안녕하십니까? 오토캐드 선생님입니다 오늘은 10KG FLANGE(플랜지, 후렌지)(FF(플레이트 타입), RF(허브 타입)) 규격 및 중량(무게)을 포스팅하겠습니다 혹시 5KG FLANGE 규격표 및 중량을 확인하시고 싶으신 분은 맨 밑에 링크를 남겨두었으니, 확인하시기 바랍니다 위 도면과 아래 표를 같이 참고해서 보시기 바랍니다 10KG FLANGE 규격 플랜지 내경 (do) 플랜지 외경 (D) 플랜지 두께 (t) 허브포함두께 (T) (a) (b) (f) (g) 볼트 홀 중심 (C) 볼트 개수 볼트홀 사이즈 (h) BOLT 규격 중량 (kg) SOP (FF) SOH (RF) 10 17.8 90 12 - - - 1 46 65 4 15 M12 0.52 - 15 22.2 95 12 - - - 1 51 70 ..

안녕하십니까? 오토캐드 선생님입니다 오늘은 강널말뚝 (Sheet Piles) 규격 및 단위중량(무게)에 대해서 포스팅하겠습니다 도면과 아래 표를 같이 확인하여 주시기 바랍니다 Section 표준 단면 치수 단면적 단위중량 B (mm) H (mm) t (mm) Per Pile (cm²/m) PerWall Width (cm²/m) Per Pile (kg/m) PerWall Width (kg/㎡) SP-II 400 100 10.5 61.2 153.0 48.0 120 SP-III 400 125 13.0 76.4 191.0 60.0 150 SP-IIIA(E) 400 150 13.1 74.4 186.0 58.4 146 SP-IIIA(D) 400 150 13.0 76.4 191.0 60.0 150 SP-IV 400 ..

안녕하십니까 오토캐드 선생님입니다! 오늘은 T형강 (T-BEAM, Cut Tee) 규격 및 단위중량 (무게) 에 대해서 포스팅하겠습니다 위 이미지를 아래 표와 같이 확인하여 주시기 바랍니다 공칭치수 (mm) ( H x B ) 높이 (mm) (H) 폭 (mm) (B) 두께 (mm) (t1) 두께 (mm) (t2) 코너반경 (mm) (r) 단위중량 (kg/m) 50x100 50 100 6 8 10 8.6 62.5x125 62.5 125 6.5 9 10 11.9 75x75 75 75 5 7 8 7.01 75x100 75 100 6 9 11 10.5 75x150 75 150 7 10 11 15.8 100x100 100 100 5.5 8 11 10.7 100x150 97 150 6 9 13 15.3 100x200..

안녕하십니까 오토캐드 선생님입니다! 오늘은 PIPE 구조관 및 전선관 (SPPW) 규격 및 단위중량(무게)에 대해서 포스팅하겠습니다! 우선 구조관부터 표로 정리하였습니다 구조관 관의 호칭 외경 1.4t 1.5t 1.6t (m/m) (in) (m/m) (kg/m) (kg/m) (kg/m) 12 ½ 12.7 0.390 0.414 0.438 15 ⅝ 15.9 0.501 0.533 0.564 19 ¾ 19.1 0.611 0.651 0.690 22 ⅞ 22.2 0.718 0.766 0.818 25 1 25.4 0.829 0.884 0.939 28 1⅛ 28.6 0.939 1.00 1.07 31 1¼ 31.8 1.05 1.12 1.19 39 1½ 38.1 1.27 1.35 1.44 42 - 42.7 1.43 1.5..

안녕하십니까? 오토캐드 선생님입니다! PIPE 일반배관용 탄소강관 파이프 (SPP) 규격 및 단위중량(무게)에 대해서 포스팅하겠습니다! 혹시나 PIPE 원형 파이프(SPPS/STPG) 규격 및 단위중량이 궁금하신 분은 맨 밑에 링크를 걸어두었으니 확인하여 주시기 바랍니다 호칭 외경 (m/m) 두께 (m/m) 소켓을 포함하지 않은 중량 (A) (B) KS JIS (kg/m) 10 ⅜ 17.3 2.35 2.3 0.866 15 ½ 21.7 2.65 2.8 1.25 20 ¾ 27.2 2.65 2.8 1.60 25 1 34.0 3.25 3.2 2.45 32 1¼ 42.7 3.25 3.5 3.16 40 1½ 48.6 3.25 3.5 3.63 50 2 60.5 3.65 3.8 5.12 65 2½ 76.3 3.65 4..

안녕하십니까? 오토캐드 선생님입니다! 일반적으로 가장 많이 사용하는 PIPE 원형 파이프(SPPS/STPG) 규격 및 단위중량(무게)에 대해서 포스팅하겠습니다! SPPS/STPG는 압력(고온, 저온 배관용 강관)용 PIPE(파이프)입니다! 혹시나 일반배관용 탄소강관(SPP) PIPE를 찾으시는 분은 맨 아래 링크를 걸어두었으니, 확인하여 주시기 바랍니다 우선 SCH#20 (스케줄 20 PIPE(파이프)) SCH#30 (스케줄 30 PIPE(파이프)) SCH#40 (스케줄 40 PIPE(파이프)) 먼저 알아보겠습니다 호칭 외경 SCH 20 SCH 30 SCH 40 (A) (B) (m/m) (kg/m) (m/m) (kg/m) (m/m) (kg/m) 6 ⅛ 10.5 1.7 0.369 8 ¼ 13.8 2.2 0..

안녕하십니까 직사각관의 규격 및 단위중량(무게)을 포스팅하겠습니다! 혹시나 정사각관의 규격 및 단위중량을 확인하고싶으시면 맨 밑에 링크를 걸어두었으니, 확인하여 주시기 바랍니다 변의길이 (mm) 두께 (mm) 단위중량(단중) (kg/m) 변의길이 (mm) 두께 (mm) 단위중량(단중) (kg/m) 30x20 1.6 1.16 150x50 (125x75) 2.3 6.95 2.3 1.53 3.2 9.52 3.2 1.98 4.5 13.1 40x20 1.6 1.38 6.0 17.0 2.3 1.89 9.0 24.1 3.2 2.49 150x75 3.2 10.8 50x30 1.6 1.88 4.5 14.9 2.3 2.62 6.0 19.3 3.2 3.49 9.0 27.6 4.5 4.61 150x100 3.2 12.0 60..

안녕하십니까 오토캐드 선생님입니다! 오늘은 철근 콘크리트용 봉강 규격 및 단위중량(단중,무게)에 대해서 포스팅하겠습니다! 아래 표를 확인하여 주시기 바랍니다 호칭 단위중량 (kg/m) 공칭지름 (mm) 공칭단면적 (㎠) 공칭둘레 (mm) 마디의 평균간격 최대값 마디높이 마디 틈 합계의 최대값 마디와 축선과의 각도 최소값 최대값 D4 0.110 4.23 0.1405 1.3 3.0 0.2 0.4 3.3 45° 이상 D5 0.173 5.29 0.2198 1.7 3.7 0.2 0.4 4.3 D6 0.249 6.35 0.3167 2.0 4.4 0.3 0.6 5.0 D8 0.389 7.94 0.4951 2.5 5.6 0.3 0.6 6.3 D10 0.560 9.53 0.7133 3.0 6.7 0.4 0.8 7.5 D..

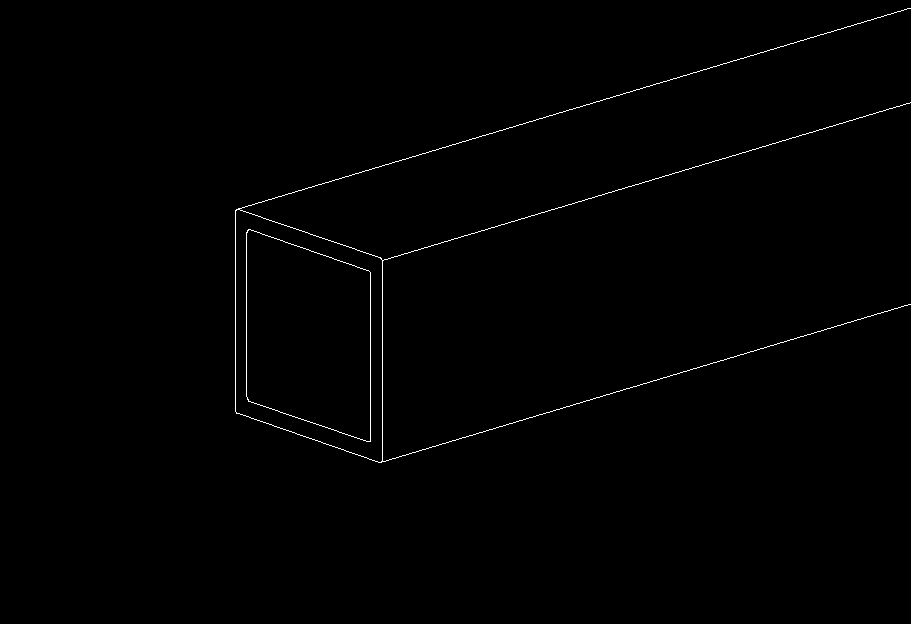

안녕하세요 오토캐드 선생님입니다! 오늘은 각파이프 (정사각관, SQ PIPE) 규격 및 단위중량(단중,무게)에 대해서 포스팅하겠습니다 혹시나 각파이프 (직사각관) 규격을 확인하고 싶으시면 맨 밑에 링크를 걸어두었으니 확인하여 주시기 바랍니다 변의길이 (mm) 두께 (mm) 단위중량 (kg/m) 변의길이 (mm) 두께 (mm) 단위중량 (kg/m) 15x15 1.2 0.490 150x150 4.5 20.1 1.6 1.621 6.0 26.4 19x19 1.2 0.642 9.0 38.2 1.6 1.822 12.0 49.1 20x20 1.2 0.68 175x175 4.5 23.7 1.6 0.87 6.0 31.1 25x25 1.2 0.87 9.0 45.3 1.6 1.12 12.0 58.5 2.3 1.53 200x..

안녕하십니까 오토캐드 선생님입니다! 오늘은 철근 규격 및 단위중량(단중,무게)에 대해서 포스팅하겠습니다! 혹여나 철근 콘크리트용 봉강에 대해서 궁금하신 분은 맨 아래 링크를 걸어두었으니 규격 및 단중을 확인하여 주시기 바랍니다 규격 단위중량 (kg/m) 구분 6M 6.5M 7M 7.5M 8M 9M 10M 11M 12M D10 0.560 1본중량 3.36 3.64 3.92 4.2 4.48 5.04 5.6 6.16 6.72 총본수 300 270 270 240 210 210 180 150 150 중량 1008 983 1058 1008 941 1058 1008 924 1008 총길이 (m) 1800 1755 1890 1800 1680 1890 1800 1650 1800 D13 0.995 1본중량 5.97 6.4..
