안녕하십니까? 이번 시간에는 오토캐드 메뉴바 설정(메뉴바 사라짐)에 대해서 알아보겠습니다 메뉴바가 없어진 경우에도 똑같은 방식으로 추가해 줄 수 있기 때문에 따라 해 보시면 바로 나올 겁니다 우선 캐드파일을 열어보겠습니다 사진에 표시한 대로 아래쪽 톱니바퀴 부분을 누르면 여러 가지로 설정할 수 있습니다 하나하나 눌러보면서 어떤 식으로 변경되는지 확인해 보도록 하겠습니다 1. 제도 및 주석 메뉴바 일반적으로 가장 많이 사용하는 제도 및 주석 메뉴바입니다. 2. 3D기본사항 메뉴바 3D하시는 분들은 필수인 3D기본사항 메뉴바입니다. 3. 3D모델링 메뉴바 마지막으로 3D모델링 메뉴바입니다. 추가로 톱니바퀴를 누른 후 사용자화에 들어가면 원하는 대로 캐드 메뉴바 수정이 가능하오니, 참고해서 이용하시면 될 것 ..

내 캐드 버전 낮추는 방법과 받은 파일 캐드 버전 낮추는 법(일괄로 버전 낮추기) 순서로 포스팅을 진행해 보도록 하겠습니다. 1. 내 파일 캐드 버전 낮추는 법 OPTIONS(단축키 OP) 엔터 눌러주면 위와 같은 옵션창이 나옵니다. 열기 및 저장 탭에서 다른 이름으로 저장(S)을 누르면 연도별로 쭉 나오니, 선택하여 저장하시면 됩니다 2. 받은 캐드파일 버전 낮추는 법 (캐드파일 일괄로 버전 낮추기) 두 번째로 상대방에게 받은 파일이 버전이 높아 안 열리는 경우에 당황하지 마시고. 오토데스크 공식 홈페이지에 들어가시면 DWG TrueView(트르뷰)를 무료로 다운로드할 수 있습니다. 다운로드하는 방법은 간단하오니 다운로드를 누르고 설치를 진행해 주도록 하겠습니다. 설치 후 프로그램을 열면 위 부분을 클..

캐드 단위 변경 및 확인하는 방법에 대해서 포스팅을 하겠습니다. 우선 캐드 프로그램을 실행시켜 줍니다. 명령어 OPTIONS(단축키 OP)를 입력해 줍니다. 옵션 창이 생성되는 것을 확인하실 수 있습니다. 옵션창에서 사용자 기본 설정 탭에 들어가서 삽입 축척에서 단위를 자유롭게 조정하실 수 있습니다. 또한 캐드 사용자가 어떤 단위를 사용하는지 확인하실 수 있습니다. 보통 대부분의 캐드원은 mm(밀리미터) 단위를 사용하고 있습니다. 이상으로 캐드 단위 변경(단위 변환, 단위 설정, 단위 수정) 캐드 단위 확인하는 법에 대한 포스팅을 마치겠습니다. 감사합니다

안녕하세요 오늘은 캐드에서 타원을 그리는 방법에 대해서 설명드리겠습니다! 우선 2D캐드에서 그릴 수 있는 타원과, 3D캐드로 그릴 수 있는 타원이 있지만 이번 시간에서는 2D 캐드로 그릴 수 있는 타원을 설명드리겠습니다 캐드 창을 열어 주시고, 명령어 ELLIPSE(타원)을 입력한 후에 엔터를 눌러줍니다! (단축키는 EL입니다) 그럼 타원의 축 끝점 지정을 하라고 나오는데, A를 선택하면 호가 나오고, C를 선택하면 중심이 나옵니다. 하지만 굳이 호 선택을 안 하더라도 트림(TRIM) 기능으로 절단을 할 수 있으므로 기본 타원을 만드는 게 더 간단한 방법입니다. 마지막으로 예제와 같이 타원을 그리며 마무리하도록 하겠습니다. EL 엔터 -> C엔터 -> 100 엔터 -> 200 엔터 = 타원 완료 이상으로..

캐드(CAD, Computer-Aided Design)는 컴퓨터를 활용하여 다양한 디자인 작업을 수행하는 기술을 말합니다. 제품 설계, 건축 설계, 기계 공학, 전자 회로 설계 등 다양한 분야에서 활용되며, 2D와 3D 설계를 생성하고 수정하는 데에 유용하게 사용됩니다. CAD 소개 및 역사 : CAD 기술의 발전 과정과 그 배경에 대해 설명하는 동안 초기 CAD 시스템부터 현재까지의 발전 상황을 살펴봅니다. CAD 소프트웨어 종류 : 주요 CAD 소프트웨어에 대한 소개와 각 소프트웨어의 특징 및 사용 분야에 대해 설명합니다. 예를 들어, AutoCAD, SolidWorks, CATIA, Fusion 360 등을 사용할 수 있습니다. CAD의 산업 응용 : CAD 기술이 어떤 산업 분야에서 활용성을 다져..

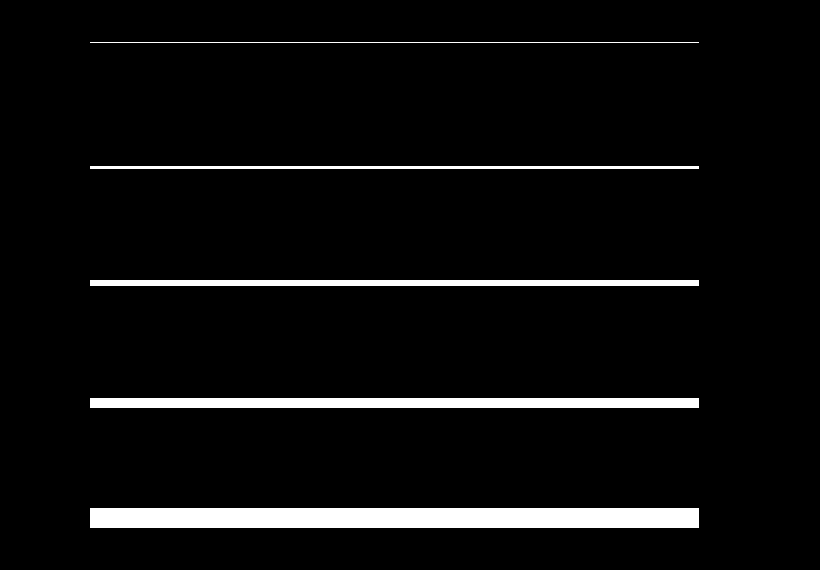

안녕하세요 오늘은 캐드 선 두께를 변경하는 방법에 대해서 설명해 드리려고 합니다 위 사진처럼 선이 다 다른 두께를 만들려면 우선 캐드 파일을 열고 선을 그려줍니다 하지만 여기서 중요한 건 선이 폴리 라인 (Pline)으로 설정되어 있어야 합니다 일반 Line도 Pline으로 변경이 가능합니다! 아래 설명대로 따라 해주세요! 1. 선을 선택한다 2. 명령어 Pe를 입력한다 (PE는 일반 선을 폴리 라인으로 변경해 주는 기능이다!) 3. PLINE으로 전환하기를 원하십니까? (Y) 눌러주시면 4. 위와 같이 설정 창이 나타납니다! 5. 우리가 원하는 폭(W)를 입력해 줍니다! 6. 두께를 지정해 주고, 엔터 누르시면 완료입니다!! 이상으로 선 두께 설정하는 방법에 대해 포스팅하였습니다! 감사합니다!

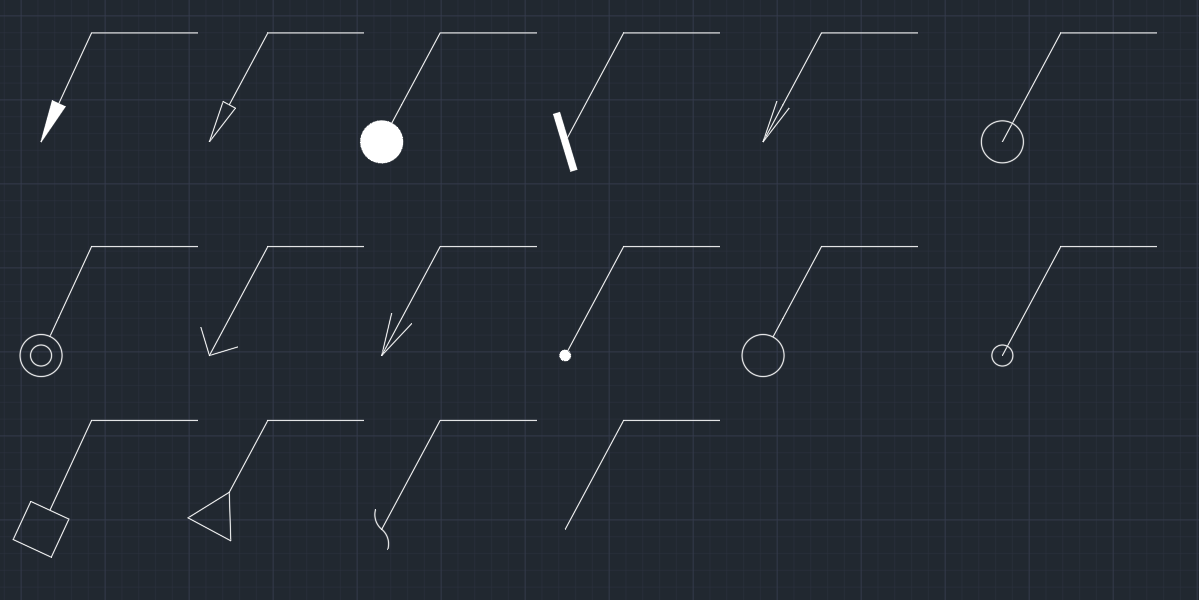

오늘은 오토캐드에서 많이 사용하는 화살표 그리는 방법에 대해 알려드리겠습니다! 잘 모르시는 분들은 치수선을 깨서 화살표로 만드시거나, 아니면 직접 라인으로 그리시는 분들도 간혹 계시더라고요! 그래서 쉽고 빠르게 지시선 만들 수 있는 방법을 공유하려고 가져왔습니다! 지시선은 아래 사진과 같이 다양한 종류로 나눠져있습니다! 우선 지시 선의 명령어는 QLEADER입니다! 단축키는 LE이고요 LE 엔터 -> S(설정) -> 엔터를 눌러주시면 지시선 설정이 나옵니다 이런 식으로 세 가지 탭이 있는데 자주 사용하는 건 지시선 및 화살표에서 지시선을 한계 없이 사용하는 부분을 가장 많이 사용합니다! 지시선을 보통 한 번만 꺾어서 사용하지만, 간혹 두 번 세 번씩 꺾어야 할 때가 있어서 한계 없음으로 체크하시는 게 사..

자 3강 시작입니다. 오늘 배울 명령어는 ROTATE(회전), ARC(호), TRIM(자르기), MIRROR(대칭복사), COPY(복사), MOVE(이동) 입니다! 명령어 6개 오늘 집중하셔야합니다!!! 저번 1강에서는 선과 원형 & 2강에서는 치수선 뽑는 방법을 배웠죠~ (응용할것이니, 안보신분들은 꼭 보고오세요!) 오늘은!! 사이즈에 맞게 태극기를 만들어보죠! 나중엔 색도 넣고 3D도 해야겠죠? 우선 캐드를 하면서 무언가 만들고, 완성했다는 희열도 느끼면서 재미있게 배우는게 저의 목적입니다! 바로 강의 시작하겠습니다! 우선 직교모드를 킨 상태에서 작업을 해야하기때문에 F8을 눌러줍니다! 직교모드란? 0도90도180도 이런식으로 수직 수평으로만 그리게 도와주는 단축키입니다! 우선 캐드여시고, 저번엔 L..

자 2강 시작입니다 그래도 복습은 하고 가야겠죠? 1강에서 배운 선과 원형으로 그림을 그려보죠. 물론 유치원생처럼 그릴겁니다^^ 우리는 아직 2강이니까요 자 복습 끝나셨으면, 2강 시작하겠습니다! 2강에서 배울 명령어는 DIMLINEAR (치수선), DIMALIGNED(대각치수), DALDIMDIAMETER(지름치수), DIMRADIUS(반지름치수) 입니다!~ 우선 단축키 설명드리겠습니다! DLI (치수선), DAL(대각치수), DDI(지름치수), DRA(반지름치수) 입니다 (단위 : mm) 복습에서 연습한 그림을 치수찍어보겠습니다! 첫번째! DLI 기본 치수선 입니다!! 두번째 DAL 대각 치수도 찍어보겠습니다! 세번째는 지름 치수를 찍을겁니다! 단축키는 DDI 마지막으로 네번째는 반지름입니다!! 단축..

오늘 배울 명령어는 캐드에서 가장 많이 사용하는 Line(선), Circle(원형), Erase(지우개) 이렇게 세가지입니다. 영어 울렁증!! 나가지마세요! 안외워도 됩니다! 우리에겐 단축키가 있지요^^ 바로 연습 들어가겠습니다~ 우선 캐드프로그램을 열면 아래 창이 나오는데요 앞으로도 많이 응용을 할거니까 (L) LINE 잘 기억 해주십니다! 그리고 캐드는 마우스 가운데 스크롤로 확대, 축소가 가능하고, 스크롤을 꾹 누른상태에서는 화면 이동도 가능하니, 별을 그린 후 꼭 스크롤로 움직여보셔야합니다! 다음은 원형을 그려볼겁니다! 이런식으로 벌써 선과 원형 두가지를 만들 수 있게 되었습니다! 바로 다음으로 가죠 이제 그림을 그렸으니 지우는법도 알아야겠죠? 참 쉽죠!? 캐드 1강 마무리하겠습니다! 감사합니다 ..
