오토캐드 화살표(지시선) 그리는 방법

오늘은 오토캐드에서 많이 사용하는
화살표 그리는 방법에 대해 알려드리겠습니다!
잘 모르시는 분들은 치수선을 깨서 화살표로 만드시거나, 아니면 직접 라인으로 그리시는 분들도 간혹 계시더라고요!

그래서 쉽고 빠르게 지시선 만들 수 있는 방법을 공유하려고 가져왔습니다!

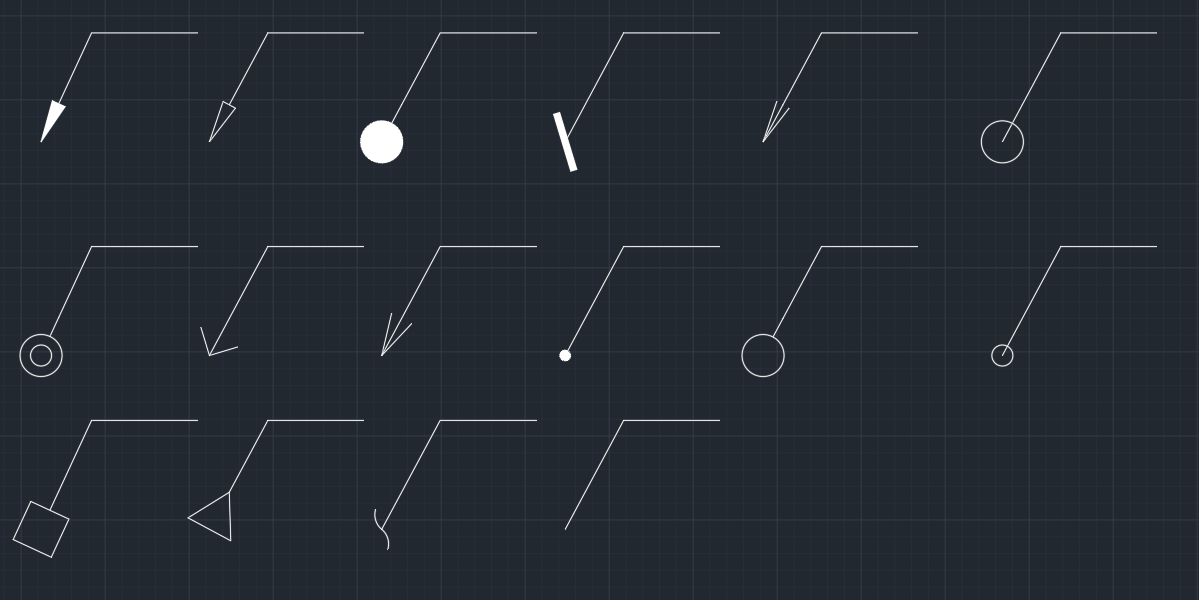

지시선은 아래 사진과 같이 다양한 종류로 나눠져있습니다!

우선 지시 선의 명령어는 QLEADER입니다!
단축키는 LE이고요
LE 엔터 -> S(설정) -> 엔터를 눌러주시면 지시선 설정이 나옵니다

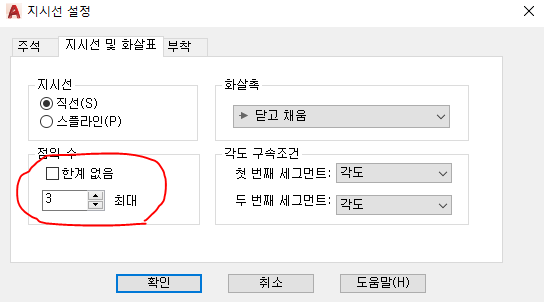

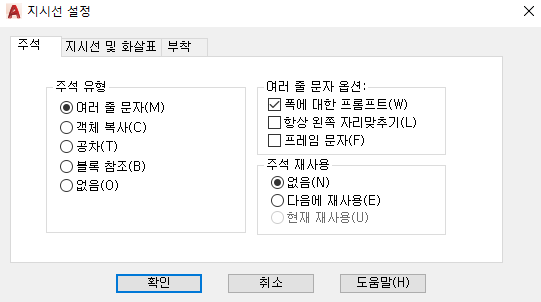

이런 식으로 세 가지 탭이 있는데
자주 사용하는 건 지시선 및 화살표에서
지시선을 한계 없이 사용하는 부분을 가장 많이 사용합니다!
지시선을 보통 한 번만 꺾어서 사용하지만, 간혹 두 번 세 번씩 꺾어야 할 때가 있어서
한계 없음으로 체크하시는 게 사용하기 편하실 겁니다!
자 설정을 완료하셨으면
LE 엔터 -> (시작점) 클릭 -> (꺾이는 점 클릭) -> 종료지점 클릭
한계가 없다면 쭉쭉 꺾이는 점 클릭하시다가, 종료하고 싶으실 때 ESC를 눌러주시면 됩니다!
자 이제 지시선을 그리셨다면 모양도 설정을 하셔야겠죠?

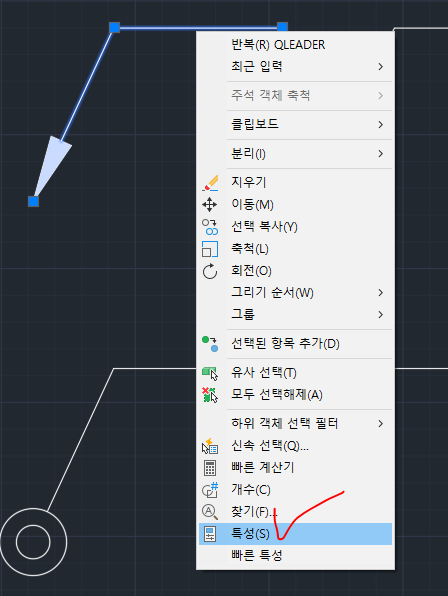

지시성 선택하시고, 우클릭하시면 특성이 나옵니다!

자 특성을 눌러줍니다!

그럼 좌측 사이드에 특성 창이 생깁니다!

반응형

마지막으로 특성 창에서 화살표는 화살표의 모양을 변경시킬 수 있고,

화살표 크기에서는 말 그대로 크기를 조정할 수 있습니다!

화살표(지시선) 사용하기 쉽죠?

다음 강의에서 만나요!

감사합니다!
