[2강] 캐드 기초 강좌 (서론 없이 핵심만) (그림O)

자 2강 시작입니다

그래도 복습은 하고 가야겠죠?

1강에서 배운 선과 원형으로 그림을 그려보죠.

물론 유치원생처럼 그릴겁니다^^ 우리는 아직 2강이니까요



집과 자동차를 선과 원형으로만 만들어보죠! 어려우신분은1강 참조하시거나, 댓글 남겨주시면 답변 드리겠습니다~

자 복습 끝나셨으면, 2강 시작하겠습니다!

2강에서 배울 명령어는

DIMLINEAR (치수선), DIMALIGNED(대각치수), DALDIMDIAMETER(지름치수), DIMRADIUS(반지름치수) 입니다!~



우선 단축키 설명드리겠습니다!

DLI (치수선), DAL(대각치수), DDI(지름치수), DRA(반지름치수) 입니다 (단위 : mm)

복습에서 연습한 그림을 치수찍어보겠습니다!



첫번째! DLI 기본 치수선 입니다!!

반응형

자 우리가 막 그린 그림에 치수를 찍어봤습니다! 1번 2번 3번 순으로 클릭 클릭 클릭~

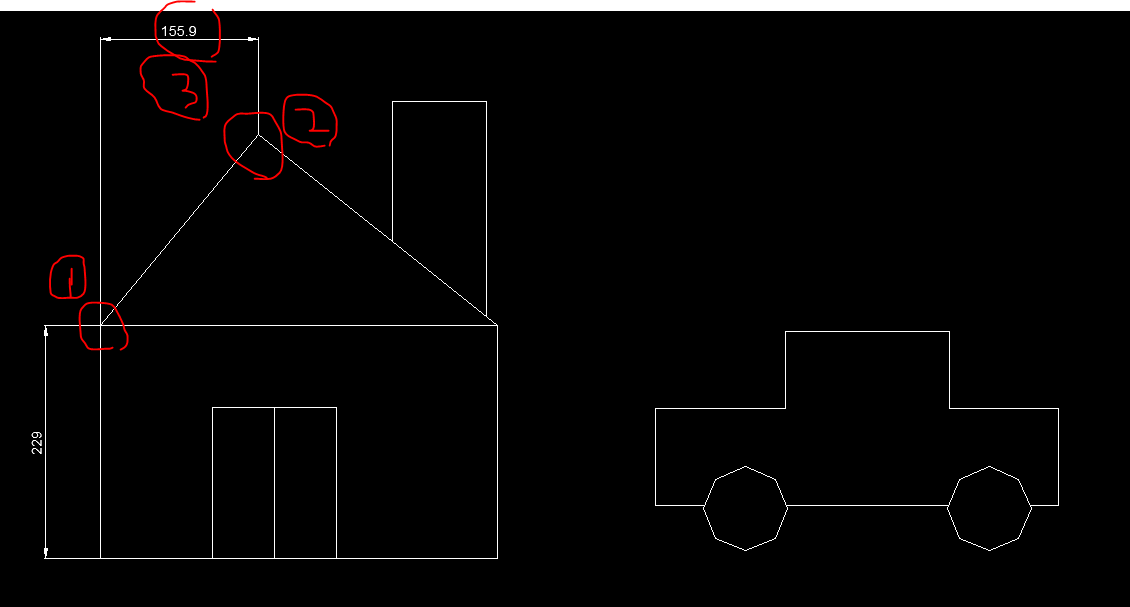

1번 2번 3번 순으로 클릭 클릭 클릭~ 지붕도 치수를 찍어봅니다~~

두번째 DAL 대각 치수도 찍어보겠습니다!

1번 2번 3번 순으로 클릭 클릭 클릭~ 잘 따라하고계십니다! 생각보다 쉽죠!?

세번째는 지름 치수를 찍을겁니다!

단축키는 DDI

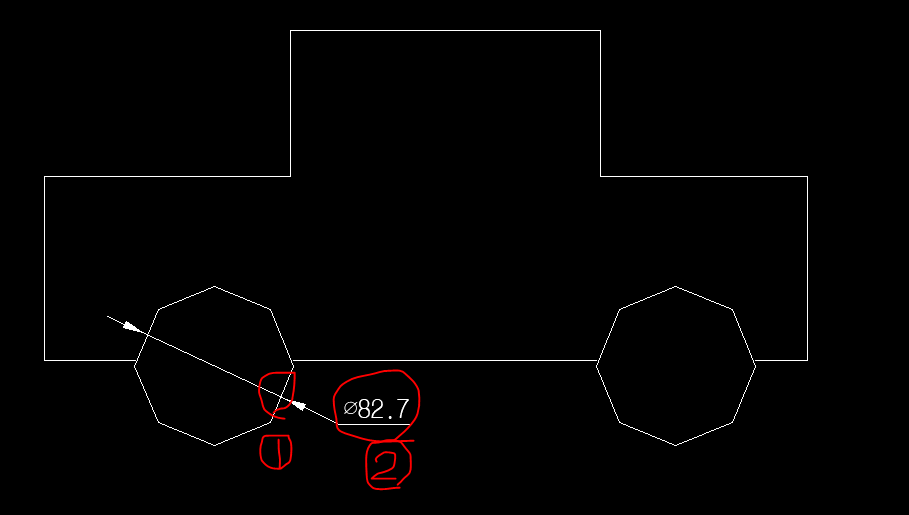

1번 2번순으로 클릭 클릭 ~좋아요~ 지름 치수도 확인했죠?

마지막으로 네번째는 반지름입니다!!

단축키는 DRA

1번 2번순으로 클릭 클릭!! 잘 따롸오셨습니다!

자! 여기까지 치수 찍는방법은 마스터하셨습니다!

다음 3강에서는 이제 비율을 맞춰서 그림을 그려보도록 하겠습니다!

다음시간에 봐용!
