자 3강 시작입니다.
오늘 배울 명령어는 ROTATE(회전), ARC(호), TRIM(자르기), MIRROR(대칭복사), COPY(복사), MOVE(이동) 입니다!
명령어 6개 오늘 집중하셔야합니다!!!
저번 1강에서는 선과 원형 & 2강에서는 치수선 뽑는 방법을 배웠죠~ (응용할것이니, 안보신분들은 꼭 보고오세요!)
오늘은!! 사이즈에 맞게 태극기를 만들어보죠!
나중엔 색도 넣고 3D도 해야겠죠?
우선 캐드를 하면서 무언가 만들고, 완성했다는 희열도 느끼면서 재미있게 배우는게 저의 목적입니다!
바로 강의 시작하겠습니다!
우선 직교모드를 킨 상태에서 작업을 해야하기때문에 F8을 눌러줍니다!
직교모드란? 0도90도180도 이런식으로 수직 수평으로만 그리게 도와주는 단축키입니다!
우선 캐드여시고, 저번엔 L명령어 라인을 클릭으로 그렸지만 이번엔 길이를 입력해줄것입니다!
L누르고 아무곳에 클릭 한!번!만! 해줍니다!
똑같은 방식으로 수직 (아래)방향으로 마우스를 두고 60엔터~
다시 좌측으로 60 엔터~
위로도 50 엔터!
단위는 1강에 말씀드렸듯이 mm단위고, 우측 아래 좌측 위 전부 따라오셨다면 사각형이 만들어질겁니다!
자 전체적인 틀은 이제 만들었고, 이제 태극기 가운데 원형을 그려줄거에요~

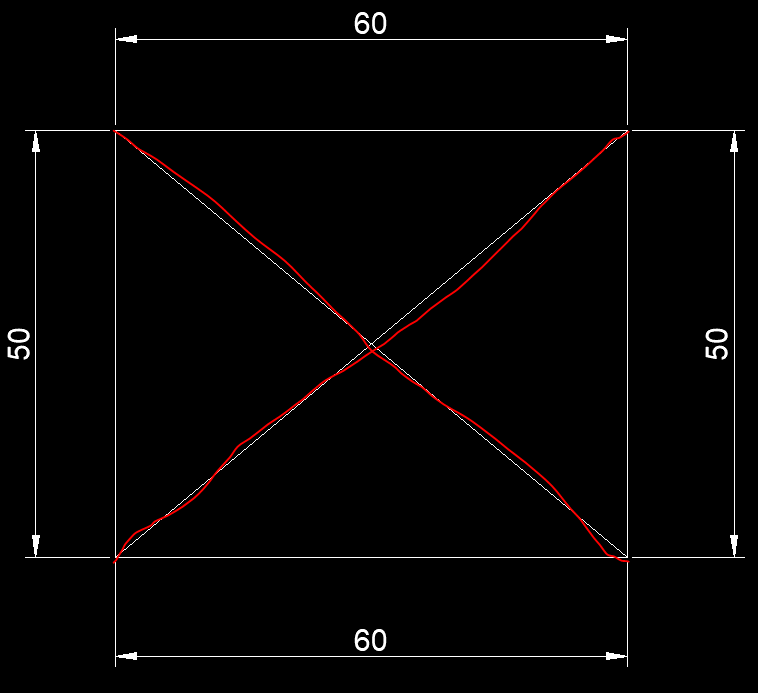

정가운데를 그려야하니

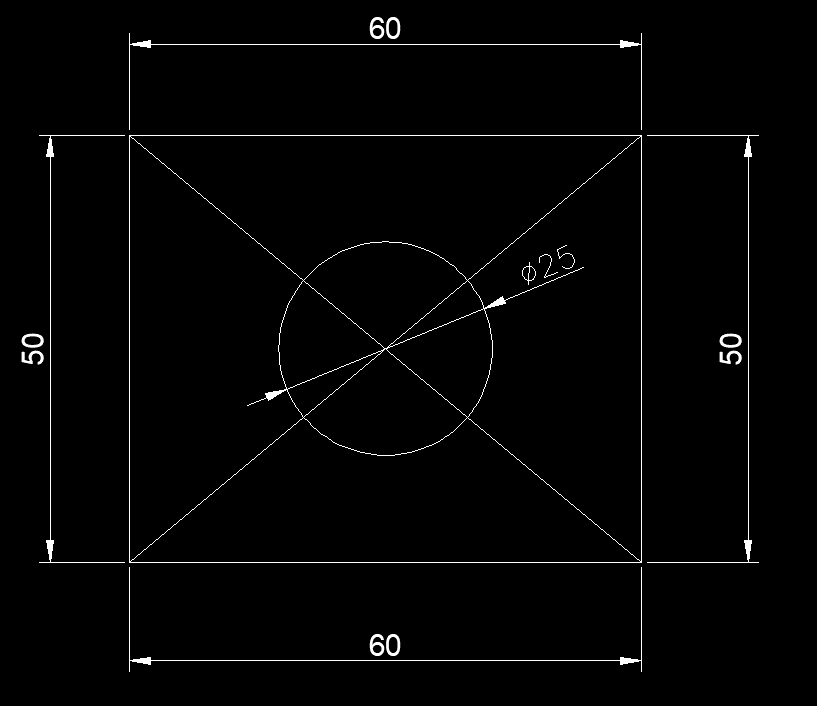

이제 X자 가운데에 원을 그릴겁니다!
이 화면에서 숫자를 입력하면 반지름을 입력해야하고, D엔터를 눌러주면 지름을 입력하는것입니다!
위 사진 아래쪽 텍스트바에 보시면 [지름 (D)] 라고 있죠?
지름으로 입력하고싶으면 D 엔터 하라는겁니다^^
우리는 지름이 25인 원형을 만들겁니다!
반지름은 12.5죠!
벌써 틀이 잡혀 갑니다!

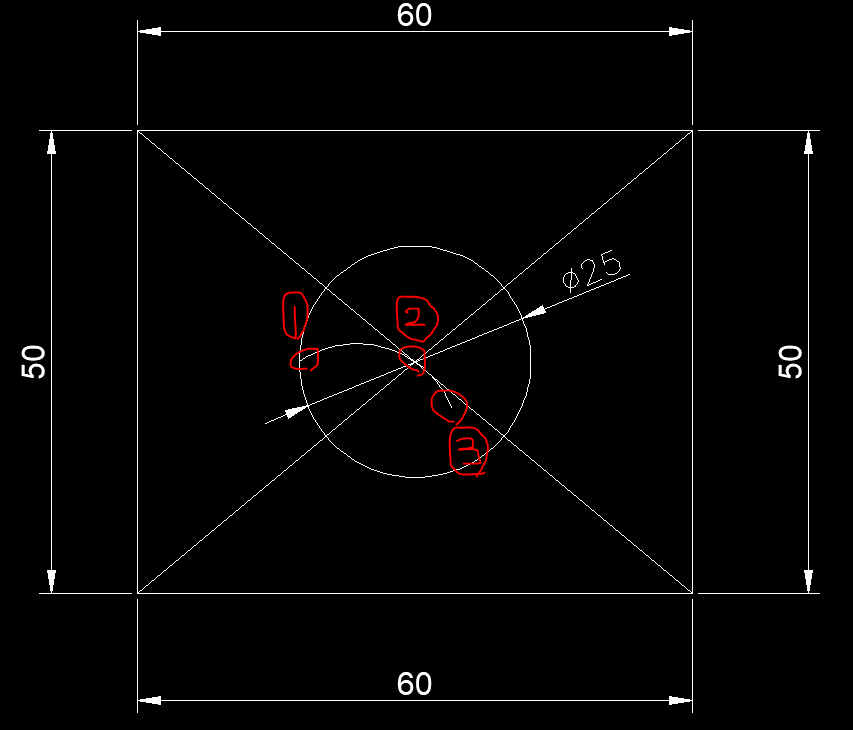

자 이제 단축키 A(호)엔터 누르고,
자 그다음에는 TRIM 엔터!
그럼 밑에 튀어나오게 그린 호가 지워지는데요~ 이상태에서 이제 단축키 RO 회전을 이용할겁니다!!
악필이라서 죄송합니다!!!! 설명란에 적힌대로 해주시면 됩니다!!
그럼 이제 복잡하니까 중심잡으려고 그렸던 X랑 치수선은 지워주도록 하겠습니다!

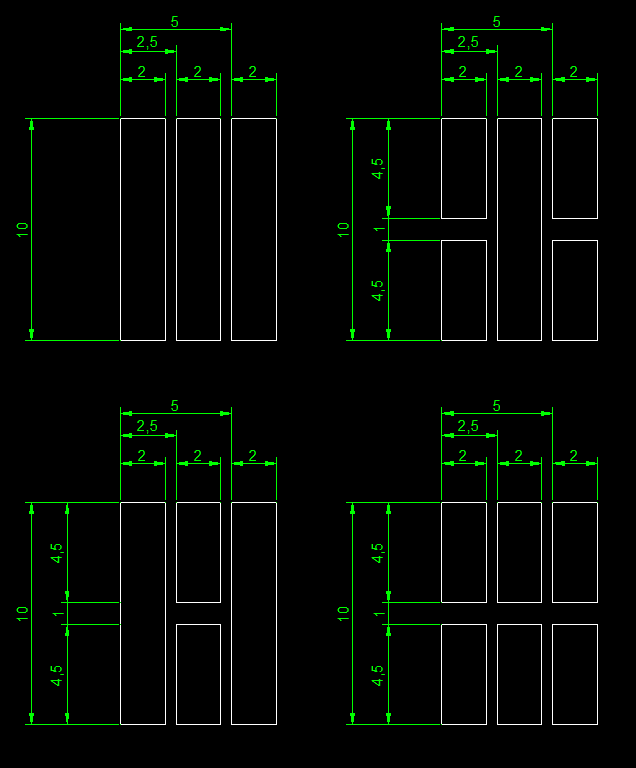

이제 단축키 CO(복사) 를 이용할겁니다
CO엔터 -> 그림 그린거 클릭하시고, 우측으로 2.5mm 엔터 눌러봅시다!
자 이제 아래쪽도 다 만들어볼게요~
자 이제 45도 회전을 시킬겁니다!
1번은 -45도로 돌리고
2번은 +45도로 돌려야합니다!
다 돌렸으면 이제 배치를 해야죠~

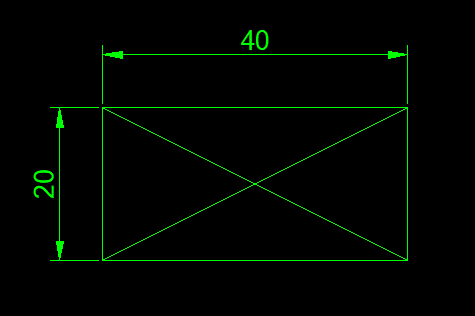

그린 사각형 및 X자 전체 선택 후 단축키 M (이동) 엔터를 눌러준 후
.
그럼 아래 사진과 같은 모양이 나올것이다
M(이동) 엔터
나머지 3파트는 아래 그림과 같이 따라해보자!
이제 마무리 정리만 하면 된다!
쓸대없는것들을 지워주자!
오늘 3강 배운것도 많고, 너무너무 고생 많았다!
이제 당신은 기초 왕초보가 아닌 캐드 쫌 하네? 라는 소리 들을 수 있겠다
다음 4강에서 만나자!!!! 빠이팅!
