안녕하세요 오토캐드 선생님입니다!

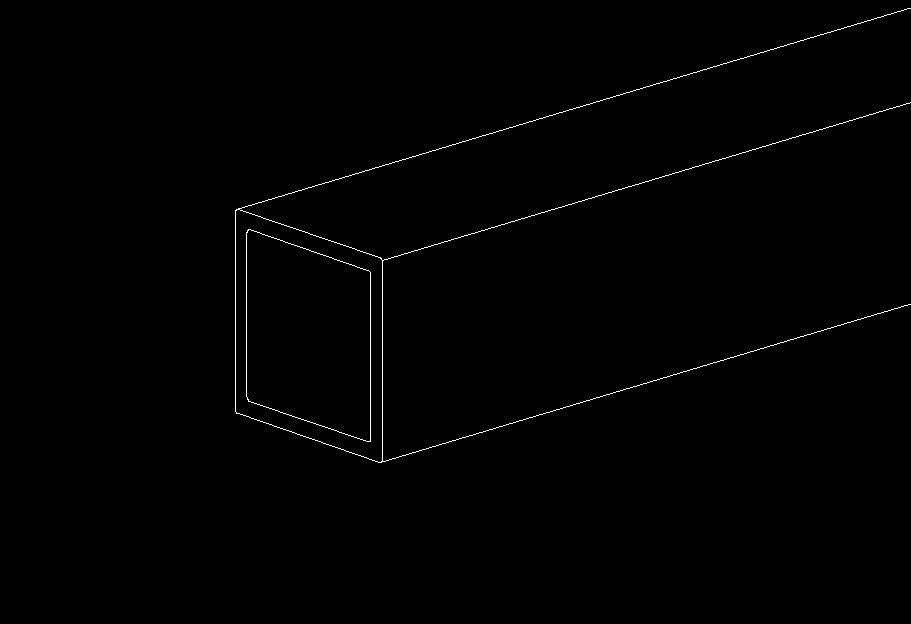

오늘은 각파이프 (정사각관, SQ PIPE) 규격 및 단위중량(단중,무게)에 대해서 포스팅하겠습니다
혹시나 각파이프 (직사각관) 규격을 확인하고 싶으시면 맨 밑에 링크를 걸어두었으니 확인하여 주시기 바랍니다
반응형
| 변의길이 (mm) |
두께 (mm) |
단위중량 (kg/m) |
변의길이 (mm) |
두께 (mm) |
단위중량 (kg/m) |
| 15x15 | 1.2 | 0.490 | 150x150 | 4.5 | 20.1 |
| 1.6 | 1.621 | 6.0 | 26.4 | ||
| 19x19 | 1.2 | 0.642 | 9.0 | 38.2 | |
| 1.6 | 1.822 | 12.0 | 49.1 | ||
| 20x20 | 1.2 | 0.68 | 175x175 | 4.5 | 23.7 |
| 1.6 | 0.87 | 6.0 | 31.1 | ||
| 25x25 | 1.2 | 0.87 | 9.0 | 45.3 | |
| 1.6 | 1.12 | 12.0 | 58.5 | ||
| 2.3 | 1.53 | 200x200 | 6.0 | 35.8 | |
| 3.2 | 1.98 | 9.0 | 52.3 | ||
| 30x30 | 1.6 | 1.38 | 12.0 | 67.9 | |
| 2.3 | 1.89 | 16.0 | 87.2 | ||
| 3.2 | 2.49 | 250x250 | 6.0 | 45.2 | |
| 40x40 | 1.6 | 1.88 | 9.0 | 66.5 | |
| 2.3 | 2.62 | 12.0 | 86.8 | ||
| 3.2 | 3.49 | 16.0 | 112.0 | ||
| 50x50 | 1.6 | 2.38 | 300x300 | 6.0 | 54.7 |
| 2.3 | 3.34 | 9.0 | 80.6 | ||
| 3.2 | 4.50 | 12.0 | 106.0 | ||
| 4.5 | 6.02 | 16.0 | 138.0 | ||
| 6.0 | 7.56 | 19.0 | 160.0 | ||
| 60x60 | 2.3 | 4.06 | 350x350 | 6.0 | 64.0 |
| 3.2 | 5.50 | 9.0 | 94.7 | ||
| 4.5 | 7.43 | 12.0 | 124.0 | ||
| 6.0 | 9.45 | 16.0 | 163.0 | ||
| 75x75 | 2.3 | 5.14 | 19.0 | 190.0 | |
| 3.2 | 7.01 | 22.0 | 217.0 | ||
| 4.5 | 9.55 | 400x400 | 6.0 | 73.5 | |
| 6.0 | 12.30 | 9.0 | 109.0 | ||
| 80x80 | 2.3 | 5.50 | 12.0 | 143.0 | |
| 3.2 | 7.51 | 16.0 | 188.0 | ||
| 4.5 | 10.30 | 19.0 | 220.0 | ||
| 90x90 | 2.3 | 6.23 | 22.0 | 251.0 | |
| 3.2 | 8.51 | 450x450 | 6.0 | 82.9 | |
| 4.5 | 11.70 | 9.0 | 123.0 | ||
| 6.0 | 15.10 | 12.0 | 162.0 | ||
| 100x100 | 2.3 | 6.95 | 16.0 | 213.0 | |
| 3.2 | 9.52 | 19.0 | 250.0 | ||
| 4.5 | 13.10 | 22.0 | 286.0 | ||
| 6.0 | 17.00 | 500x500 | 9.0 | 137.0 | |
| 9.0 | 24.10 | 12.0 | 181.0 | ||
| 125x125 | 3.2 | 12.00 | 16.0 | 238.0 | |
| 4.5 | 16.60 | 19.0 | 280.0 | ||
| 6.0 | 21.70 | 22.0 | 320.0 | ||
| 9.0 | 31.10 | 550x550 | 16.0 | 263.0 | |
| None | 19.0 | 310.0 | |||
| 22.0 | 355.0 | ||||
이상으로 각파이프 (정사각관, SQ PIPE) 규격 및 단위중량(단중,무게)에 대해서 포스팅하였습니다
감사합니다!
