각파이프 (직사각관, SQ PIPE) 규격 및 단위중량(무게)

안녕하십니까



직사각관의 규격 및 단위중량(무게)을 포스팅하겠습니다!



혹시나 정사각관의 규격 및 단위중량을 확인하고싶으시면 맨 밑에 링크를 걸어두었으니, 확인하여 주시기 바랍니다

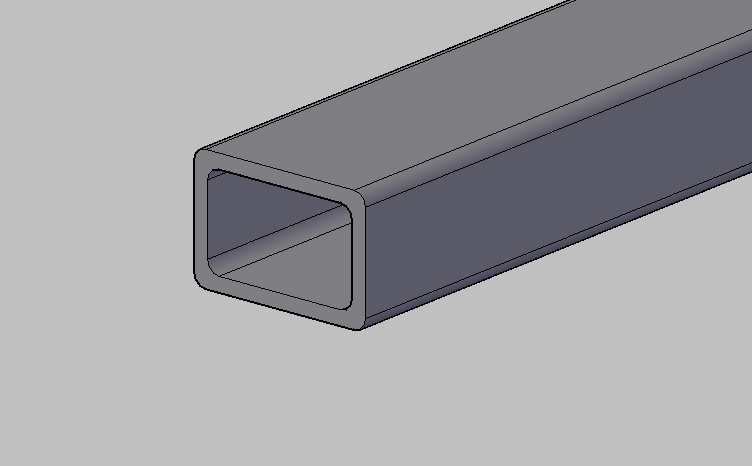

각파이프 (직사각관, SQ PIPE) 도면입니다

반응형

변의길이 (mm)	두께 (mm)	단위중량(단중) (kg/m)	변의길이 (mm)	두께 (mm)	단위중량(단중) (kg/m)
30x20	1.6	1.16	150x50 (125x75)	2.3	6.95
	2.3	1.53		3.2	9.52
	3.2	1.98		4.5	13.1
40x20	1.6	1.38		6.0	17.0
	2.3	1.89		9.0	24.1
	3.2	2.49	150x75	3.2	10.8
50x30	1.6	1.88		4.5	14.9
	2.3	2.62		6.0	19.3
	3.2	3.49		9.0	27.6
	4.5	4.61	150x100	3.2	12.0
60x30	1.6	2.13		4.5	16.6
	2.3	2.98		6.0	21.7
	3.2	3.99		9.0	31.1
60x40	1.6	2.38		12.0	39.7
	2.3	3.34	200x100	4.5	20.1
	3.2	4.50		6.0	26.4
75x45 (80x40)	1.6	2.88		9.0	38.2
	2.3	4.06		12.0	49.1
	3.2	5.50	300x100 (250x150)	6.0	35.8
	4.5	7.43		9.0	52.3
	6.0	9.45		12.0	67.9
70x50	1.6	3.01	300x150	6.0	40.5
	2.3	4.25		9.0	59.4
	3.2	5.75		12.0	77.3
	4.5	7.79	300x200 (350x150)	6.0	45.2
	6.0	9.92		9.0	66.5
95x45	1.6	4.60		12.0	86.8
	2.3	4.78		16.0	112.0
100x50	2.3	5.14	400x200 (350x250)	6.0	54.7
	3.2	7.01		9.0	80.6
	4.5	9.55		12.0	106.0
	6.0	12.30	600x300	12.0	162.0
100x75	2.3	6.05		16.0	213.0
	3.2	8.26		19.0	250.0
	4.5	11.30	None
	6.0	14.60
	9.0	20.55





감사합니다! 이상으로 각파이프 (직사각관, SQ PIPE) 규격 및 단위중량(무게)에 대한 포스팅을 마치겠습니다
