PIPE 구조관 전선관 (SPPW) 규격 및 단위중량(무게)

안녕하십니까 오토캐드 선생님입니다!



오늘은 PIPE 구조관 및 전선관 (SPPW) 규격 및 단위중량(무게)에 대해서 포스팅하겠습니다!

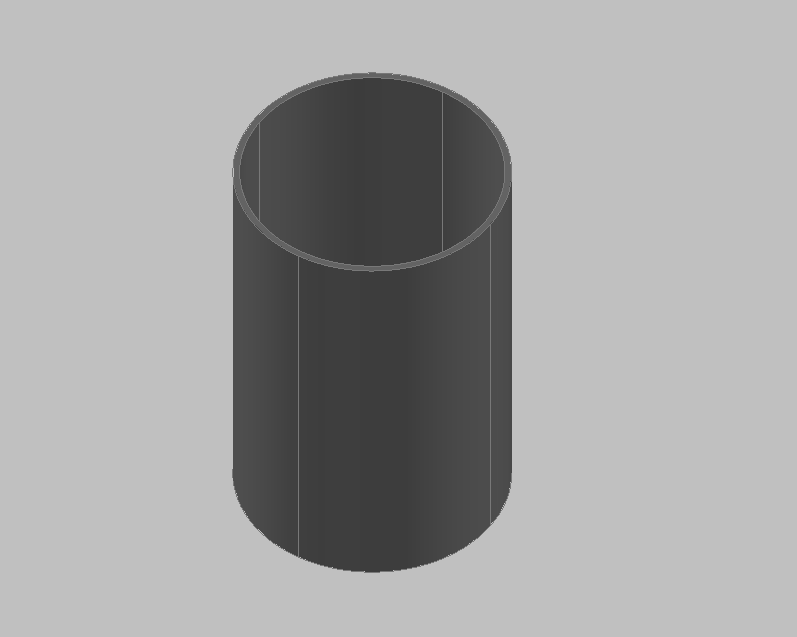

PIPE 구조관 및 전선관 (SPPW) 도면입니다

반응형

우선 구조관부터 표로 정리하였습니다



구조관

관의 호칭		외경	1.4t	1.5t	1.6t
(m/m)	(in)	(m/m)	(kg/m)	(kg/m)	(kg/m)
12	½	12.7	0.390	0.414	0.438
15	⅝	15.9	0.501	0.533	0.564
19	¾	19.1	0.611	0.651	0.690
22	⅞	22.2	0.718	0.766	0.818
25	1	25.4	0.829	0.884	0.939
28	1⅛	28.6	0.939	1.00	1.07
31	1¼	31.8	1.05	1.12	1.19
39	1½	38.1	1.27	1.35	1.44
42	-	42.7	1.43	1.52	1.62
51	2	50.8	1.71	1.82	1.94
63	2½	63.5	2.14	2.29	2.44
75	3	76.2	2.58	2.76	2.94



전선관

후강 전선관

관의 호칭 (m/m)	바깥지름 (m/m)	두께 (m/m)	중량 (kg/m)
16	21.0	2.3	1.06
22	26.5	2.3	1.37
28	33.3	2.5	1.90
36	41.9	2.5	2.43
42	47.8	2.5	2.79
54	59.6	2.8	3.92
70	75.2	2.8	5.00
82	87.9	2.8	5.88
92	100.7	3.5	8.39
104	113.4	3.5	9.48



박강 전선관

관의 호칭 (m/m)	바깥지름 (m/m)	두께 (m/m)	중량 (kg/m)
15	15.9	1.2	0.435
19	19.1	1.6	0.691
25	25.4	1.6	0.939
31	31.8	1.6	1.19
39	38.1	1.6	1.44
51	50.8	1.6	1.94
63	63.5	2.0	3.03
75	76.2	2.0	3.66



이상으로 PIPE 구조관 및 전선관 (SPPW) 규격 단위중량(무게)에 대해서 포스팅하였습니다
