T형강(T-BEAM, Cut Tee) 규격 및 단위중량(무게)

안녕하십니까 오토캐드 선생님입니다!



오늘은 T형강 (T-BEAM, Cut Tee) 규격 및 단위중량 (무게) 에 대해서 포스팅하겠습니다

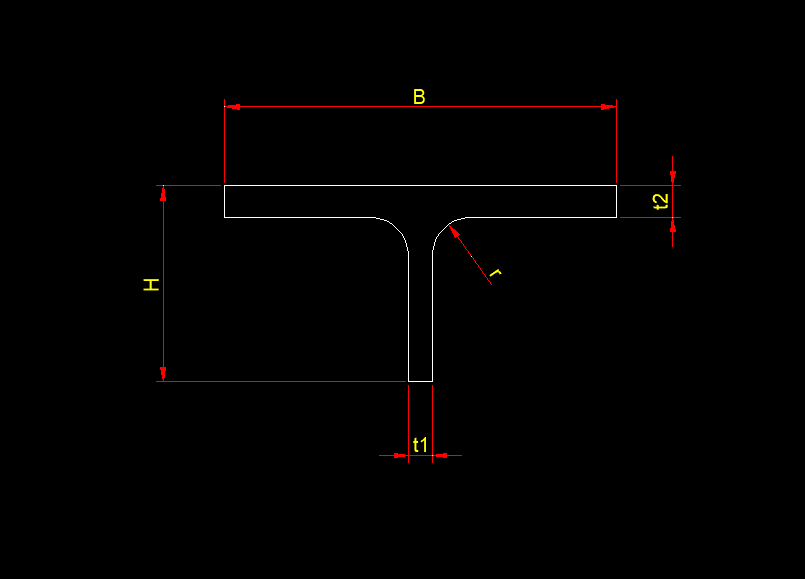

T형강 (T-BEAM, Cut Tee) 도면입니다

반응형

위 이미지를 아래 표와 같이 확인하여 주시기 바랍니다

공칭치수 (mm) ( H x B )	높이 (mm)   (H)	폭 (mm) (B)	두께 (mm) (t1)	두께 (mm) (t2)	코너반경 (mm) (r)	단위중량 (kg/m)
50x100	50	100	6	8	10	8.6
62.5x125	62.5	125	6.5	9	10	11.9
75x75	75	75	5	7	8	7.01
75x100	75	100	6	9	11	10.5
75x150	75	150	7	10	11	15.8
100x100	100	100	5.5	8	11	10.7
100x150	97	150	6	9	13	15.3
100x200	100	200	8	12	13	24.9
	100	204	12	12	13	28.1
	104	202	10	16	13	32.8
125x125	124	124	5	8	12	12.8
	125	125	6	9	12	14.8
125x175	122	175	7	11	16	22.1
125x250	122	252	11	11	16	32.2
	124	249	8	13	16	33.2
	125	250	9	14	16	36.2
	125	255	14	14	16	41.1
150x150	149	149	5.5	8	13	16.0
	150	150	6.5	9	13	18.4
150x200	147	200	8	12	18	28.4
	149	201	9	14	18	32.7
150x300	147	302	12	12	18	42.3
	149	299	9	14	18	43.5
	150	300	10	15	18	47.0
	150	305	15	15	18	52.9
	152	301	11	17	18	52.9
175x175	173	174	6	9	14	20.7
	175	175	7	11	14	24.8
175x250	168	249	8	12	20	34.6
	170	250	9	14	20	39.8
175x350	172	348	10	16	20	57.3
	172	354	16	16	20	65.4
	175	350	12	19	20	68.2
200x200	198	199	7	11	16	28.3
	200	200	8	13	16	33.0
200x300	193	299	9	14	22	47.1
	195	300	10	16	22	53.4
225x200	223	199	11	12	18	33.1
	225	200	9	14	18	38.0
225x300	217	299	10	15	24	53.0
	220	300	11	18	24	61.8
250x200	248	199	9	14	20	39.7
	250	200	10	16	20	44.8
	253	201	11	19	20	51.5
250x300	241	300	11	15	26	57.1
	241	300	11	18	26	64.2
300x200	298	199	10	15	22	47.3
	300	200	11	17	22	52.8
	303	201	12	20	22	59.8
	306	202	13	23	22	67.0
300x300	291	300	12	17	28	68.0
	294	300	12	20	28	75.6
	297	302	14	23	28	87.3

이상으로 T형강(T-BEAM, Cut Tee) T빔 규격 및 단위중량(무게)에 대해 알아보았습니다
