오늘은 강널말뚝 (Sheet Piles) 규격 및 단위중량(무게)에 대해서 포스팅하겠습니다

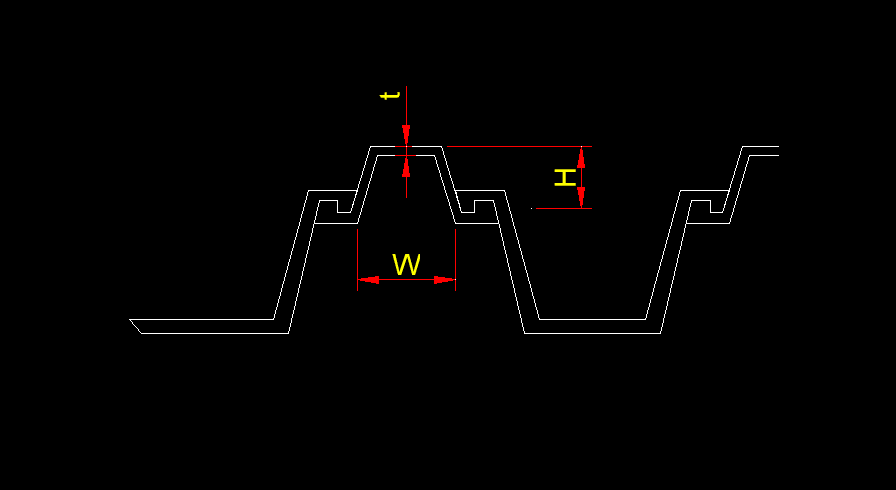

도면과 아래 표를 같이 확인하여 주시기 바랍니다
반응형
| Section | 표준 단면 치수 | 단면적 | 단위중량 | ||||
| B (mm) | H (mm) | t (mm) | Per Pile (cm²/m) |
PerWall Width (cm²/m) |
Per Pile (kg/m) |
PerWall Width (kg/㎡) |
|
| SP-II | 400 | 100 | 10.5 | 61.2 | 153.0 | 48.0 | 120 |
| SP-III | 400 | 125 | 13.0 | 76.4 | 191.0 | 60.0 | 150 |
| SP-IIIA(E) | 400 | 150 | 13.1 | 74.4 | 186.0 | 58.4 | 146 |
| SP-IIIA(D) | 400 | 150 | 13.0 | 76.4 | 191.0 | 60.0 | 150 |
| SP-IV | 400 | 170 | 15.5 | 96.9 | 242.5 | 76.1 | 190 |
| SP-VL | 500 | 200 | 24.3 | 133.8 | 267.6 | 105.0 | 210 |
| SP-VA | 500 | 200 | 19.5 | 133.8 | 267.6 | 105.0 | 210 |
| SP-IIW | 600 | 130 | 10.3 | 78.7 | 131.2 | 61.8 | 103 |
| SP-IIW | 600 | 180 | 13.4 | 103.9 | 173.2 | 81.6 | 136 |
| SP-IIW | 600 | 210 | 18.0 | 135.3 | 225.5 | 106.0 | 177 |
이상으로 강널말뚝(Sheet Piles) 규격 및 단위중량(무게)에 대해서 포스팅하였습니다
감사합니다!
