오늘은 5KG FLANGE(플랜지, 후렌지)(RF(허브타입), FF(플레이트 타입)) 규격표 및 중량(무게)을 포스팅하겠습니다!
혹시 10KG FLANGE 규격표 및 중량을 확인하시고 싶으신 분은 맨 밑에 링크를 남겨두었으니, 확인하여주시기 바랍니다.

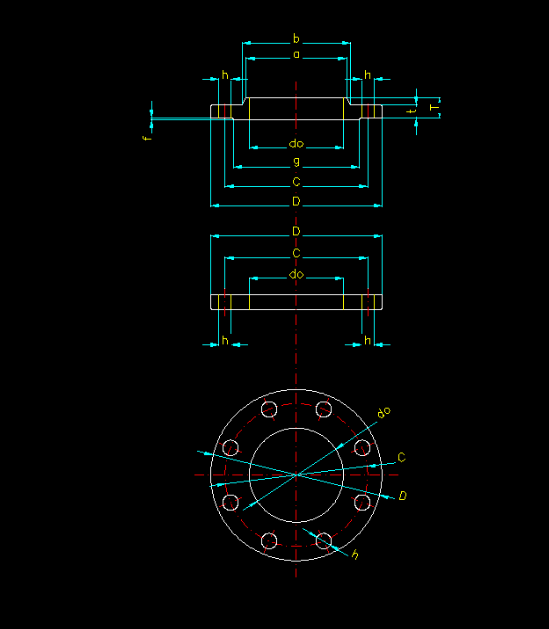

위 도면을 아래 표와 같이 참고해서 확인하여주시기 바랍니다
반응형
5KG FLANGE
| 규격 | 플랜지 내경 (do) |
플랜지 외경 (D) |
플랜지 두께 (t) |
허브포함두께 (T) |
(a) |
(b) |
(f) |
(g) |
볼트 홀 중심 (C) |
볼트 개수 |
볼트홀 사이즈 (h) |
BOLT 규격 |
중량 (kg) | |
| SOP (FF) |
SOH (RF) |
|||||||||||||
| (10) | 17.8 | 75 | 9 | - | - | - | 1 | 39 | 55 | 4 | 12 | M10 | 0.27 | - |
| 15 | 22.2 | 80 | 9 | - | - | - | 1 | 44 | 60 | 4 | 12 | M10 | 0.30 | - |
| (20) | 27.7 | 85 | 10 | - | - | - | 1 | 49 | 65 | 4 | 12 | M10 | 0.37 | - |
| 25 | 34.5 | 95 | 10 | - | - | - | 1 | 59 | 75 | 4 | 12 | M10 | 0.45 | - |
| (32) | 43.2 | 115 | 12 | - | - | - | 2 | 70 | 90 | 4 | 15 | M12 | 0.78 | - |
| 40 | 49.1 | 120 | 12 | - | - | - | 2 | 75 | 95 | 4 | 15 | M12 | 0.83 | - |
| 50 | 61.1 | 130 | 14 | - | - | - | 2 | 85 | 105 | 4 | 15 | M12 | 1.07 | - |
| 65 | 77.1 | 155 | 14 | - | - | - | 2 | 110 | 130 | 4 | 15 | M12 | 1.49 | - |
| 80 | 90.0 | 180 | 14 | - | - | - | 2 | 121 | 145 | 4 | 19 | M16 | 1.99 | - |
| (90) | 102.6 | 190 | 14 | - | - | - | 2 | 131 | 155 | 4 | 19 | M16 | 2.09 | - |
| 100 | 115.4 | 200 | 16 | - | - | - | 2 | 141 | 165 | 8 | 19 | M16 | 2.39 | - |
| 125 | 141.2 | 235 | 16 | - | - | - | 2 | 176 | 200 | 8 | 19 | M16 | 3.23 | - |
| 150 | 166.6 | 265 | 18 | - | - | - | 2 | 206 | 230 | 8 | 19 | M16 | 4.41 | - |
| (175) | 192.1 | 300 | 18 | - | - | - | 2 | 232 | 260 | 8 | 23 | M20 | 5.51 | - |
| 200 | 218.0 | 320 | 20 | - | - | - | 2 | 252 | 280 | 8 | 23 | M20 | 6.33 | - |
| (225) | 243.7 | 345 | 20 | - | - | - | 2 | 277 | 305 | 12 | 23 | M20 | 6.64 | - |
| 250 | 269.5 | 385 | 22 | - | - | - | 2 | 317 | 345 | 12 | 23 | M20 | 9.45 | - |
| 300 | 321.0 | 430 | 22 | - | - | - | 3 | 360 | 390 | 12 | 23 | M20 | 10.3 | - |
| 350 | 358.1 | 480 | 24 | - | - | - | 3 | 403 | 435 | 12 | 25 | M22 | 14.0 | - |
| 400 | 409.0 | 540 | 24 | - | - | - | 3 | 463 | 495 | 16 | 25 | M22 | 16.9 | - |
| 450 | 460.0 | 605 | 24 | 40 | 495 | 500 | 3 | 523 | 555 | 16 | 25 | M22 | 21.6 | 24.8 |
| 500 | 511.0 | 655 | 24 | 40 | 546 | 552 | 3 | 573 | 605 | 20 | 25 | M22 | 23.1 | 26.9 |
| 550 | 562.0 | 720 | 26 | 42 | 597 | 603 | 3 | 630 | 665 | 20 | 27 | M24 | 30.3 | 34.1 |
| 600 | 613.0 | 770 | 26 | 44 | 648 | 654 | 3 | 680 | 715 | 20 | 27 | M24 | 32.7 | 37.5 |
| 650 | 664.0 | 825 | 26 | 48 | 702 | 708 | 3 | 735 | 770 | 24 | 27 | M24 | 35.9 | 42.8 |
| 700 | 715.0 | 875 | 26 | 48 | 751 | 758 | 3 | 785 | 820 | 24 | 27 | M24 | 38.2 | 45.4 |
| 750 | 766.0 | 945 | 28 | 52 | 802 | 810 | 3 | 840 | 880 | 24 | 33 | M30 | 48.7 | 57.4 |
| 800 | 817.0 | 995 | 28 | 52 | 854 | 862 | 3 | 890 | 930 | 24 | 33 | M30 | 51.2 | 60.8 |
| (850) | 868.0 | 1045 | 28 | 54 | 904 | 912 | 3 | 940 | 980 | 24 | 33 | M30 | 54.4 | 63.5 |
| 900 | 919.0 | 1095 | 30 | 56 | 956 | 964 | 3 | 990 | 1030 | 24 | 33 | M30 | 61.1 | 75.3 |
| 1000 | 1021.0 | 1195 | 32 | 60 | 1058 | 1066 | 3 | 1090 | 1130 | 28 | 33 | M30 | 70.5 | 88.5 |
| (1100) | 1123 | 1305 | 32 | - | - | - | 3 | 1200 | 1240 | 28 | 33 | M30 | 81.7 | - |
| 1200 | 1225 | 1420 | 34 | - | - | - | 3 | 1305 | 1350 | 32 | 33 | M30 | 102.0 | - |
| 1350 | - | 1575 | 34 | - | - | - | 3 | 1460 | 1505 | 32 | 33 | M30 | 115.9 | - |
| 1500 | - | 1730 | 36 | - | - | - | 3 | 1615 | 1660 | 36 | 33 | M30 | 157.4 | - |
상기 표를 도면과 함께 확인하시기 바랍니다
표를 확인해보면 450A ~ 1000A까지 SOH(RF, 허브타입)을 확인할 수 있습니다
이상으로 5KG FLANGE(플랜지,후렌지)FF(플레이트 타입), RF(허브 타입)) 규격표 및 중량(무게)을 포스팅하였습니다
감사합니다!
10KG FLANGE(플랜지, 후렌지)(FF,RF) 규격표 및 중량(무게) (tistory.com)
