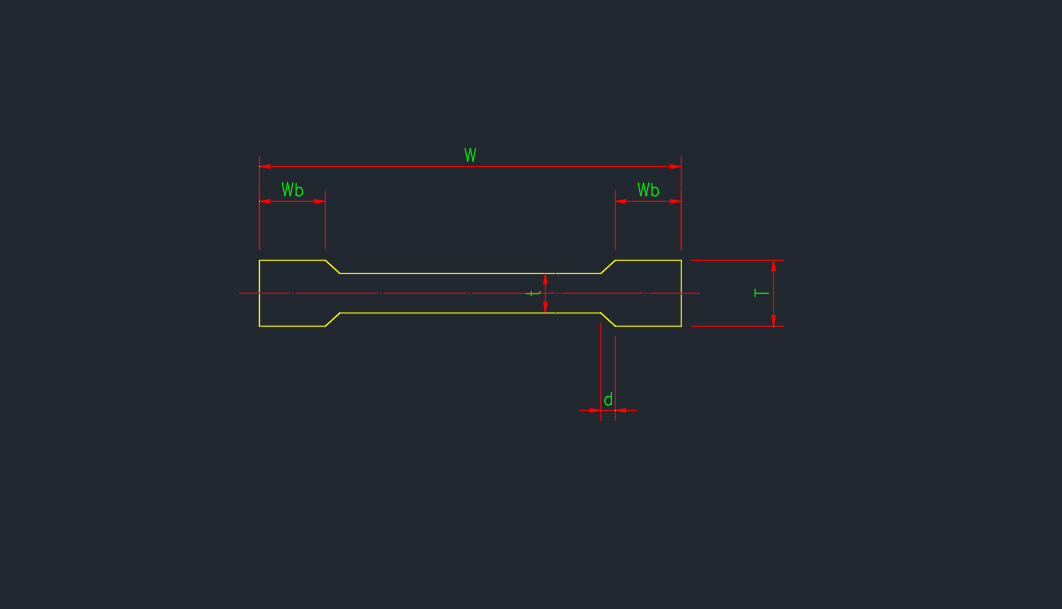

위 도면과 아래 규격표를 같이 참고하여 확인하시기 바랍니다 I-BAR(아이바) 규격표 규격 두께 (T) 두께 (t) 폭 (W) 폭 (Wb+d) 직선도 평탄도 단위중량 (kg/m) 32x5x3 기준치 5 3 32 5 20.0 ↓ 5.0 ↓ 0.93 허용차(mm) -0.5 -0.3 -0.4 -0.5 - - - 38x5x3 기준치 5 3 38 6 20.0 ↓ 5.0 ↓ 1.1 허용차(mm) -0.5 -0.3 -0.4 -0.5 - - - 44x5x3 기준치 5 3 44 7 20.0 ↓ 5.0 ↓ 1.27 허용차(mm) -0.5 -0.3 -0.4 -0.5 - - - 50x5x3 기준치 5 3 50 8 20.0 ↓ 5.0 ↓ 1.44 허용차(mm) -0.5 -0.3 -0.5 -0.5 - - - 50x7x4 기준치 ..

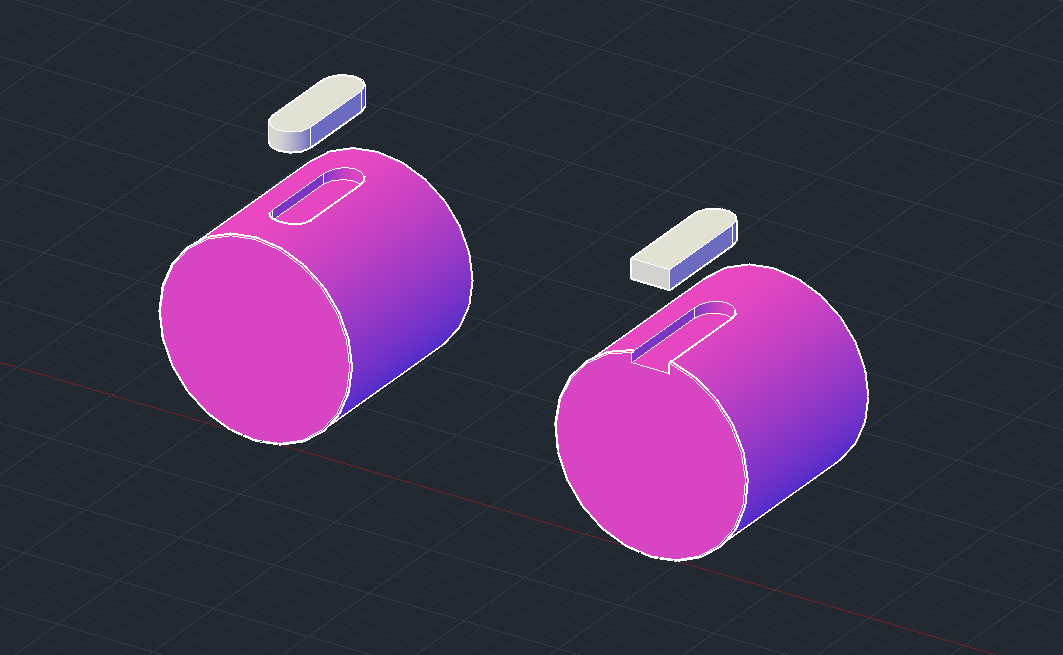

평행키(Parallel Key)는 기계 디자인 및 공학 분야에서 사용되는 표준화된 연결 요소 중 하나로, 기계적인 회전 운동을 전달하고 토크(회전력)를 전송하기 위해 사용됩니다. 평행키는 일반적으로 원축(shaft)과 평행면을 가진 부품(예: 풀리, 기어, 펜던트, 휠 등)을 연결하거나 조립하는 데 사용됩니다. 평행키는 기계 설계에서 매우 일반적이며, 회전 운동을 전달하고 부품을 안정하게 고정하는 데 필수적인 부품 중 하나입니다. 정확한 크기, 형태 및 재료의 평행키를 선택하는 것은 시스템의 정확성과 안전성을 보장하는 데 중요합니다. 도면과 함꼐 규격표를 살펴보겠습니다 키의 호칭 치수 b x h 키(key) 치수 키홈의 치수 참고 b h c l b 기준 치수 정밀급 (조임형) 보통급 (보통형) r값 t1..
