평행키, 키홈 규격표 (설계)

평행키(Parallel Key)는 기계 디자인 및 공학 분야에서 사용되는 표준화된 연결 요소 중 하나로, 기계적인 회전 운동을 전달하고 토크(회전력)를 전송하기 위해 사용됩니다. 평행키는 일반적으로 원축(shaft)과 평행면을 가진 부품(예: 풀리, 기어, 펜던트, 휠 등)을 연결하거나 조립하는 데 사용됩니다.



평행키는 기계 설계에서 매우 일반적이며, 회전 운동을 전달하고 부품을 안정하게 고정하는 데 필수적인 부품 중 하나입니다. 정확한 크기, 형태 및 재료의 평행키를 선택하는 것은 시스템의 정확성과 안전성을 보장하는 데 중요합니다.

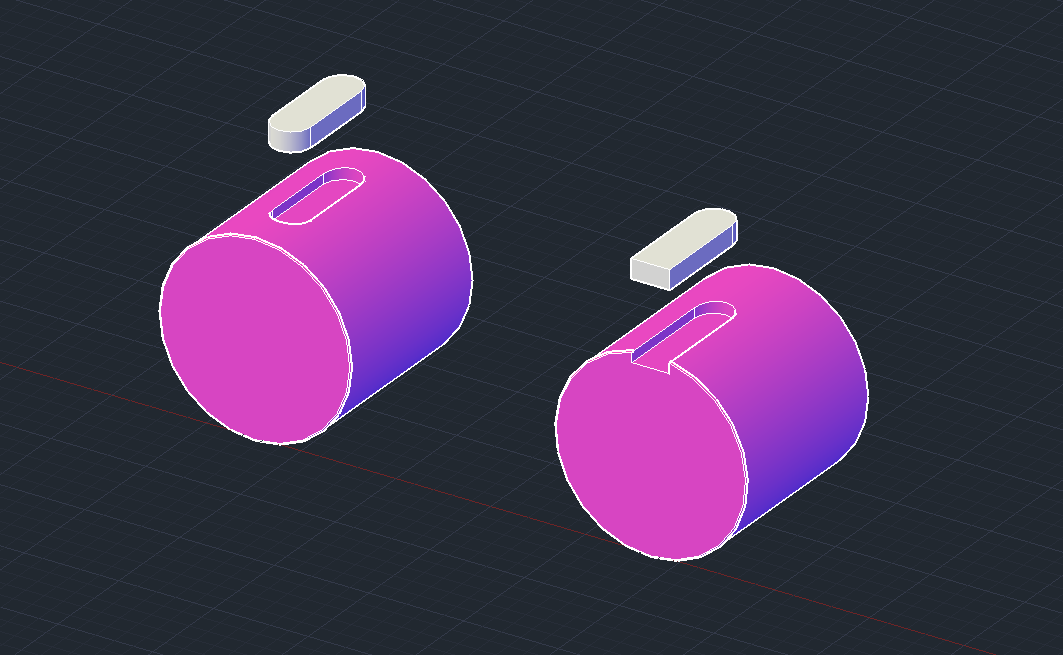

왼쪽 : 양쪽 둥근형    /     오른쪽 : 한쪽 둥근형

도면과 함꼐 규격표를 살펴보겠습니다

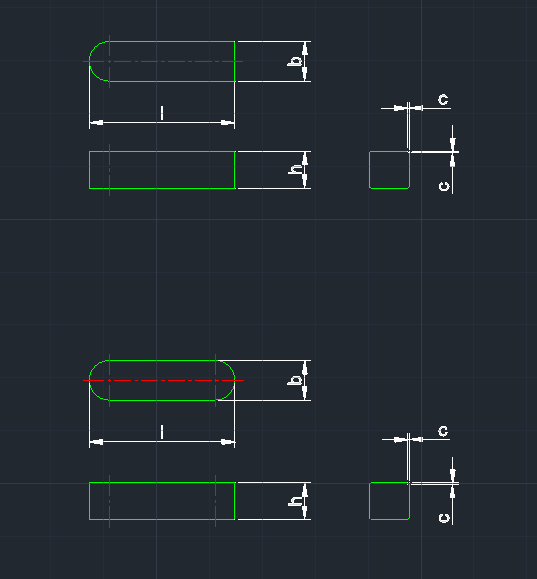

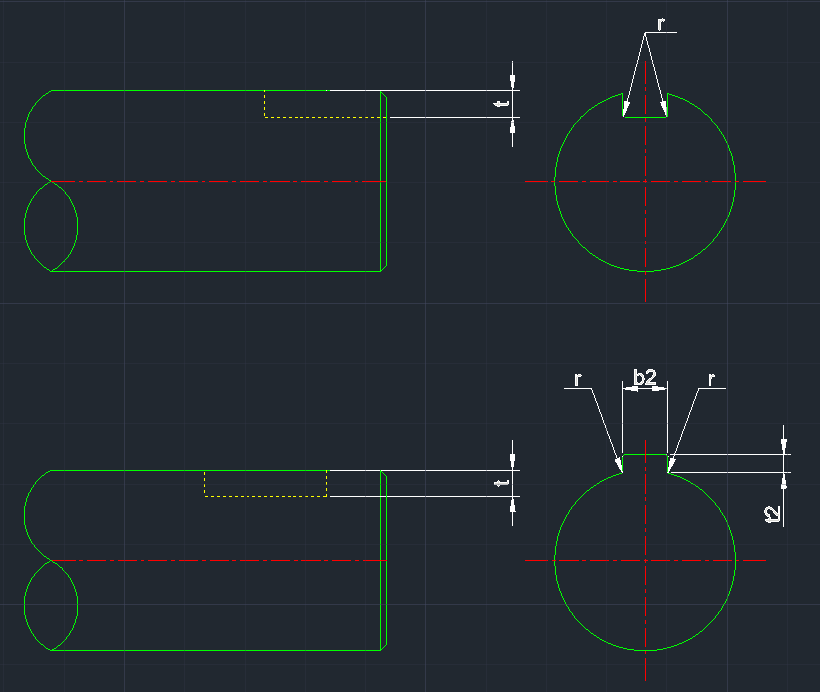

왼쪽 : 평행키 / 오른쪽 : 평행키의 키홈



반응형

키의 호칭 치수 b x h	키(key) 치수				키홈의 치수							참고
	b	h	c	l	b 기준 치수	정밀급 (조임형)	보통급 (보통형)	r값	t1 의 기 준 치 수	t2 의 기 준 치 수	t1 t2 의 허용 오차	적용하는 축지름 d (초과~이하)
	허용차	허용차
						허용차	허용차
2x2	0 -0.025	0 -0.025	0.16 ~0.25	6~20	2	-0.006 -0.031	-0.004 -0.029	0.08 ~ 0.16	1.2	1.0	+0.1 0	6~8
3x3				6~36	3				1.8	1.4		8~10
4x4	0 -0.030	0 -0.030		8~45	4	-0.012 -0.042	0 -0.030		2.5	1.8		10~12
5x5			0.25 ~0.40	10~56	5			0.16 ~ 0.25	3.0	2.3		12~17
6x6				14~70	6				3.5	2.8		17~22
(7x7)	0 -0.036	0 -0.036		16~80	7	-0.015 -0.051	0 -0.036		4.0	3.3	+0.2 0	20~25
8x7		0 -0.090		18~90	8				4.0	3.3		22~30
10x8			0.40 ~ 0.60	22~110	10			0.25 ~ 0.40	5.0	3.3		30~38
12x8	0 -0.043			28~140	12	-0.018 -0.061	0 -0.043		5.0	3.3		38~44
14x9				36~160	14				5.5	3.3		44~50
(15x10)				40~180	15				5.0	3.8		50~55
16x10				45~180	16				6.0	5.3		50~58
18x11		0 -0.110		50~200	18				7.0	4.3		58~65
20x12	0 -0.052		0.60 ~ 0.80	56~220	20	-0.022 -0.074	0 -0.052	0.40 ~ 0.60	7.5	4.4		65~75
22x14				63~250	22				9.0	4.9		75~85
(24x16)				70~280	24				8.0	5.4		80~90
25x14				70~280	25				9.0	8.4		85~95
28x16				80~320	28				10.0	5.4		95~110
32x18	0 -0.062			90~360	32	-0.026 -0.088	0 -0.062		11.0	6.4		110~130
(35x22)		0 -0.130	1.00 ~ 1.20	100~400	35			0.70 ~ 1.00	11.0	7.4	+0.3 0	125~140
36x20				-	36				12.0	11.4		130~150
(38x24)				-	38				12.0	8.4		140~160
40x22				-	40				13.0	12.4		150~170
(42x26)				-	42				13.0	9.4		160~180
45x25				-	45				15.0	13.4		170~200
50x28				-	50				17.0	10.4		200~230
56x32	0 -0.074	0 -1.60	1.60 ~ 2.00	-	56	-0.032 -0.106	0 -0.074	1.20 ~ 1.60	20.0	11.4		230~260
63x32				-	63				20.0	12.4		260~290
70x36				-	70				22.0	14.4		290~330
80x40			2.50 ~ 3.00	-	80			2.00 ~ 2.50	25.0	15.4		330~380
90x45	0 -0.087			-	90	-0.037 -0.124	0 -0.087		28.0	17.4		380~440
100x50				-	100				31.0	19.5		440~500

이상으로 평행키, 키홈 규격표에 대해서 포스팅을 마치겠습니다



감사합니다
