평행핀(Parallel Pin) 규격표 및 설명서

분할핀에 대해서 궁금하신분은 맨 밑에 링크를 걸어두었으니, 참고하시기 바랍니다

평행핀(Parallel Pin) 설명서

평행핀(Parallel Pin)은 기계 디자인과 공학 분야에서 사용되는 일종의 고정 요소로, 두 부품을 정렬하거나 고정하는 데 사용됩니다. 평행핀은 원통 모양을 가진 금속 핀으로, 일반적으로 직경이 일정하며 양 끝이 평행합니다. 이러한 핀은 두 부품을 움직임 없이 고정하거나 상대적인 위치를 유지하는 데 사용됩니다.

평행핀의 주요 특징과 용도는 다음과 같습니다:

1. 고정 및 정렬 : 평행핀은 두 부품을 고정하거나 정렬하는 데 사용됩니다. 이것은 부품이 움직이거나 회전하지 않도록 하며, 정확한 위치를 유지하는 데 도움이 됩니다.

2. 설치 : 평행핀은 보통 구멍에 밀어 넣거나 꽂아서 사용됩니다. 끝 부분이 두 부품을 고정시키고, 평행한 모양 때문에 부품이 서로 움직이지 않도록 합니다.

3. 서로 다른 크기 : 다양한 크기와 길이의 평행핀이 있어 다양한 응용 분야와 크기의 부품에 맞게 선택할 수 있습니다.

4. 재사용 : 평행핀은 일반적으로 재사용 가능하며, 필요에 따라 다른 부품을 연결하거나 조립하는 데 재활용할 수 있습니다.

평행핀은 기계 설계 및 제조에서 유용한 연결 요소로 널리 사용되며, 부품을 안정하게 고정하거나 정렬하는 데 중요한 역할을 합니다. 그들은 자동차, 항공기, 기계 장비, 가구 및 다양한 산업 분야에서 일상적으로 사용됩니다.

평행핀(Parallel Pin) 규격표

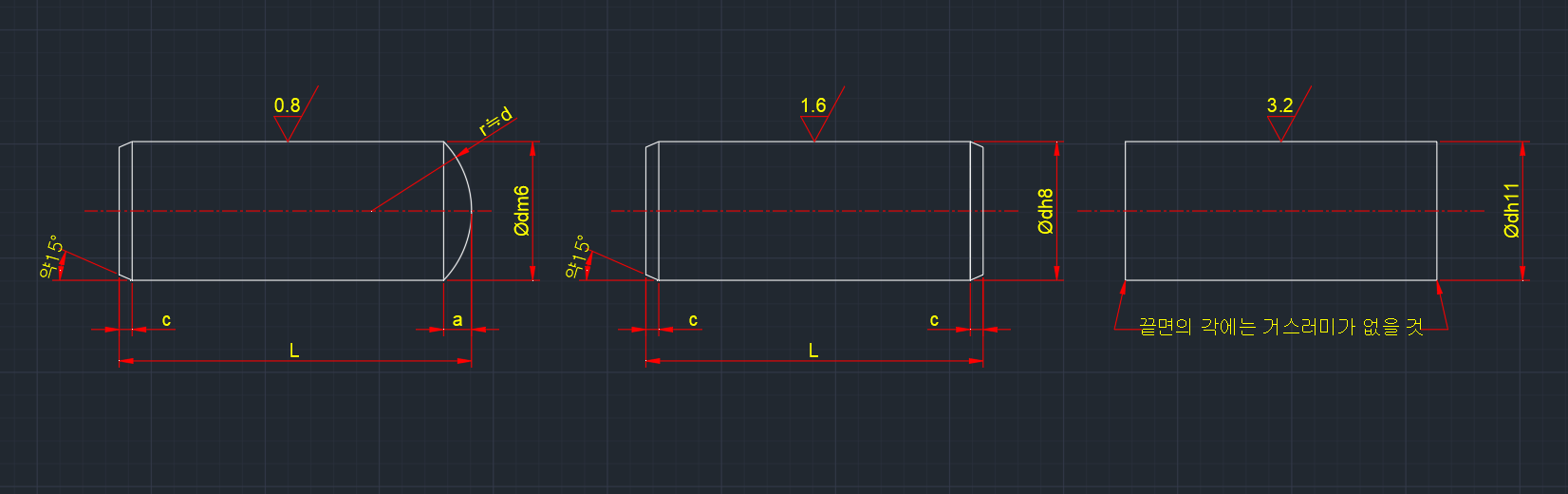

평핸핀 캐드 도면입니다

위 도면과 아래 규격표를 같이 확인하시기 바랍니다

반응형

호칭 지름	d				a	c	L
	기준치수	허용차			약	약
		A종 (m6)	B종 (h8)	C종 (h11)
0.6	0.6	+0.008 +0.002	0 -0.014	0 -0.060	0.08	0.12	2~6
0.8	0.8				0.1	0.16	2~8
1	1				0.12	0.2	4~10
1.2	1.2				0.16	0.25	4~12
1.5	1.5				0.2	0.3	4~16
1.6	1.6				0.2	0.3	4~16
2	2				0.25	0.35	6~20
2.5	2.5				0.3	0.4	6~24
3	3				0.4	0.5	8~30
4	4	+0.012 +0.004	0 -0.018	0 -0.075	0.5	0.63	8~40
5	5				0.63	0.8	10~50
6	6				0.8	1.2	12~60
8	8	+0.015 +0.006	0 -0.022	0 -0.090	1	1.6	14~80
10	10				1.2	2	18~95
12	12	+0.018 +0.007	0 -0.027	0 -0.110	1.6	2.5	22~140
13	13				1.6	2.5	22~140
16	16				2	3	26~180
20	20	+0.021 +0.008	0 -0.033	0 -0.130	2.5	3.5	35~200
25	25				3	4	50~200
30	30				4	5	60~200
40	40	+0.025 +0.009	0 -0.039	0 -0.160	5	6.3	80~200
50	50				6.3	8	95~200



이상으로 평행핀 규격표 및 설명에 대한 포스팅을 마치겠습니다
감사합니다
