(구멍용 C형) 스냅링, 멈춤링, 고정링 규격표 및 설명서

축용 C형 스냅링을 찾으시는 분들은 맨 밑에 링크를 걸어두었으니 참고하시기 바랍니다

(구멍용 C형) 스냅링, 멈춤링, 고정링  설명서

C형 스냅링(C-Ring 또는 C-Clip)은 원형 또는 구멍 형태의 부품에 사용되는 스냅링의 일종입니다. C형 스냅링은 구멍의 주위에 부착되거나 삽입되어 부품을 안전하게 고정하고 연결하는 역할을 합니다. 이러한 스냅링은 주로 축, 핀, 구멍 및 기타 부품을 안정화하거나 고정하는 데 사용됩니다.

고정 및 연결: C형 스냅링은 부품을 고정하거나 연결하는 데 사용됩니다. 스냅링이 구멍 주위에 설치되면 부품을 안전하게 고정하고 연결합니다.

설치 및 제거: C형 스냅링은 특수 도구를 사용하여 설치 및 제거됩니다. 이 도구를 사용하여 스냅링을 압축하거나 확장하여 부품을 고정 또는 해제합니다.

다양한 크기와 재료: C형 스냅링은 다양한 크기와 재료로 제공되며, 특정 응용 분야와 요구 사항에 따라 선택됩니다.

C형 스냅링은 기계 공학, 자동차, 가전제품, 가구, 장비 및 다양한 산업 분야에서 부품을 안정하게 고정하고 연결하는 데 사용되며, 부품을 조립하거나 분해할 때 편리하게 사용됩니다.

(구멍용 C형) 스냅링, 멈춤링, 고정링  규격표

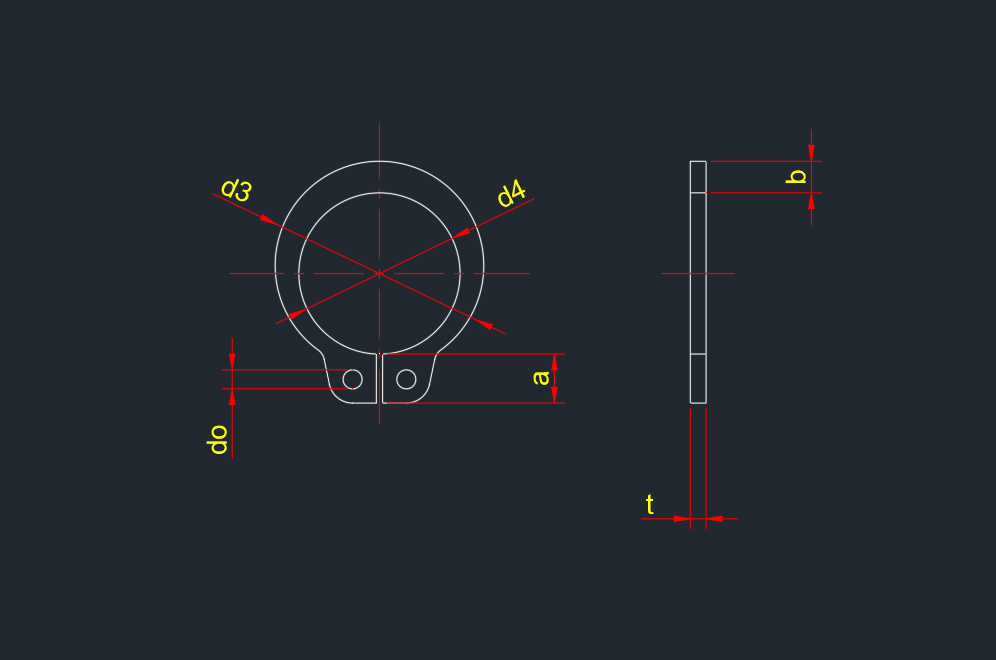

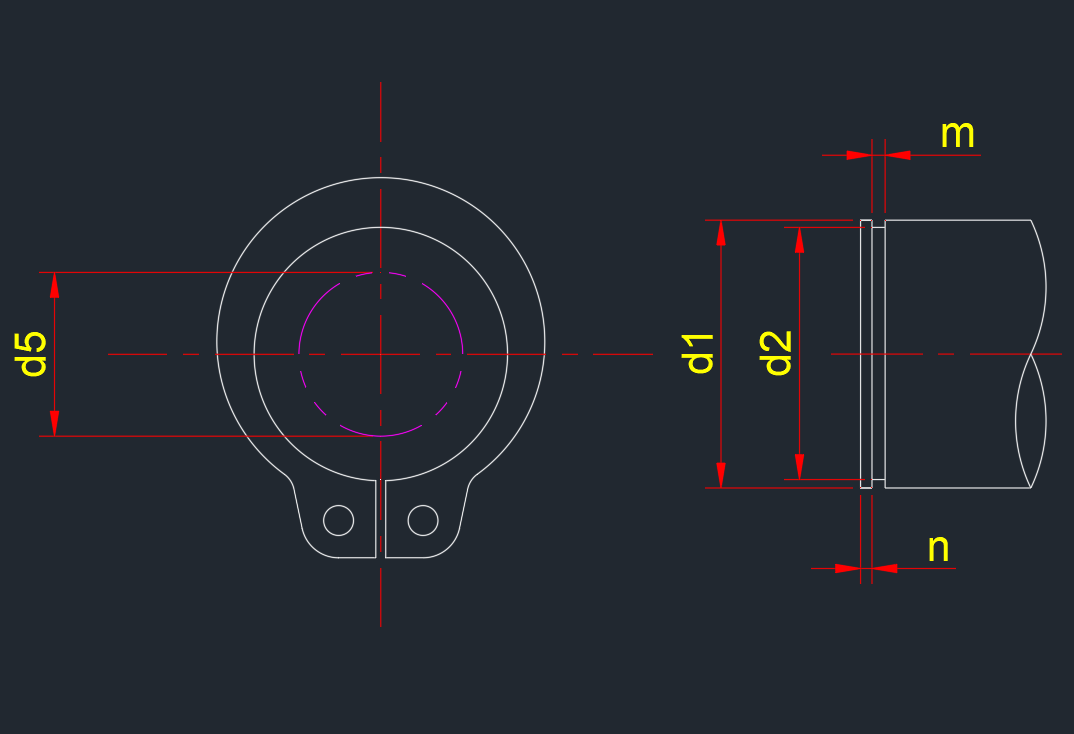

(구멍용 C형) 스냅링, 멈춤링, 고정링 캐드 도면입니다

반응형

위 도면과 아래 규격표를 같이 참고하여 확인하시기 바랍니다

호칭			멈 춤 링							적용하는 구멍(참고)
			d3		t		b	a	do	d5	d1	d2		m		n
			기 준 치 수	허 용 차	기 준 치 수	허 용 차	약	약	최 소			기 준 치 수	허 용 차	기 준 치 수	허 용 차	최 소
1	2	3
10			10.7	±0.18	1	±0.05	1.8	3.1	1.2	3	10	10.4	+0.11 0	1.15	+0.14 0	1.5
11			11.8				1.8	3.2		4	11	11.4
12			13				1.8	3.3	1.5	5	12	12.5
	13		14.1				1.8	3.5		6	13	13.6
14			15.1				2	3.6	1.7	7	14	14.6
	15		16.2				2	3.6		8	15	15.7
16			17.3				2	3.7		8	16	16.8
	17		18.3	±0.2			2	3.8		9	17	17.8
18			19.5				2.5	4		10	18	19	+0.21 0
19			20.5				2.5	4	2	11	19	20
20			21.5				2.5	4		12	20	21
		21	22.5				2.5	4.1		12	21	22
22			23.5				2.5	4.1		13	22	23
	24		25.9		1.2	±0.06	2.5	4.3		15	24	25.2		1.35
25			26.9				3	4.4		16	25	26.2
	26		27.9				3	4.6		16	26	27.2
28			30.1	±0.25			3	4.6		18	28	29.4
30			32.1				3	4.7		20	30	31.4	+0.25
32			34.4				3.5	5.2	2.5	21	32	33.7
		34	36.5		1.6		3.5	5.2		23	34	35.7		1.75		2
35			37.8				3.5	5.2		24	35	37
	36		38.8				3.5	5.2		25	36	38
37			39.8				3.5	5.2		26	37	39
	38		40.8				4	5.3		27	38	40
40			43.5	±0.4	1.8	±0.07	4	5.7		28	40	42.5		1.95
42			45.5				4	5.8		30	42	44.5
45			48.5				4.5	5.9		33	45	47.5
47			50.5	±0.45			4.5	6.1		34	47	49.5		1.9
	48		51.5				4.5	6.2	2.5	35	48	50.5	+0.3 0
50			54.2		2		4.5	6.5		37	50	53		2.2
52			56.2				5.1	6.5		39	52	55
55			59.2				5.1	6.5		41	55	58
	56		60.2				5.1	6.6		42	56	59
		58	62.2				5.1	6.8		44	58	61
60			64.2				5.5	6.8		46	60	63
62			66.2				5.5	6.9		48	62	65
	63		67.2				5.5	6.9		49	63	66
	65		69.2		2.5	±0.08	5.5	7		50	65	68		2.7		2.5
68			72.5				6	7.4		53	68	71
	70		74.5				6	7.4		55	70	73
72			76.5				6.6	7.4		57	72	75
75			79.5				6.6	7.8		60	75	78
		78	82.5	±0.55			6.6	8		62	78	81	+0.35 0
80			85.5				7	8		64	80	83.5
		82	87.5				7	8	3	66	82	85.5
85			90.5		3	±0.09	7	8		69	85	88.5		3.2	+0.18 0	3
		88	93.5				7.6	8.2		71	88	91.5
90			95.5				7.6	8.3		73	90	93.5
		92	97.5				8	8.3		74	92	95.5
95			100.5				8	8.5		77	95	98.5
		98	103.5				8.3	8.7		80	98	101.5
100			105.5				8.3	8.8		82	100	103.5
		102	108		4		8.9	9		83	102	106	+0.54 0	4.2		4
	105		112				8.9	9.1		86	105	109
		108	115				8.9	9.5		87	108	112
110			117				8.9	10.2		89	110	114
	112		119				8.9	10.2		90	112	116
	115		122	±0.65			9.5	10.2		94	115	119
120			127				9.5	10.7		98	120	124	+0.63 0
125			132				10	10.7	3.5	103	125	129

이상으로 (구멍용 C형) 스냅링, 멈춤링, 고정링 규격표 및 설명서 포스팅을 마치겠습니다



감사합니다!
