E형 스냅링 멈춤링 고정링(E-Ring, E-Clip)

C형 스냅링을 찾으시는 분들은 맨 밑에 링크를 걸어두었으니 참고하시기 바랍니다

E형 스냅링 멈춤링 고정링 설명서

E형 스냅링(E-Ring 또는 E-Clip)은 스냅링(Snap Ring)의 한 유형으로, 외부 다이아몬드 모양 또는 E 모양을 가진 형태를 가지고 있습니다. E형 스냅링은 주로 축, 핀, 구멍 및 다른 부품을 안전하게 고정하고 연결하는 역할을 합니다. 이러한 스냅링은 주로 축의 단면에 설치되며 부품을 제자리에 고정하는 데 사용됩니다.

고정 및 연결: E형 스냅링은 부품을 고정하거나 연결하는 데 사용됩니다. 스냅링이 축의 단면에 설치되면 부품을 안전하게 고정하고 연결합니다.

설치 및 제거: E형 스냅링은 특수 도구를 사용하여 설치 및 제거됩니다. 이 도구를 사용하여 스냅링을 압축하거나 확장하여 부품을 고정 또는 해제합니다.

다양한 크기와 재료: E형 스냅링은 다양한 크기와 재료로 제공되며, 특정 응용 분야와 요구 사항에 따라 선택됩니다.

E형 스냅링은 기계 공학, 자동차, 가전제품, 가구, 장비 및 다양한 산업 분야에서 부품을 안전하게 고정하고 연결하는 데 사용됩니다. 스냅링은 부품을 조립하거나 분해할 때 편리하게 사용되며, 부품을 제자리에 고정하거나 연결하는 데 중요한 부속품입니다.

E형 스냅링 멈춤링 고정링 규격표

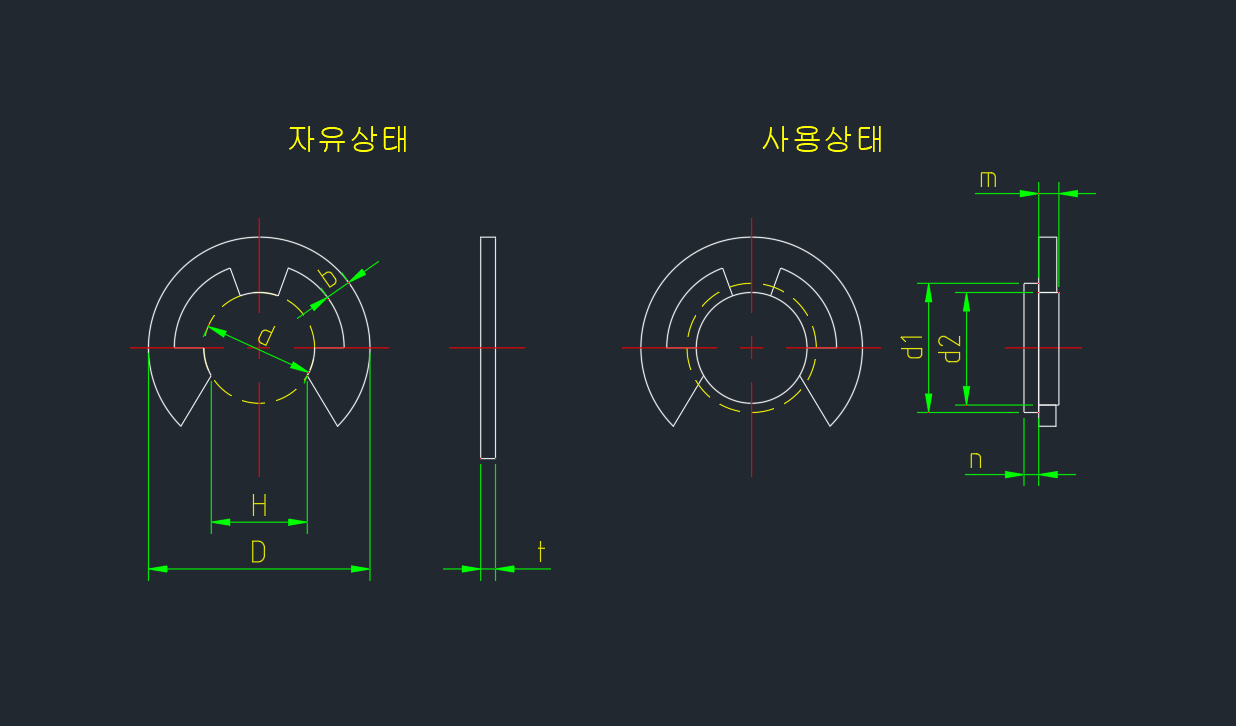

E형 스냅링 멈춤링 고정링 캐드 도면입니다

위 도면과 아래 규격표를 같이 참고하여 확인하시기 바랍니다

반응형

호칭 지름	허 용 차	E형 스냅링(멈춤링)							적용하는 축 (참고)
		D		H		t		b	d1의 구분		d2		m		n
		기본 치수	허 용 차	기 본 치 수	허 용 차	기 본 치 수	허 용 차	약	초과	이하	기 본 치 수	허 용 차	기 본 치 수	허 용 차	최소
0.8	0 -0.08	2	±0.1	0.7	0 -0.25	0.2	±0.02	0.3	1	1.4	0.8	+0.05 0	0.3	+0.05 0	0.4
1.2	0 -0.09	3		1		0.3	±0.025	0.4	1.4	2	1.2	+0.06 0	0.4		0.6
1.5		4	±0.2	1.3		0.4	±0.03	0.6	2	2.5	1.5		0.5		0.8
2		5		1.7		0.4		0.7	2.5	3.2	2				1
2.5		6		2.1		0.4		0.8	3.2	4	2.5
3		7		2.6		0.6	±0.04	0.9	4	5	3		0.7	+0.1 0
4	0 -0.12	9		3.5	0 -0.30	0.6		1.1	5	7	4	+0.075 0			1.2
5		11		4.3		0.6		1.2	6	8	5
6		12		5.2		0.8		1.4	7	9	6		0.9
7	0 -0.15	14		6.1	0 -0.35	0.8		1.6	8	11	7	+0.09 0			1.5
8		16		6.9		0.8		1.8	9	12	8				1.8
9		18		7.8		0.8		2.0	10	14	9				2
10		20	±0.3	8.7		1.0	±0.05	2.2	11	15	10		1.15	+0.14 0
12	0 -0.18	23		10.4	0 -045	1.0		2.4	13	18	12	+0.11 0			2.5
15		29		13.0		1.6	±0.06	2.8	16	24	15		1.75		3
19	0 -0.21	37		16.5		1.6		4.0	20	31	19	+0.13 0			3.5
24		44		20.8	0 -0.50	2.0	±0.07	5.0	25	38	24		2.2		4

이상으로 E형 스냅링, 멈춤링, 고정링 규격표 포스팅을 마치겠습니다



감사합니다
