아이볼트 규격표 및 설명서

아이볼트(Eye Bolt) 설명서

아이볼트(Eye Bolt)는 기계 및 기계장치에서 사용되는 특수한 형태의 볼트로, 볼트 머리가 루프 또는 "눈" 모양의 부분을 가지고 있습니다. 이 "눈" 모양의 부분은 로프, 체인, 케이블 또는 다른 부속품을 연결하거나 고정하는 데 사용됩니다. 아이볼트는 주로 중량을 들어 올리거나 고정하는 데 활용되며, 안전 및 물류 관련 응용 분야에서 많이 사용됩니다.


고정 및 연결 : 아이볼트는 중량을 들어올리거나 고정하는 데 사용됩니다. 로프, 체인 또는 케이블을 아이볼트의 눈 모양 부분에 연결하고, 이로써 중량을 들어 올릴 수 있습니다.

설치 : 아이볼트는 일반적인 볼트처럼 구멍에 밀어넣거나 나사와 함께 사용됩니다. 볼트 머리의 "눈" 모양 부분은 중량을 들어 올리거나 연결하는 데 사용됩니다.

용도 : 아이볼트는 크레인, 체인 블록, 리프팅 장비, 차량 운송, 배송 및 다양한 무거운 물체를 들어올리거나 고정하는 데 사용됩니다.

아이볼트는 안전하고 신뢰성 있는 중량 들어올리기 및 고정을 위한 중요한 부속품으로, 물류 및 건설 분야와 같이 중량 무게를 처리해야 하는 다양한 응용 분야에서 사용됩니다.

아이볼트(Eye Bolt) 규격표

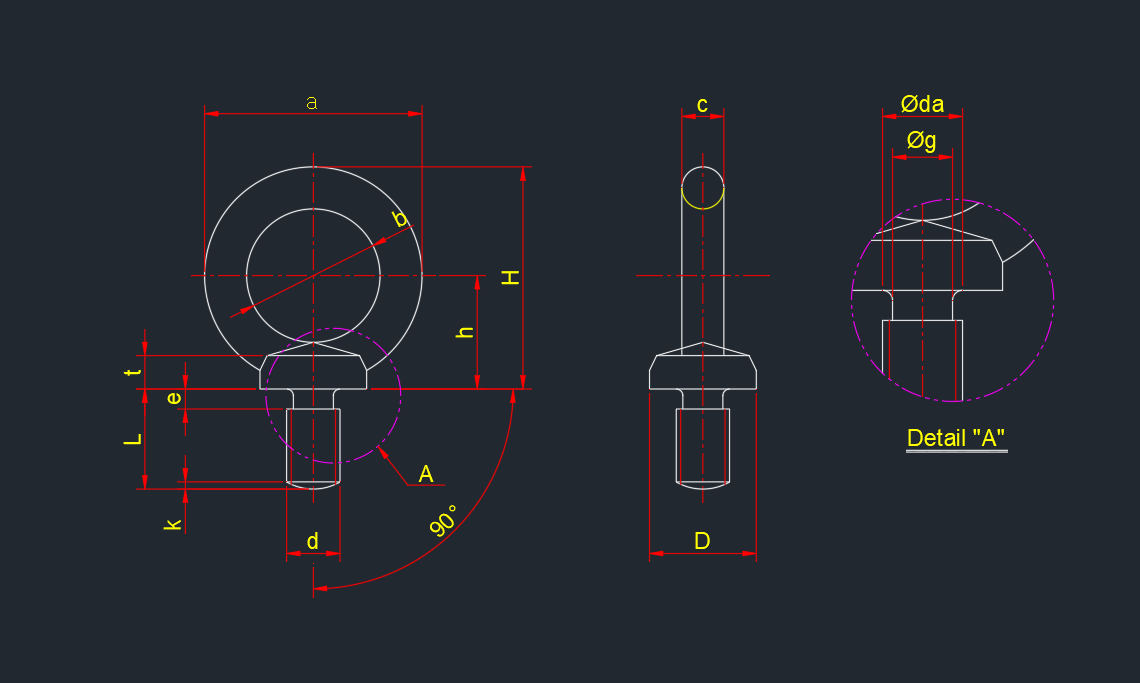

아이볼트(Eye Bolt) 캐드 도면입니다

위 도면과 아래 규격표를 함께 확인하여주시기 바랍니다

반응형

나사의 호칭 지름 (d)	a	b	c	D	t	h	H 참고	L	e	g 최소	r1 최소	da 최대	r2 약	k 약	사용하중
															수직 매달기 kgf(kN)	45도 매달기 (2개) kgf(kN)
M8	32.6	20	6.3	16	5	17	33.3	15	3	6	1	9.2	4	1.2	80 (0.785)	80 (0.785)
M10	41	25	8	20	7	21	41.5	18	4	7.7	1.2	11.2	4	1.5	150 (1.47)	150 (1.47)
M12	50	30	10	25	9	26	51	22	5	9.4	1.4	14.2	6	2	220 (2.16)	220 (2.16)
M16	60	35	12.5	30	11	30	60	27	5	13	1.6	18.2	6	3	450 (4.41)	450 (4.14)
M20	72	40	16	35	13	35	71	30	6	16.4	2	22.4	8	2.5	630 (6.18)	630 (6.18)
M24	90	50	20	45	18	45	90	38	8	19.6	2.5	26.4	12	3	950 (9.332)	950 (9.32)
M30	110	60	25	60	22	55	110	45	8	25	3	33.4	15	3.5	1500 (14.7)	1500 (14.7)
M36	133	70	31.5	70	26	65	131.5	55	10	30.3	3	39.4	18	4	2300 (22.6)	2300 (22.6)
M42	151	80	35.5	80	30	75	150.5	65	12	35.6	3.5	45.6	20	4.5	3400 (33.3)	3400 (33.3)
M48	170	90	40	90	35	90	170	75	12	41	4	52.6	22	5	4500 (44.1)	4500 (44.1)
M64	210	110	50	110	42	105	210	85	14	55.7	5	71	25	6	9000 (88.3)	9000 (88.3)
M80x6	266	140	63	130	50	130	263	105	14	71	5	87	35	6	15000 (147)	15000 (147)
(M90x6)	302	160	71	150	55	150	301	120	14	81	5	97	35	6	18000 (177)	18000 (177)
M100x6	340	180	80	170	60	165	355	130	14	91	5	108	40	6	20000 (196)	20000 (196)

이상으로 아이볼트(Eye Bolt)에 대한 포스팅을 마치겠습니다

감사합니다
