육각 너트(6각 너트, Hex 너트, 헥스 너트)설명서
6각 너트(또는 헥스 너트)는 여섯 각형 모양을 가진 너트로, 표준적으로 여섯 개의 면이 있으며 각 면에 외부 및 내부 나사가 있습니다. 이러한 너트는 일반적으로 볼트와 함께 사용되며, 볼트와 함께 사용되는 여섯 각형 볼트와 완벽하게 맞물려 여섯 각형 볼트의 회전을 제어하고 부품을 단단히 고정하는 데 사용됩니다.
- 6각 너트는 일반적으로 사용되며, 다양한 크기와 나사 규격에 맞게 제공됩니다.
- 용도 : 6각 너트는 건설, 자동차, 기계 공학, 가구 조립 및 다양한 제조 분야에서 널리 사용됩니다. 이들은 볼트와 함께 사용하여 부품을 조립하고 고정하는 데 사용됩니다.
- 다양한 재료 : 6각 너트는 다양한 재료로 만들어질 수 있으며, 강철, 스테인리스 스틸, 황동 및 기타 재료로 제작됩니다.
- 6각 너트는 일상적으로 사용되며, 부품을 조립하고 고정하는 데 필요한 중요한 부품 중 하나입니다. 다양한 크기와 나사 규격이 있어서 다양한 응용 분야와 요구 사항에 맞게 선택할 수 있습니다.
육각 너트(6각 너트, Hex 너트, 헥스 너트) 규격표

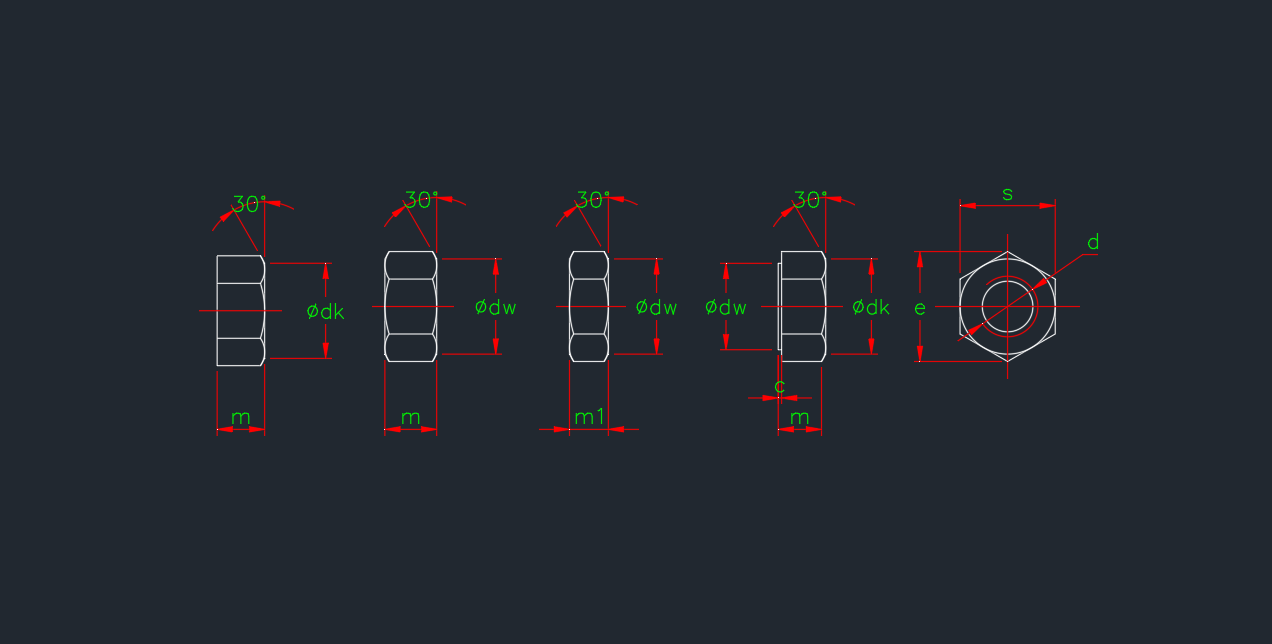

위 도면과 아래 규격표를 참고해서 확인하여주시기 바랍니다
반응형
| 구분 | 나사의 호칭 d | m | m1 | s | e (약) |
dk, dw (약) |
h (약) |
dw1 최소 |
|
| 보통 나사 | 가는 나사 | ||||||||
| 6각너트 (미터나사) 상 |
M2 | - | 1.6 | 1.2 | 4 | 4.6 | 3.8 | - | - |
| (M2.2) | - | 1.8 | 1.4 | 4.5 | 5.2 | 4.3 | - | - | |
| M2.3 | - | 1.8 | 1.4 | 4.5 | 5.2 | 4.3 | - | - | |
| M2.5 | - | 2 | 1.6 | 5 | 5.8 | 4.7 | - | - | |
| M2.6 | - | 2 | 1.6 | 5 | 5.8 | 4.7 | - | - | |
| M3X0.5 | - | 2.4 | 1.8 | 5.5 | 6.4 | 5.3 | - | - | |
| M3.5 | - | 2.8 | 2 | 6 | 6.9 | 5.8 | - | - | |
| M4X0.7 | - | 3.2 | 2.4 | 7 | 8.1 | 6.8 | - | - | |
| M4.5 | - | 3.6 | 2.8 | 8 | 9.2 | 7.8 | - | - | |
| M5X0.8 | - | 4 | 3.2 | 8 | 9.2 | 7.8 | 0.4 | 7.2 | |
| 6각너트 (미터나사) 상 중 보통 (주) 보통급 너트에는 4종은 없다 |
M6 | - | 5 | 3.6 | 10 | 11.5 | 9.8 | 0.4 | 9.0 |
| (M7) | - | 5.5 | 4.2 | 11 | 12.7 | 10.8 | 0.4 | 10 | |
| M8 | M8X1 | 6.5 | 5 | 13 | 15.0 | 12.5 | 0.4 | 11.7 | |
| M10 | M10X1.25 | 8 | 6 | 17 | 19.6 | 16.5 | 0.4 | 15.8 | |
| M12 | M12X1.25 | 10 | 7 | 19 | 21.9 | 18 | 0.6 | 17.6 | |
| (M14) | (M14X1.5) | 11 | 8 | 22 | 25.4 | 21 | 0.6 | 20.4 | |
| M16 | M16X1.5 | 13 | 10 | 24 | 27.7 | 23 | 0.6 | 22.3 | |
| (M18) | (M18X1.5) | 15 | 11 | 27 | 31.2 | 26 | 0.6 | 25.6 | |
| M20 | M20X1.5 | 16 | 12 | 30 | 34.6 | 29 | 0.6 | 28.5 | |
| (M22) | (M22X1.5) | 18 | 13 | 32 | 37.0 | 31 | 0.6 | 30.4 | |
| M24 | M24X2 | 19 | 14 | 36 | 41.6 | 34 | 0.6 | 34.2 | |
| (M27) | (M27X2) | 22 | 16 | 41 | 47.3 | 39 | - | - | |
| M30 | M30X2 | 24 | 18 | 46 | 53.1 | 44 | - | - | |
| (M33) | (M33X2) | 26 | 20 | 50 | 57.7 | 48 | - | - | |
| M36 | M36X3 | 29 | 21 | 55 | 63.5 | 53 | - | - | |
| (M39) | (M39X3) | 31 | 23 | 60 | 69.3 | 57 | - | - | |
| M42 | - | 32 | 25 | 65 | 75 | 62 | - | - | |
| (M45) | - | 36 | 27 | 70 | 80.8 | 67 | - | - | |
| M48 | - | 38 | 29 | 75 | 86.5 | 72 | - | - | |
| (M52) | - | 42 | 31 | 80 | 92.4 | 77 | - | - | |
| M56 | - | 45 | 34 | 85 | 98.1 | 82 | - | - | |
| (M60) | - | 48 | 36 | 90 | 104 | 87 | - | - | |
| M64 | - | 51 | 38 | 95 | 110 | 92 | - | - | |
| (M68) | - | 54 | 40 | 100 | 115 | 97 | - | - | |
| - | M72X6 | 58 | 42 | 105 | 121 | 102 | - | - | |
| - | (M76X6) | 61 | 46 | 110 | 127 | 107 | - | - | |
| - | M80X6 | 64 | 48 | 115 | 133 | 112 | - | - | |
| - | (M85X6) | 68 | 50 | 120 | 139 | 116 | - | - | |
| - | M90X6 | 72 | 54 | 130 | 150 | 126 | - | - | |
| - | M95X6 | 76 | 57 | 135 | 156 | 131 | - | - | |
| - | M100X6 | 80 | 60 | 145 | 167 | 141 | - | - | |
| - | (M105X6) | 84 | 63 | 150 | 173 | 151 | - | - | |
| - | M110X6 | 88 | 65 | 155 | 179 | 161 | - | - | |
| - | (M115X6) | 92 | 69 | 165 | 191 | 166 | - | - | |
| - | (M120X6) | 96 | 72 | 170 | 196 | 176 | - | - | |
| - | M125X6 | 100 | 76 | 180 | 208 | 176 | - | - | |
| - | (M130X6) | 104 | 78 | 185 | 214 | 181 | - | - | |
이상으로 육각 너트(6각 너트, Hex 너트, 헥스 너트)규격 및 설명서 포스팅을 마치겠습니다
감사합니다
