스터드볼트 규격표 및 설명서



스터드 볼트(Stud Bolt) 설명서

• 스터드볼트(Stud Bolt)는 볼트와 너트를 결합하여 두 부품을 연결하거나 고정하는 데 사용되는 기계적인 연결 요소입니다. 스터드볼트는 일반적으로 두 끝에 나사가 있고, 중앙 부분은 보통 플랫한 모양을 가지며 그 중앙 부분을 부품에 고정합니다. 스터드볼트는 주로 파이프 플랜지 연결 또는 기계 부품 고정에 사용됩니다

• 나사 부분 : 스터드볼트는 양 끝에 외부와 내부 나사를 가지고 있습니다. 이러한 나사는 부품을 고정하고 두 부분을 연결하는 데 사용됩니다.
• 중앙 플랫한 부분 : 스터드볼트의 중앙 부분은 일반적으로 플랫 하며, 부품과 접촉하도록 설계됩니다.
• 용도 : 스터드볼트는 주로 파이프 플랜지 연결에 사용됩니다. 두 플랜지 사이에 스터드볼트를 삽입하고 외부와 내부 나사를 사용하여 플랜지를 밀착시키고 봉인합니다. 또한 스터드볼트는 다양한 기계 부품을 고정하는 데 사용됩니다.
• 재사용 : 스터드볼트는 비교적 쉽게 재사용할 수 있으며, 필요한 경우 부품을 연결하거나 고정하는 데 다시 사용될 수 있습니다.
• 스터드볼트(Stud Bolt) 는 파이프라인 및 여러 기계 구조물에서 일반적으로 사용되며, 부품을 고정하거나 연결하는 데 중요한 부속품입니다. 부품을 빠르게 조립하고 해체할 수 있는 장점을 가지고 있으며, 파이프 플랜지 연결을 봉인하고 강화하는 데 사용됩니다.




스터드 볼트(Stud Bolt) 규격

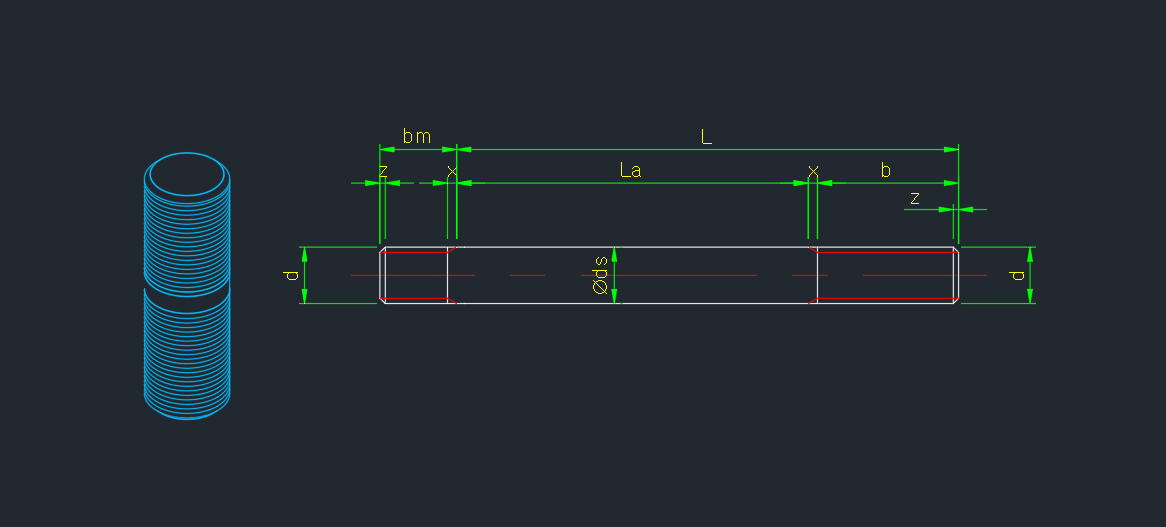

스터드 볼트(Stud Bolt) 캐드 도면입니다

반응형

위 도면과 아래 규격표를 참고하여 확인하여 주시기 바랍니다

호칭지름 (d)	피치 (P)		ds	b	bm			z (약)	L
	보통 나사	가는 나사			1종	2종	3종
4	0.7	-	4	10	-	6	8	0.8	12~40
5	0.8	-	5	12	-	7	10	0.8	12~45
6	1	-	6	14	-	8	12	1	12~52
8	1.25	-	8	18	-	11	16	1.2	12~55
10	1.5	1.25	10	20	12	15	20	1.5	16~100
12	1.75	1.25	12	22	15	18	24	2	20~100
(14)	2	1.5	14	25	18	21	28	2	25~100
16	2	1.5	16	28	20	24	32	2	32~100
(18)	2.5	1.5	18	30	22	27	36	2.5	32~160
20	2.5	1.5	20	32	25	30	40	2.5	32~160



이상으로 스터드 볼트(Stud bolt) 규격표 및 설명에 대한 포스팅을 마치겠습니다
