나비 너트 규격 및 설명서

나비볼트에 대해서 궁금하신 분들은 맨 밑에 링크를 걸어두었으니, 확인하시기 바랍니다

나비너트(Butterfly Nut) 설명서



• 나비너트(Butterfly Nut)는 볼트나 나비와 함께 사용되는 부속품 중 하나로, 특수한 나비 모양을 가지고 있는 너트입니다. 이 나비 모양은 손으로 돌리거나 회전시킬 수 있도록 디자인되어 있어 별도의 공구 없이도 조립 및 조립이 가능합니다. 나비너트는 특히 빠른 조립 및 해제가 필요한 상황에서 사용됩니다.


• 퀵 조립 및 해제 : 나비너트는 퀵 리소스와 해제를 허용하므로 작업자가 빠르게 부품을 조립하거나 해제할 수 있습니다. 이는 피날레 조립 또는 작업 중에 빠른 조정이 필요한 상황에서 유용합니다.


• 용도 : 나비너트는 다양한 응용 분야에서 사용됩니다. 예를 들어, 가구 조립, 컴퓨터 하드웨어 조립, 전자 장치, 농업 및 장비, 그림프레임 및 다른 제품의 조립 또는 고정이 필요한 상황에서 사용됩니다.


• 다양한 크기와 재료 : 나비너트는 다양한 크기와 재료로 제공되며, 특정 응용 분야 및 환경에 따라 선택됩니다.





나비너트(Butterfly Nut) 규격표

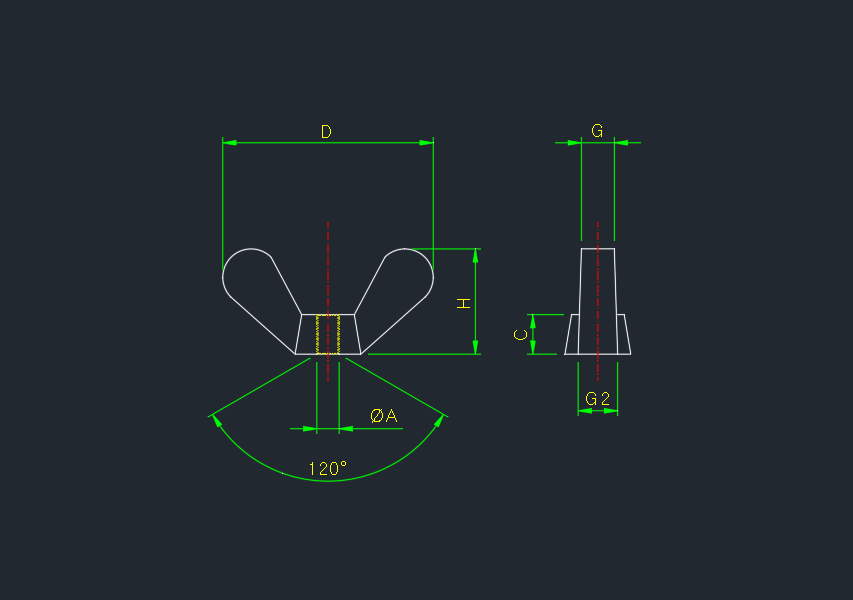

나비너트 캐드 도면입니다

위 도면과 아래 규격표를 참고하여 확인하여 주시기 바랍니다

반응형

나사 호칭 (d)	A (최소)	B (약)	C (최소)	D (기준치수)	H (기준치수)	G1 (최대)	G2 (최대)	a-b (최대)
M2	4	3	2	12	6	2.5	3	0.3
M2.2
M2.5	5	4	3	16	8	2.5	3
M3X0.5								0.4
M4X0.7	7	6	4	20	10	3	4
M5X0.8	8.5	7	5	25	12	3.5	4.5	0.5
M6	10.5	9	6	32	16	4	5
M8	14	12	8	40	20	4.5	5.5	0.6
M10	18	15	10	50	25	5.5	6.5	0.7
M12	22	18	12	60	30	7	8	1
(M14	26	22	14	70	35	8	9	1.1
M16								1.2
(M18)	30	25	16	80	40	8	10	1.4
M20	34	28	18	90	45	9	11	1.5
(M22)	38	32	20	100	50	10	12	1.6
M24	43	36	22	112	56	11	13	1.8



이상으로 나비너트(Butterfly Nut) 규격 및 설명에 대해 포스팅을 마치겠습니다



감사합니다
