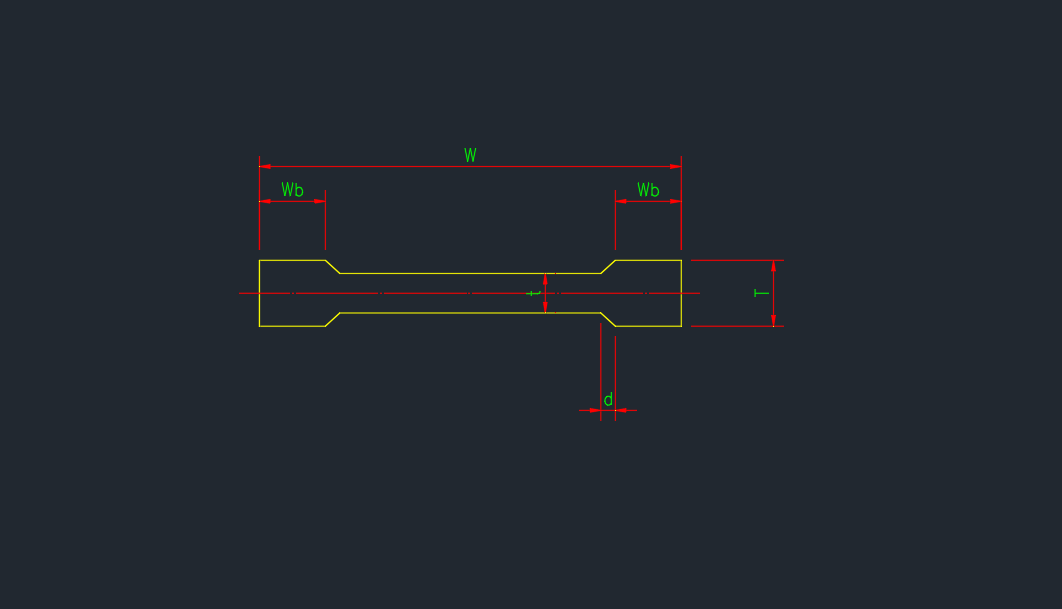

위 도면과 아래 규격표를 같이 참고하여 확인하시기 바랍니다
반응형
I-BAR(아이바) 규격표
| 규격 | 두께 (T) |
두께 (t) |
폭 (W) |
폭 (Wb+d) |
직선도 | 평탄도 | 단위중량 (kg/m) |
|
| 32x5x3 | 기준치 | 5 | 3 | 32 | 5 | 20.0 ↓ | 5.0 ↓ | 0.93 |
| 허용차(mm) | -0.5 | -0.3 | -0.4 | -0.5 | - | - | - | |
| 38x5x3 | 기준치 | 5 | 3 | 38 | 6 | 20.0 ↓ | 5.0 ↓ | 1.1 |
| 허용차(mm) | -0.5 | -0.3 | -0.4 | -0.5 | - | - | - | |
| 44x5x3 | 기준치 | 5 | 3 | 44 | 7 | 20.0 ↓ | 5.0 ↓ | 1.27 |
| 허용차(mm) | -0.5 | -0.3 | -0.4 | -0.5 | - | - | - | |
| 50x5x3 | 기준치 | 5 | 3 | 50 | 8 | 20.0 ↓ | 5.0 ↓ | 1.44 |
| 허용차(mm) | -0.5 | -0.3 | -0.5 | -0.5 | - | - | - | |
| 50x7x4 | 기준치 | 7 | 4 | 50 | 8 | 20.0 ↓ | 5.0 ↓ | 1.98 |
| 허용차(mm) | -0.5 | -0.3 | -0.5 | -0.5 | - | - | - | |
| 65x7x4 | 기준치 | 7 | 4 | 65 | 8 | 20.0 ↓ | 5.0 ↓ | 2.45 |
| 허용차(mm) | -0.5 | -0.3 | -0.5 | -0.5 | - | - | - | |
| 75x7x4 | 기준치 | 7 | 4 | 75 | 10 | 20.0 ↓ | 5.0 ↓ | 2.86 |
| 허용차(mm) | -0.5 | -0.3 | -0.5 | 0.5 | - | - | - | |
이상으로 I-BAR(아이바) 규격표 및 단위중량(무게)에 대해 포스팅하였습니다
