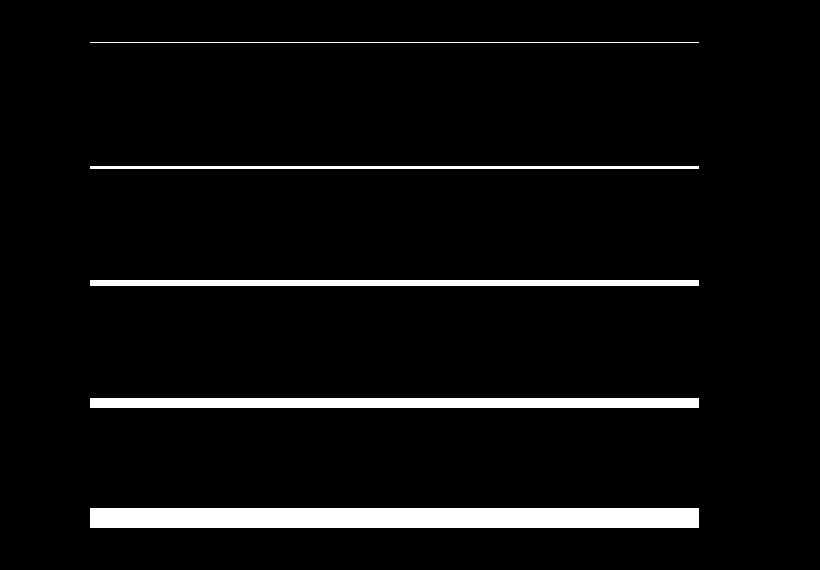

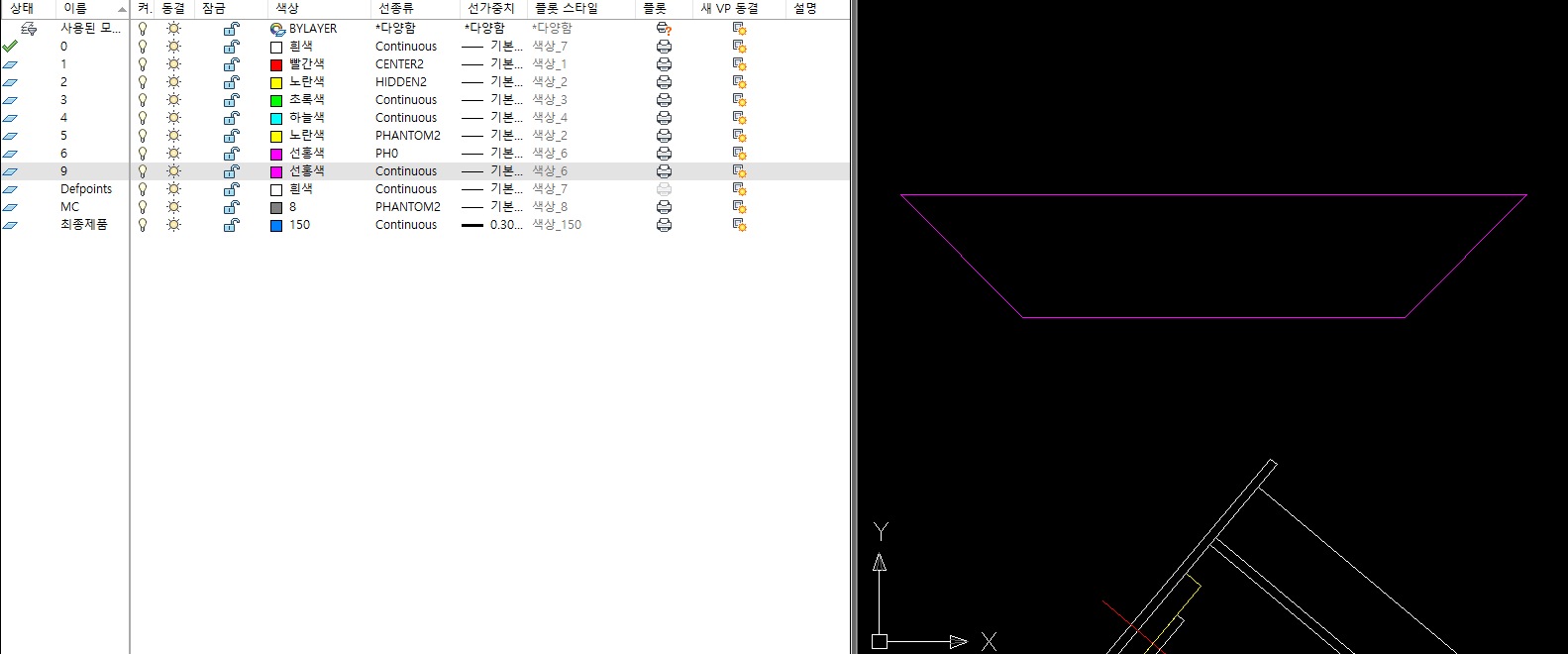

안녕하세요~ 오늘은 도면을 출력할 때 일부 선이 출력이 안 나오는 이유에 대해서 알아보겠습니다! 우선 저는 캐드 파일에서 5개의 선을 그려서 미리 보기로 어떻게 나오는지 보도록 하겠습니다! 보시면 가운데 있는 하늘색 선이 출력 안되는 걸 보실 수 있으시죠? 자 이제 해결해 보겠습니다 명령어 LAYER 엔터를 눌러주시면 도면층 특성 관리자 라는 창이 나오는데요 이제 프린터 금지표시가 된 걸 한번 누르시면! 이상으로 캐드 출력할 때 일부 선 출력 안되는 현상을 해결하는 방법이었습니다! 감사합니다!

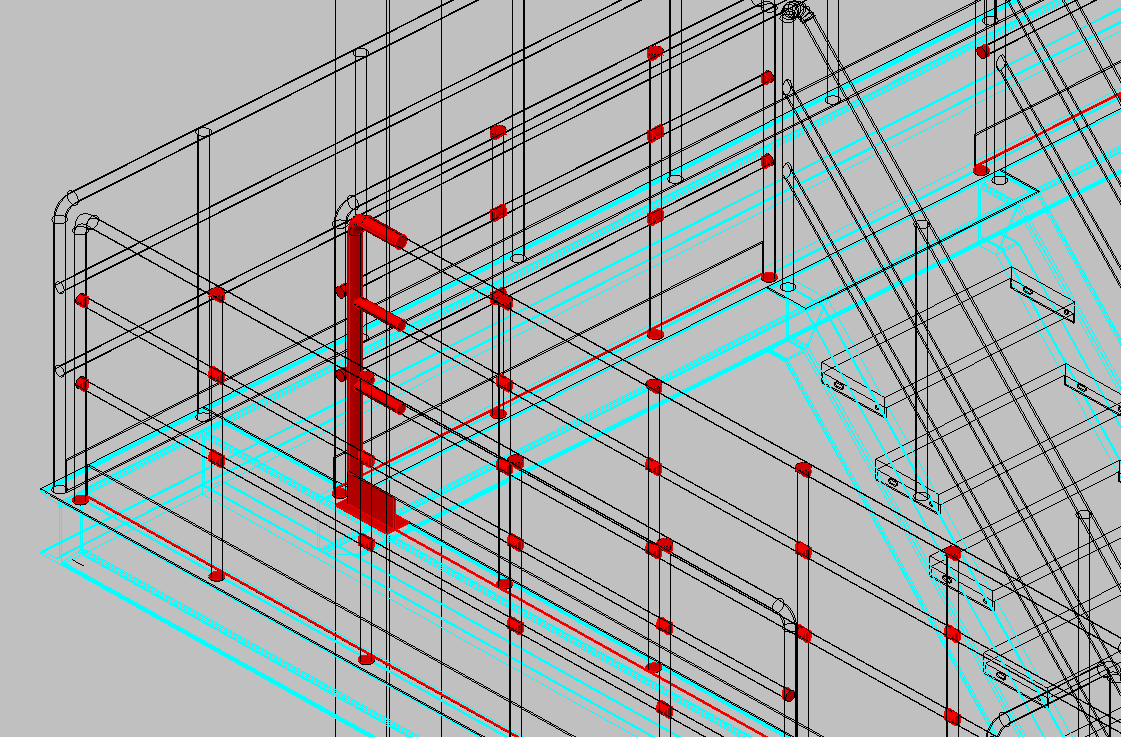

안녕하세요 오늘은 복잡한 도면에서 아주 간단하게 캐드 간섭 확인 기능을 사용해 볼 건데요~ 설계하시는 분들은 간섭 아주 중요하고 예민한 부분이죠! *모델링 파일이 없으신 분은 밑에 원형과 삼각형으로도 테스트를 하였으니 (만드는 방법 첨부), 참고하여 주시기 바랍니다^^ 간단하게 사각과 원형 이런 식으로 모델링 하셔서 테스트해보셔도 됩니다 ^^ 명령어는 interfere 을 입력하고 엔터 눌러줍니다! 여기서 중요한 건 뷰포트입니다! 뷰포트는 3D 모델링 형상을 보이게 하면 간섭 체크가 잘 안될 수 있으니, 모델링이 아닌 선으로 나오게 설정해주시면 됩니다! 이제 설정 다 하셨으면 확인 눌러주시면 됩니다! 이제 다음을 누르면 해당 부위를 확대해서 아까 설정한 대로 붉게 표시가 될 겁니다! 그럼 붉은 부분은 간..

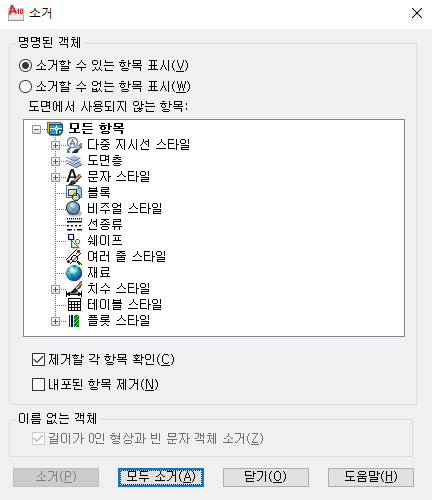

안녕하세요^^ 캐드 작업하다 보면 튕길 때도 있고, 용량이 커지면 다운될 때도 있죠? 만약 캐드가 튕겨서 미처 저장하지 못한 파일을 찾고 싶으시다면 맨 밑에 링크에서 확인해 보시기 바랍니다! 우선 용량도 줄이고 동시에 렉도 없애는 방법입니다 1. 명령어 PURGE -> 엔터! 이런 식으로 소거하는 창이 나옵니다! 여기서 모두 소거 클릭해 줍니다! 도면에 아무런 지장이 없으니, 모두 소거해 주시면 됩니다! 2. 명령어 AUDIT입니다 AUDIT 엔터 누르면 "탐지된 오류를 수정하겠습니까?"라고 질문이 나오는데 예(Y) 눌러주시면 됩니다! 3. 캐드가 튕겨서 미처 저장을 하지 못하셨다면 아래 링크를 통해 자동 저장된 파일을 확인하시기 바랍니다^^ https://reviewmanager.tistory.com/..

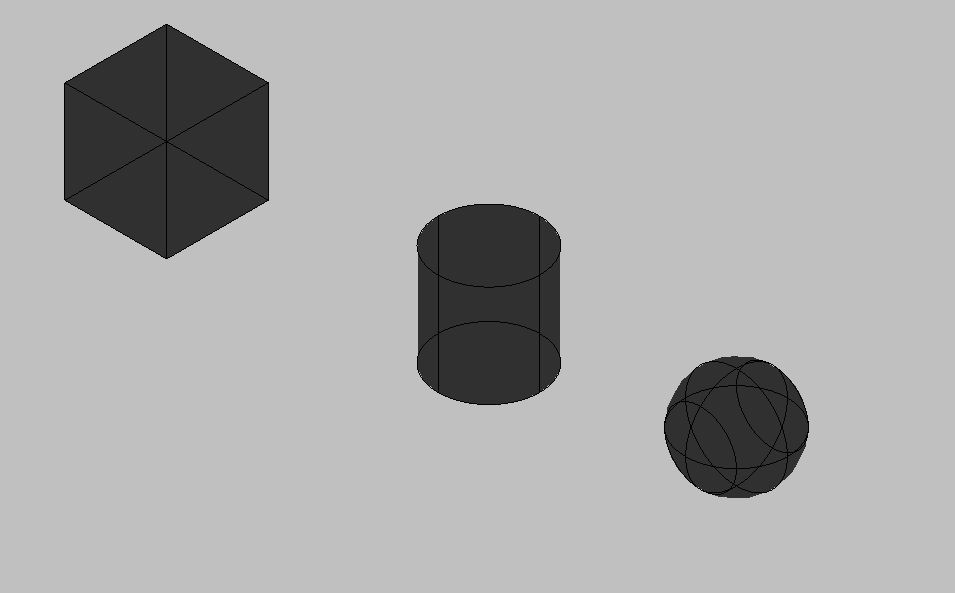

안녕하세요 이번 강의는 오토캐드로 3D 모델링 하는 방법입니다 우선 사각형과 원기둥 원형(구)를 만드는 방법은 아래 링크에서 그림을 그리는 방법을 연습하고 오시기 바라겠습니다! https://reviewmanager.tistory.com/15 [1강] 3D 캐드 사각형과 원형 원기둥 만들기! 안녕하세요 오토캐드를 사용하시는 많은 여러분 3D는 익숙하지 않으시죠? 하지만 시대 흐름에 맞게 우리도 3D를 공부해야 합니다! 우리가 만들어볼 도형은 우선 작업 공간을 3D 모델링으로 변경 reviewmanager.tistory.com 그럼 연습하신 대로 사각형 원기둥 원형을 준비해 주도록 합니다! 위 사진대로 준비가 되셨나요? 기본적으로 우리는 2D 와이어 프레임으로 설정이 되어있습니다! 그럼 이제 뷰를 바꿔서 ..

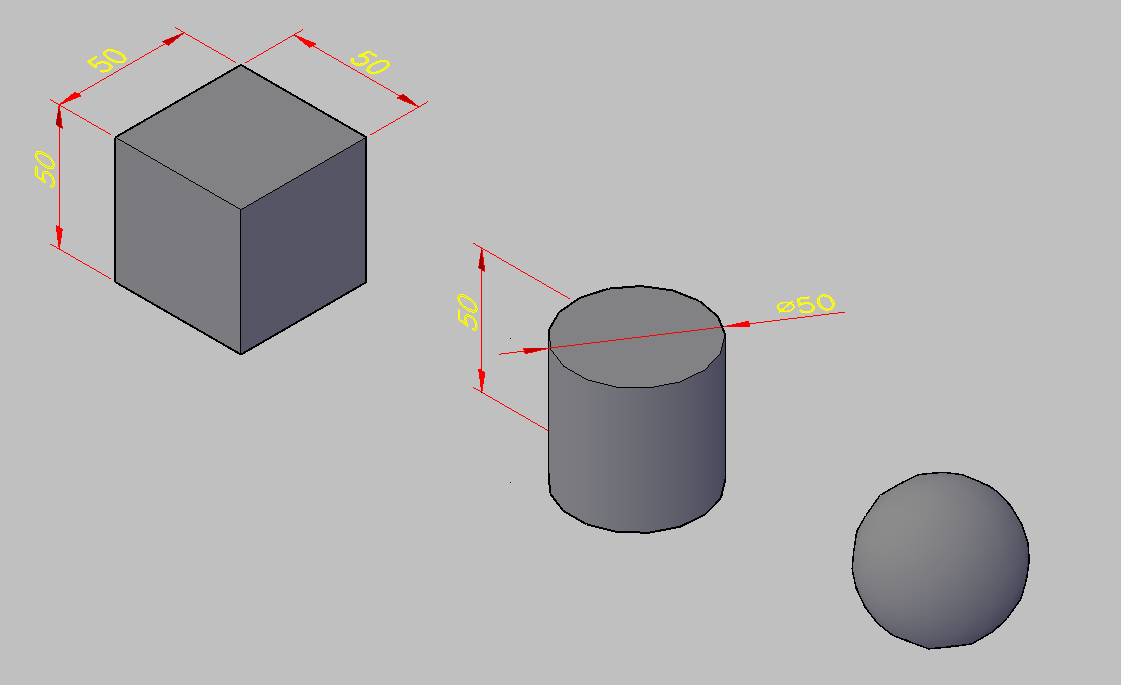

안녕하세요 오토캐드를 사용하시는 많은 여러분 3D는 익숙하지 않으시죠? 하지만 시대 흐름에 맞게 우리도 3D를 공부해야 합니다! 우리가 만들어볼 도형은 우선 작업 공간을 3D 모델링으로 변경해 줍니다! 자 이제 사각형, 원기둥, 원을 그리는 방법은 두 가지가 있습니다! 홈 메뉴에 있는 도형 클릭하는 것과 돌출을 이용해서 만드는 방법이 있는데, 우선 도형을 바로 만들어 보겠습니다! 상자를 클릭해 주고, 기준점 아무 곳이나 클릭! 여기서 보통 저희는 X 값과 Y 값 두 가지만 입력해서 50,50 엔터를 눌러줬는데 이번엔 Z 값이 들어가기 때문에 3번 입력해야 합니다! Z 값은 세 번째에 넣어주면 됩니다! 그럼 이제 정사각형을 만들어 줄 것이니, 50,50,50 엔터! 눌러주면 정사각형이 완성되었습니다! 이번..

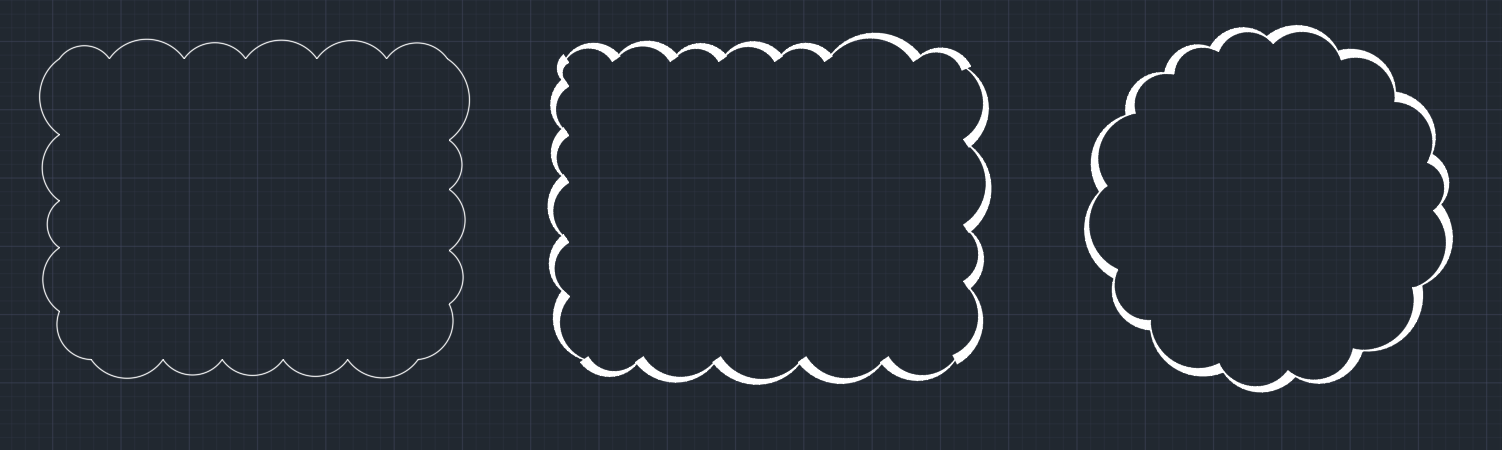

안녕하세요~ 오늘의 강의는 캐드 구름 마크 (수정 마크) 넣는 방법에 대해서 소개해드리려고 합니다! 아래 사진처럼 스타일이 다양한 예시를 만들어볼 겁니다! 우선 사각형(REC)과 원형(C)을 만들어줍니다! 사이즈는 상관없습니다! 단! 일반 라인으로 그리지 마시고 폴리 라인을 꼭 만들어 주시기 바랍니다! 이제 명령어 REVCLOUD를 입력해 줍니다! (엔터) 그럼 첫 번째로 구름 모양의 간격을 조정해 줄 겁니다! 호 길이(A) 엔터! 값을 입력해 주고 엔터! 객체(O) 엔터! 직사각형 클릭 후 엔터! 그럼 벌써 구름 마크가 만들어졌죠? 비율에 대해서 말씀드리겠습니다! 이런 식으로 비율을 맞춰주면 됩니다! 이제 구름 마크의 스타일을 바꿔 볼 겁니다 두툼한게 아무래도 더 이쁘겠죠? REVCLOUD 엔터! ->..

안녕하세요 오늘은 캐드로 원뿔을 전개하는 방법을 소개하려고 합니다! 원뿔은 참 전개할 일이 많죠 바로 시작하겠습니다 (전개 시간은 5분 이내입니다!) 그럼 응용을 해야 하니, 전개하는 방법을 같이 익혀보도록 하죠! 우선 아래와 같이 도면을 준비해 줍니다! 그럼 이제 원주율을 구해야 합니다! 원주율은 두 가지를 구할 겁니다! 원뿔(콘) 하단의 80파이입니다! 80x3.14159(파이) = 251.3272입니다 원뿔(콘) 상단의 40파이 계산입니다 40x3.14159(파이) = 125.6636입니다! 두 값을 이용해 보도록 하겠습니다 LEN 엔터 -> T(자르기) 엔터 -> 남길 호 길이 입력 (상단 계산) 사진 참조하셔서 자르시면 됩니다! 그리고 옆면 53.85부분도 양쪽 선을 이어줍니다 (초록색 선) 이..

안녕하세요~ 오늘은 많은 질문이 있던 각구마루 전개하는 방법을 소개하려고 합니다! 우선 각구마루는 난이도가 있어 보이지만, 하다 보면 5분 이내로 전개가 가능한 간단한 도형입니다! 일단 예시 사진입니다! 위 사진처럼 연습을 자주 해주시고, 필요하신 곳에 사용하시기 바랍니다! 시작합니다~! 우선 각구마루 도형을 준비해 줍니다! 위 사진처럼 준비가 되셨으면 천천히 따라오시면 됩니다^^ 우선 뷰포트를 남서 등각투영으로 변경하겠습니다! 뷰포트를 수정하면 아래와 같이 보일 겁니다! 자 이제 빈 공간에 100x100 사각형과 지름이 70인 원형을 하나 그려줍니다! 준비가 되셨으면 사각형을 밑으로 내릴 겁니다! 사각형을 선택하시고, m 엔터 -> 0,0,-70 엔터 눌러줍니다 (이동) (아래로 70mm 이동하는 겁니..

오늘은 오토캐드에서 많이 사용하는 화살표 그리는 방법에 대해 알려드리겠습니다! 잘 모르시는 분들은 치수선을 깨서 화살표로 만드시거나, 아니면 직접 라인으로 그리시는 분들도 간혹 계시더라고요! 그래서 쉽고 빠르게 지시선 만들 수 있는 방법을 공유하려고 가져왔습니다! 지시선은 아래 사진과 같이 다양한 종류로 나눠져있습니다! 우선 지시 선의 명령어는 QLEADER입니다! 단축키는 LE이고요 LE 엔터 -> S(설정) -> 엔터를 눌러주시면 지시선 설정이 나옵니다 이런 식으로 세 가지 탭이 있는데 자주 사용하는 건 지시선 및 화살표에서 지시선을 한계 없이 사용하는 부분을 가장 많이 사용합니다! 지시선을 보통 한 번만 꺾어서 사용하지만, 간혹 두 번 세 번씩 꺾어야 할 때가 있어서 한계 없음으로 체크하시는 게 사..

안녕하세요 오늘은 캐드를 사용하다 강제 종료 당해서 오신 분들이 대부분이 실 건데요~ 간단 명료하게 설명드리겠습니다! 우리 이런 화면 정말 많이 봤고, 볼 때마다 분노가 차오르죠? 모든 캐드 사용자가 한 번쯤 겪은 상황이라고 생각해요 그렇다면 캐드가 강제 종료되었을 때 담배 피우러 가거나, 키보드를 부수지 말고, 침착하게 포스팅 보시면 됩니다! 저희는 캐드에서 자동 저장 기능을 이용할 겁니다! 자 바로 시작하겠습니다! 우선 명령어 OPTION (옵션) 단축키는 OP입니다! OP 엔터 눌러주시면 아래와 같은 화면이 나올 거예요~ 위 경로로 들어가 보시면 자동 저장이 되어있는 파일을 찾으실 수 있을 겁니다! 그리고 자동 저장 경로 설정은 위에 찾아보기를 클릭하시고 경로를 지정하시면 됩니다! 만약 저장이 안 ..
