안녕하세요
오토캐드를 사용하시는 많은 여러분 3D는 익숙하지 않으시죠?
하지만 시대 흐름에 맞게 우리도 3D를 공부해야 합니다!
우리가 만들어볼 도형은

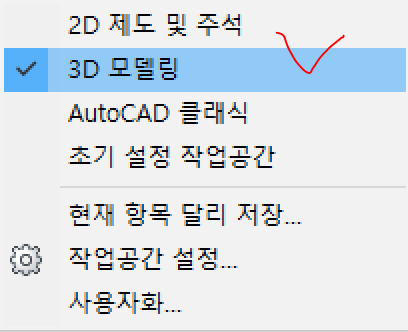

우선 작업 공간을 3D 모델링으로 변경해 줍니다!
자 이제 사각형, 원기둥, 원을 그리는 방법은 두 가지가 있습니다!
홈 메뉴에 있는 도형 클릭하는 것과 돌출을 이용해서 만드는 방법이 있는데,
우선 도형을 바로 만들어 보겠습니다!

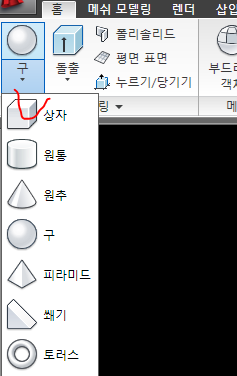

상자를 클릭해 주고, 기준점 아무 곳이나 클릭!
여기서 보통 저희는 X 값과 Y 값 두 가지만 입력해서 50,50 엔터를 눌러줬는데
이번엔 Z 값이 들어가기 때문에 3번 입력해야 합니다!
Z 값은 세 번째에 넣어주면 됩니다!
그럼 이제 정사각형을 만들어 줄 것이니, 50,50,50 엔터!
눌러주면 정사각형이 완성되었습니다!

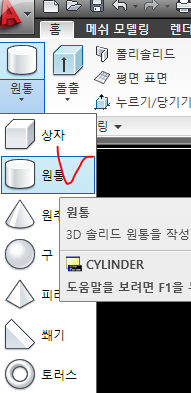

이번엔 원통(원기둥)을 모델링 해줄 겁니다!
원통 엔터 누르고
25 (반지름), 50(높이) 엔터!
참 쉽죠!?

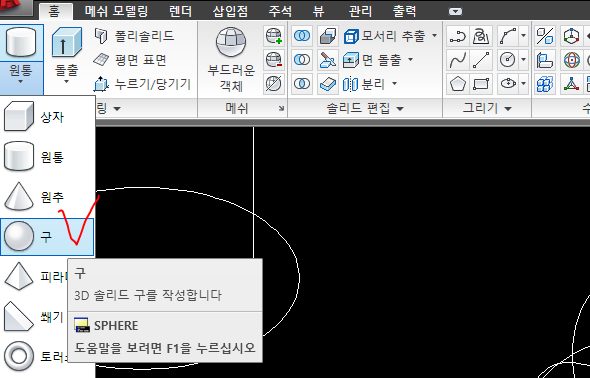

마지막으로 원형(구)를 그려보겠습니다!
구 클릭하시고, 반지름인 25를 입력하고, 엔터! 누르시면 됩니다!

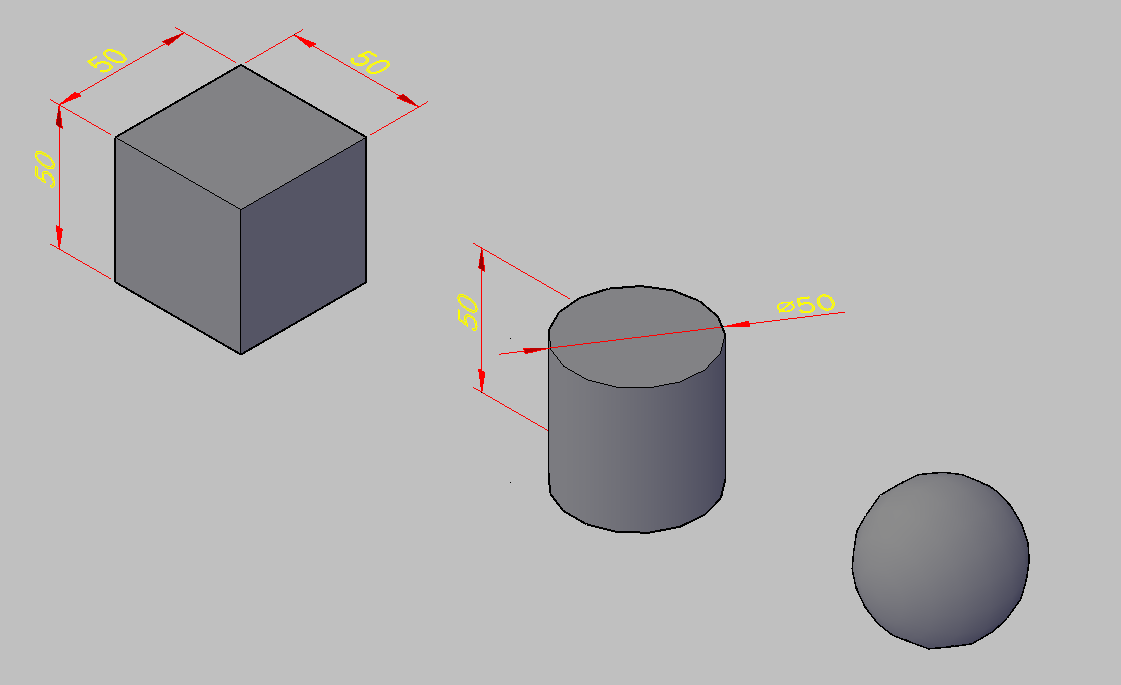

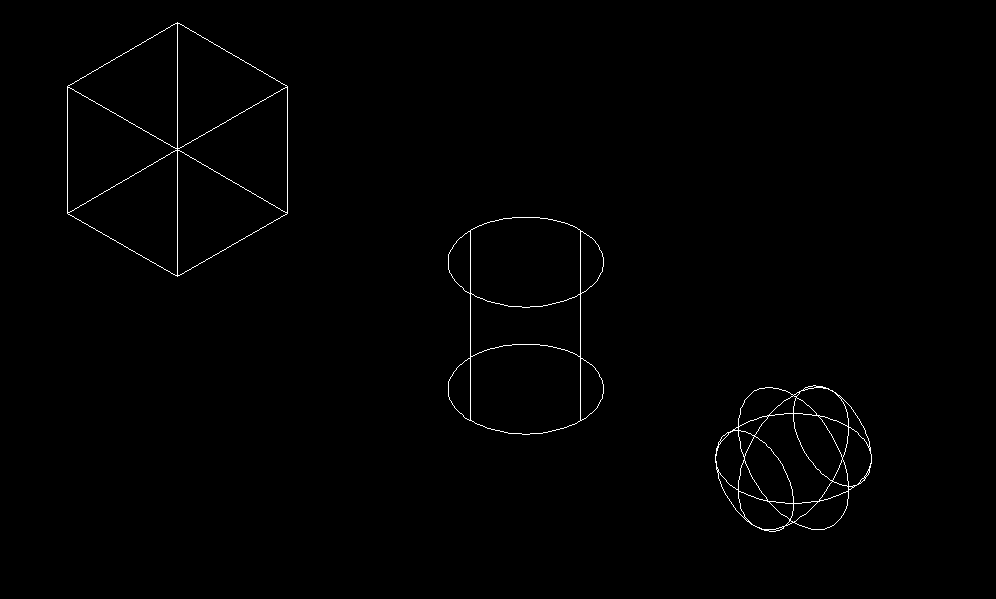

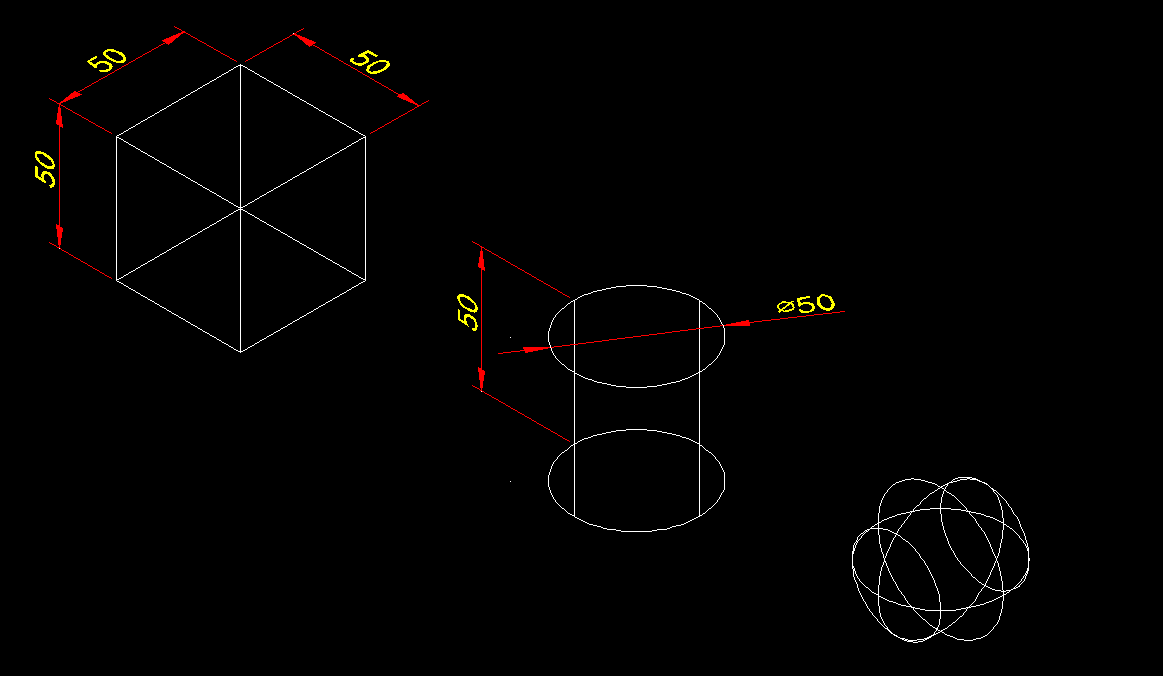

세가지 도형을 그렸습니다!

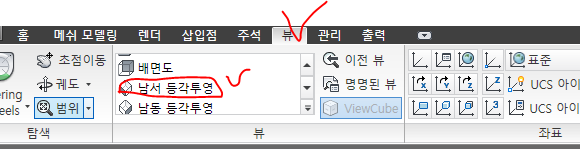

다음으로 모델링 (3D) 형상으로 확인하는 방법은 다음 강의에 올려보도록 하겠습니다!
강의 링크는 아래 있습니다!
