오토캐드 자동으로 간섭 확인 하는법

안녕하세요

오늘은 복잡한 도면에서 아주 간단하게 캐드 간섭 확인 기능을 사용해 볼 건데요~

설계하시는 분들은 간섭 아주 중요하고 예민한 부분이죠!

*모델링 파일이 없으신 분은 밑에 원형과 삼각형으로도 테스트를 하였으니 (만드는 방법 첨부),

참고하여 주시기 바랍니다^^

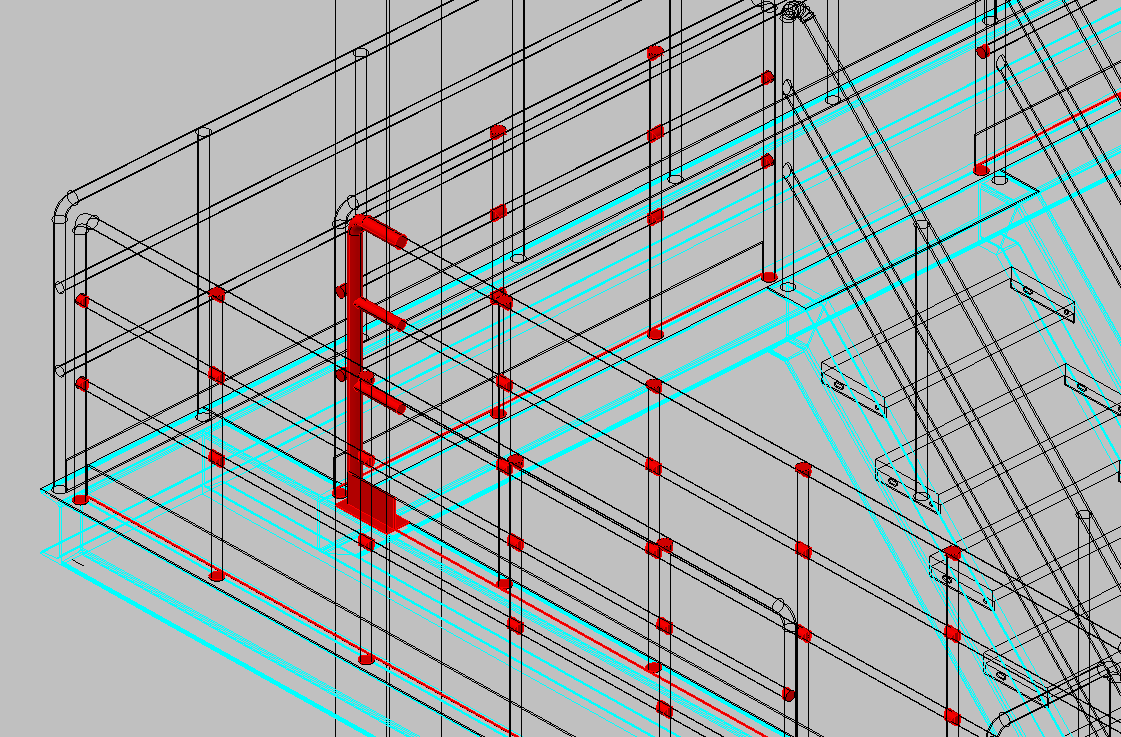

우리가 해볼 건 이런 식으로 자동으로 간섭 확인입니다!

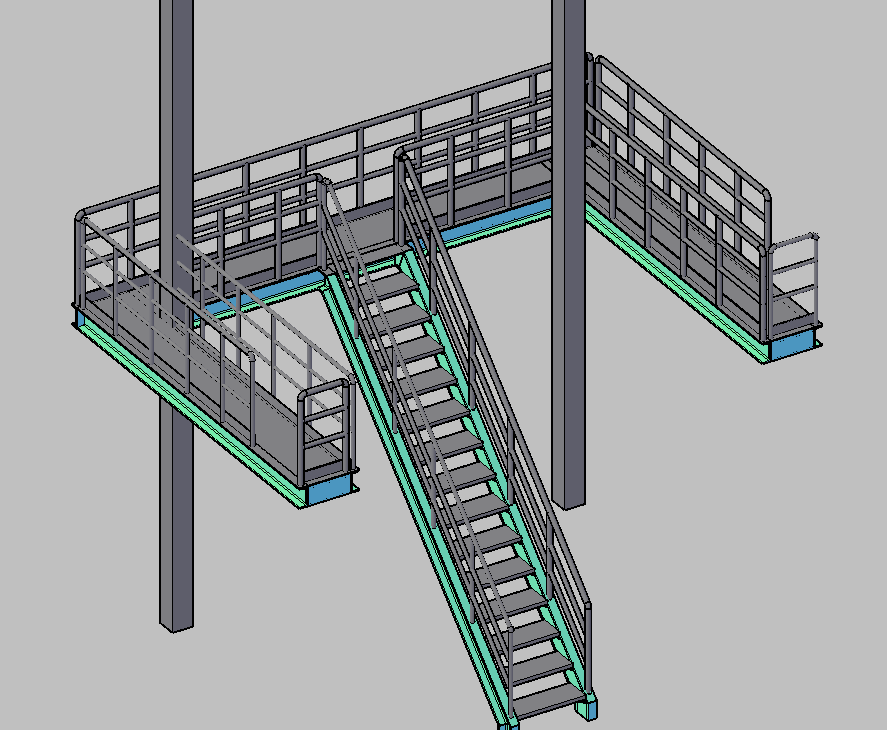

우선 이런 식으로 모델링 한 파일을 열어줍니다!

간단하게 사각과 원형 이런 식으로 모델링 하셔서 테스트해보셔도 됩니다 ^^

명령어는 interfere 을 입력하고 엔터 눌러줍니다!

반응형

설정을 들어가보죠! 설정(S) 엔터!

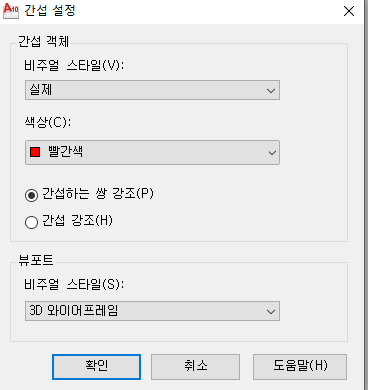

간섭 설정이 나왔습니다!

여기서 중요한 건 뷰포트입니다! 뷰포트는 3D 모델링 형상을 보이게 하면 간섭 체크가 잘 안될 수 있으니,

모델링이 아닌 선으로 나오게 설정해주시면 됩니다!

이제 설정 다 하셨으면 확인 눌러주시면 됩니다!

자 이제 명령어 다시 엔터 누르시고, 검사할 영역 선택하고, 검사(K) 엔터 누르시면 됩니다!

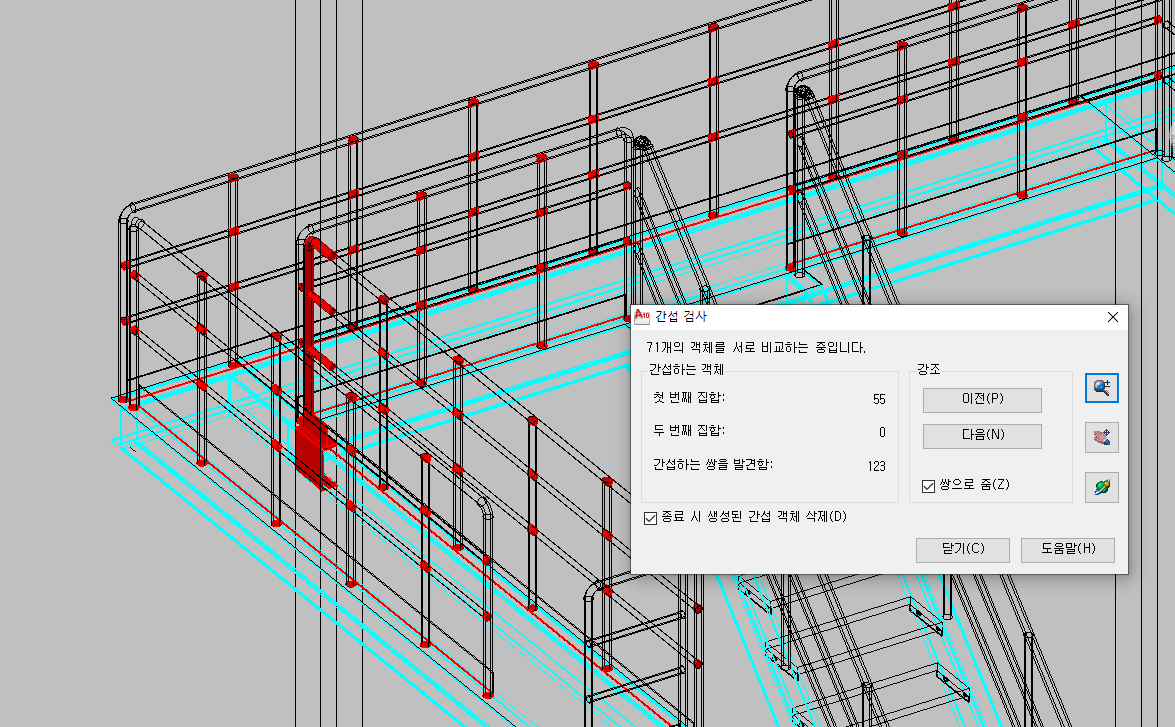

그럼 이런 식으로 간섭하는 쌍을 123개 발견했다는 겁니다

이제 다음을 누르면 해당 부위를 확대해서 아까 설정한 대로 붉게 표시가 될 겁니다!

그럼 붉은 부분은 간섭이니, 수정해 주시면 되겠죠?

그리고, 이동이나 확대는 간섭 검사 창 우측에 돋보기나 손바닥 모양으로 이동하면서 확인하셔도 되고,

강조에 다음 버튼을 눌러서 확인해 보실 수 있습니다!

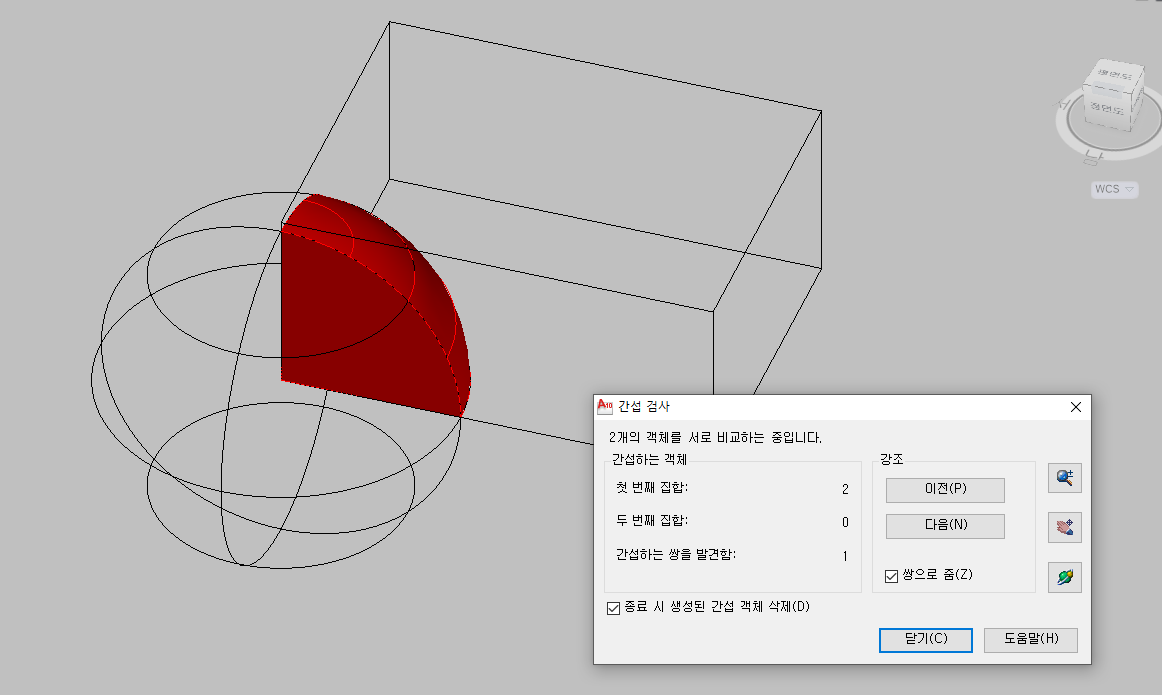

간단하게 원형과 사각형으로 한 번 더 확인해 보고 마무리하겠습니다

마지막으로 원형과 사각형 모델링 하는 방법은 아래 링크에 강의를 남겨놓았으니, 확인해 주시기 바랍니다

https://reviewmanager.tistory.com/15

[1강] 3D 캐드 사각형과 원형 원기둥 만들기!

감사합니다!
