안녕하세요~
오늘의 강의는 캐드 구름 마크 (수정 마크) 넣는 방법에 대해서 소개해드리려고 합니다!

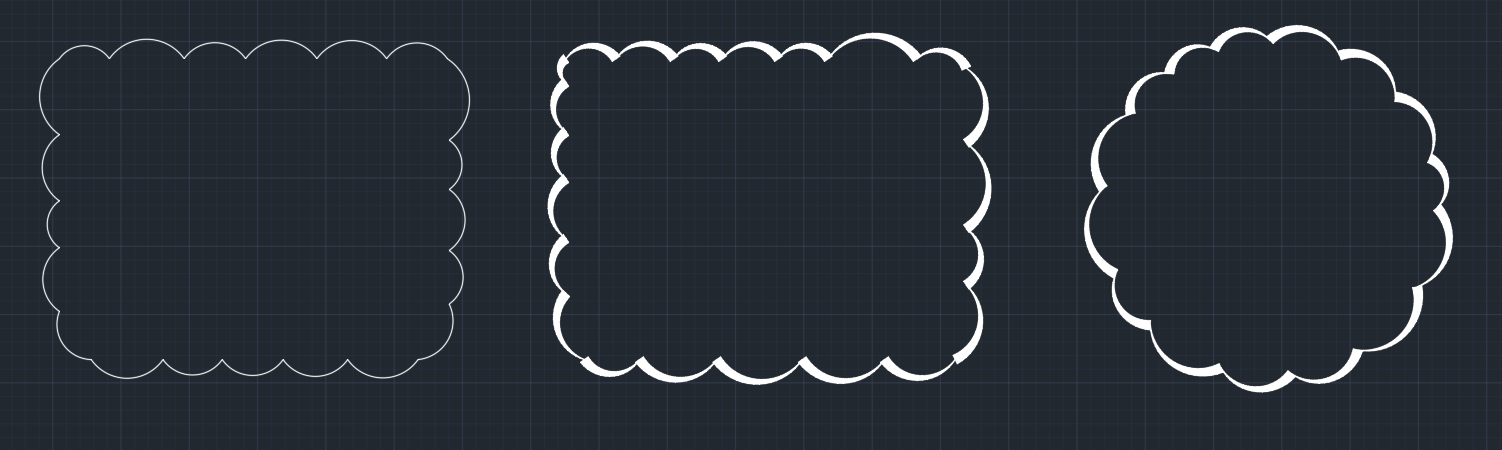

아래 사진처럼 스타일이 다양한 예시를 만들어볼 겁니다!
우선 사각형(REC)과 원형(C)을 만들어줍니다!
사이즈는 상관없습니다!
단! 일반 라인으로 그리지 마시고 폴리 라인을 꼭 만들어 주시기 바랍니다!
이제 명령어 REVCLOUD를 입력해 줍니다! (엔터)
그럼 첫 번째로 구름 모양의 간격을 조정해 줄 겁니다!
호 길이(A) 엔터!
값을 입력해 주고 엔터!
객체(O) 엔터!
직사각형 클릭 후 엔터!
그럼 벌써 구름 마크가 만들어졌죠?

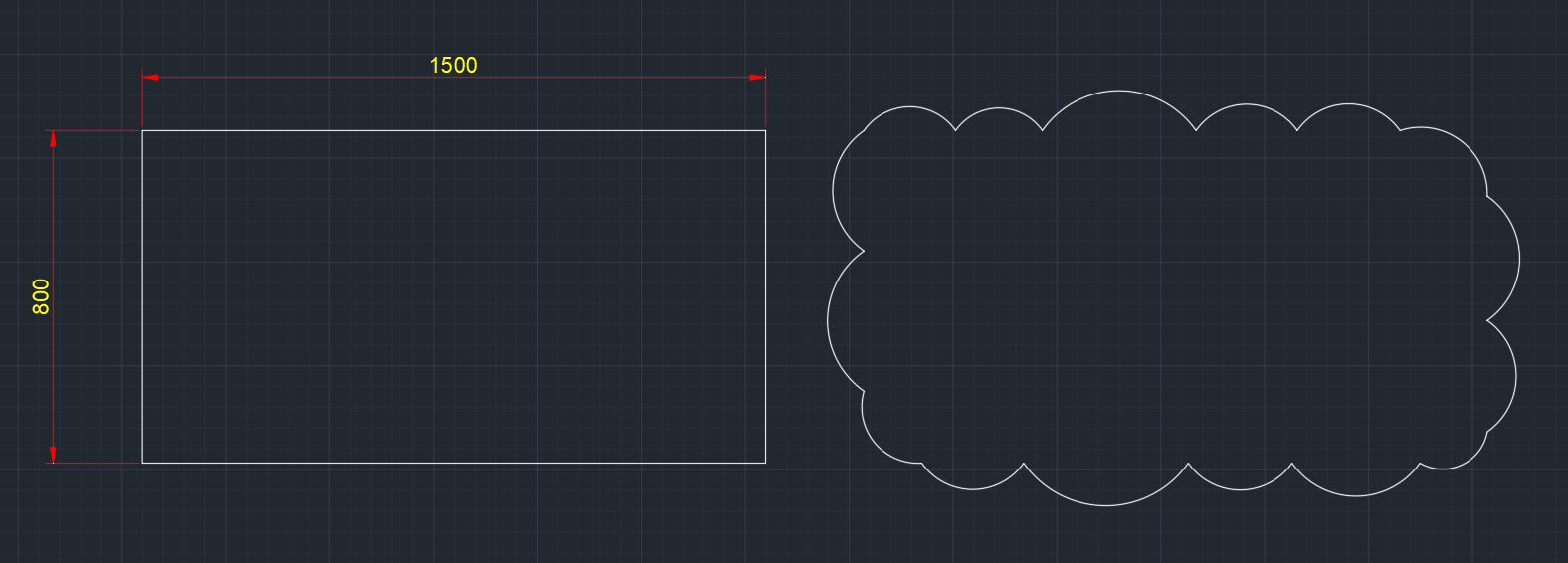

비율에 대해서 말씀드리겠습니다!
이런 식으로 비율을 맞춰주면 됩니다!
이제 구름 마크의 스타일을 바꿔 볼 겁니다
두툼한게 아무래도 더 이쁘겠죠?

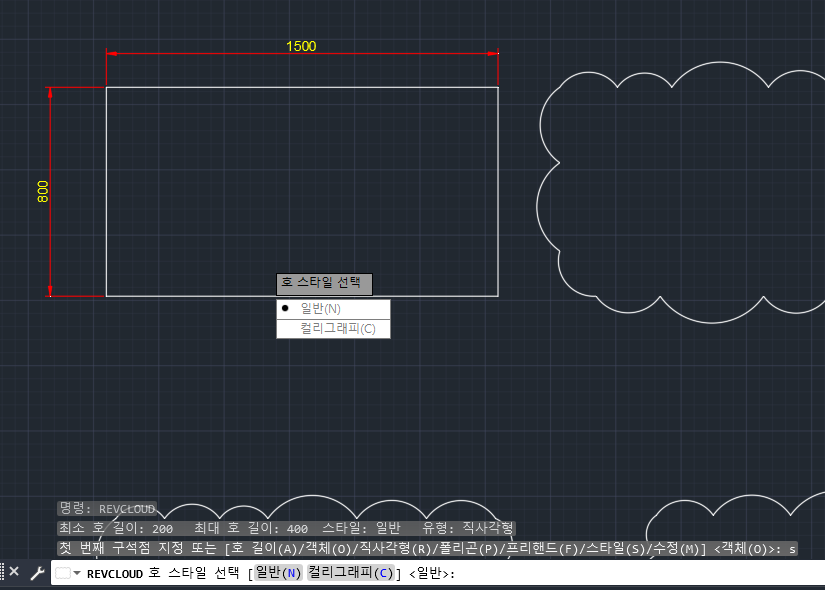

REVCLOUD 엔터! -> 스타일( S) 엔터 -> 컬러 그래피(C) 엔터!

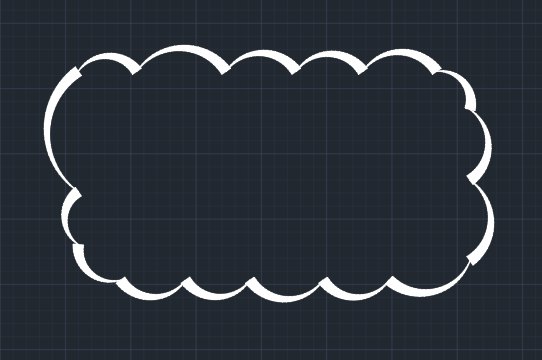

후 직사각형을 눌러주면 아래 사진처럼 나옵니다!
자 여러분들도 잘 나왔나요???

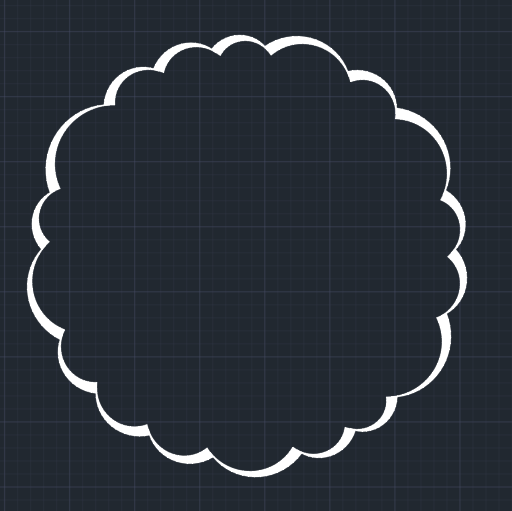

원형도 똑같이 복습해 보겠습니다!
반응형
REVCLOUD 엔터 -> 호 길이 입력된 값 -> 스타일 : 컬러 그래피 -> 원형 선택입니다!

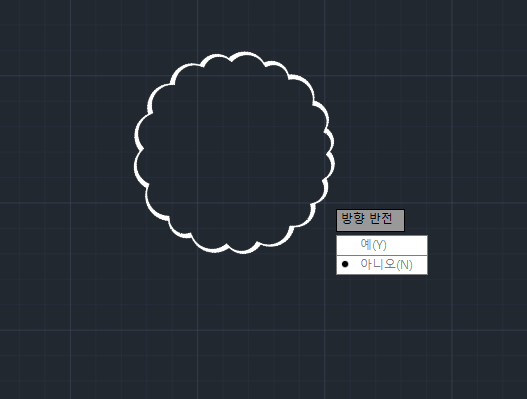

그리고 마지막으로 구름 마크 반전을 시켜보겠습니다!
여기서 예(Y)를 클릭해 주면 됩니다!

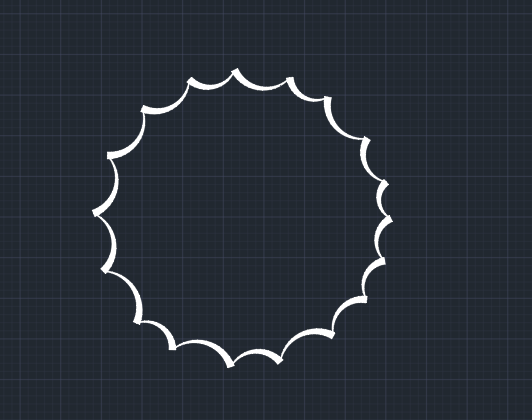

반전된 모습 보이죠?
캐드 구름 마크는 이제 껌입니다 ^^ 하하
감사합니다!
