캐드 출력할 때 일부 선 출력 안됨 (해결법)

안녕하세요~

오늘은 도면을 출력할 때 일부 선이 출력이 안 나오는 이유에 대해서 알아보겠습니다!

우선 저는 캐드 파일에서 5개의 선을 그려서 미리 보기로 어떻게 나오는지 보도록 하겠습니다!

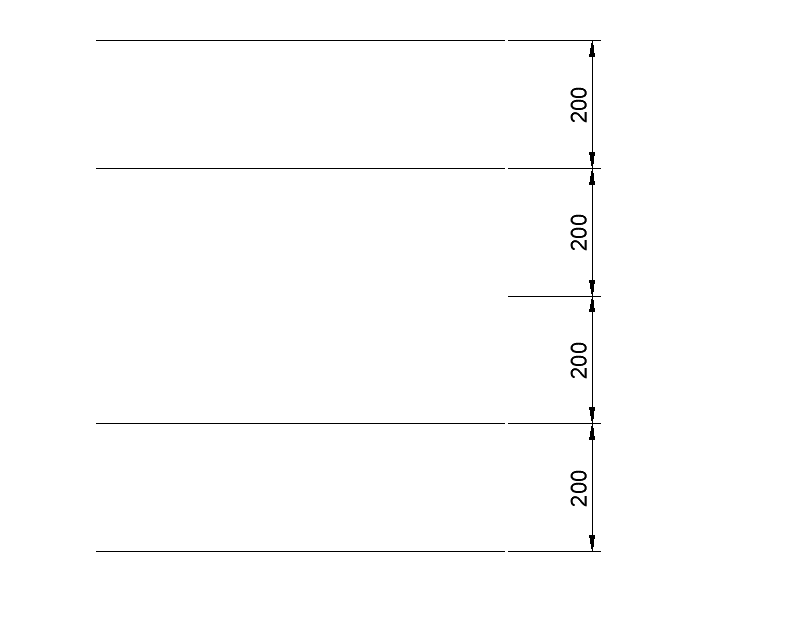

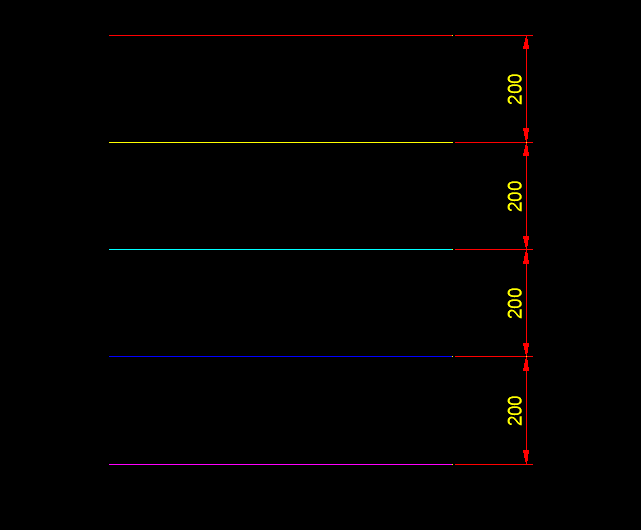

좌측이 캐드 파일 상에서 그린 도면이고, 우측이 출력할 때 미리 보기를 한 화면인데요

보시면 가운데 있는 하늘색 선이 출력 안되는 걸 보실 수 있으시죠?

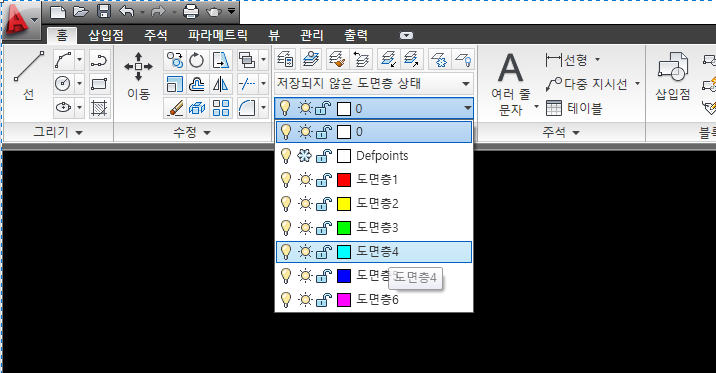

보통 우리가 레이어를 보는 방식으로는 아무 문제가 없는걸 알 수 있습니다!

자 이제 해결해 보겠습니다

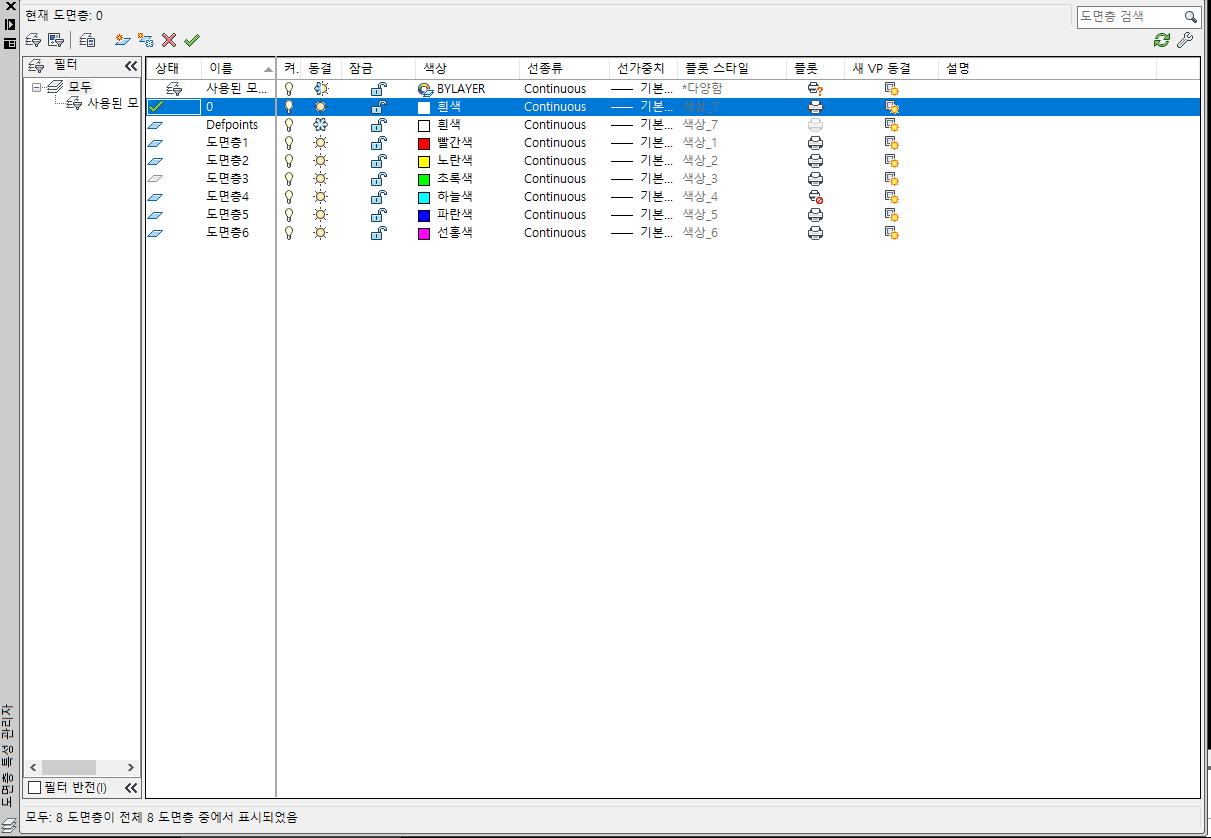

명령어 LAYER 엔터를 눌러주시면 도면층 특성 관리자 라는 창이 나오는데요

반응형

LAYER 엔터! 하면 이 창이 나옵니다

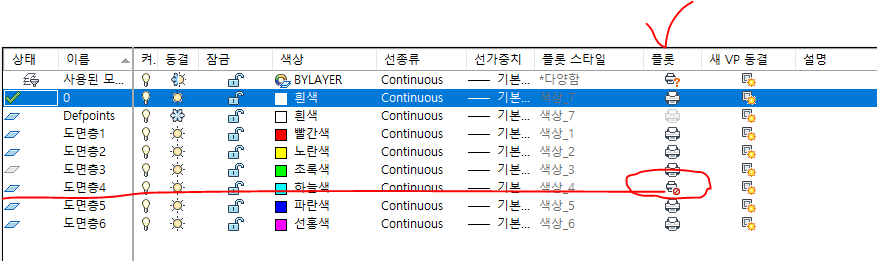

자 여기서 도면층4 하늘색 레이어 플롯 부분에 프린트가 X 표시되어 있는 걸 볼 수 있으시죠?

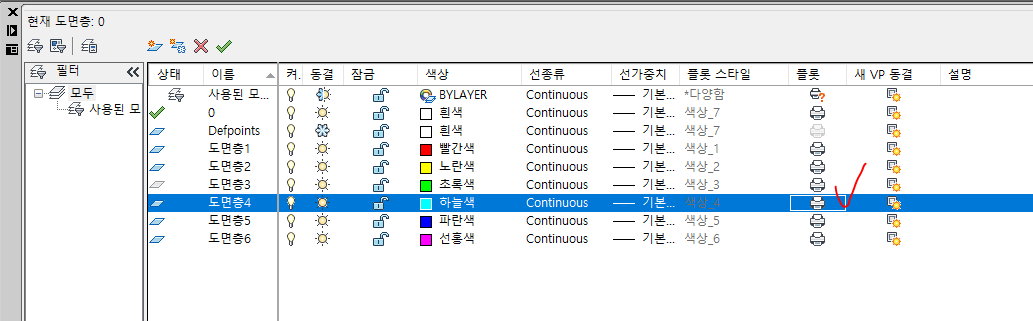

이제 프린터 금지표시가 된 걸 한번 누르시면!

정상적으로 프린터 모양이 나온 걸 볼 수 있으시죠?

이상으로 캐드 출력할 때 일부 선 출력 안되는 현상을 해결하는 방법이었습니다!

감사합니다!
