오토캐드 마스터

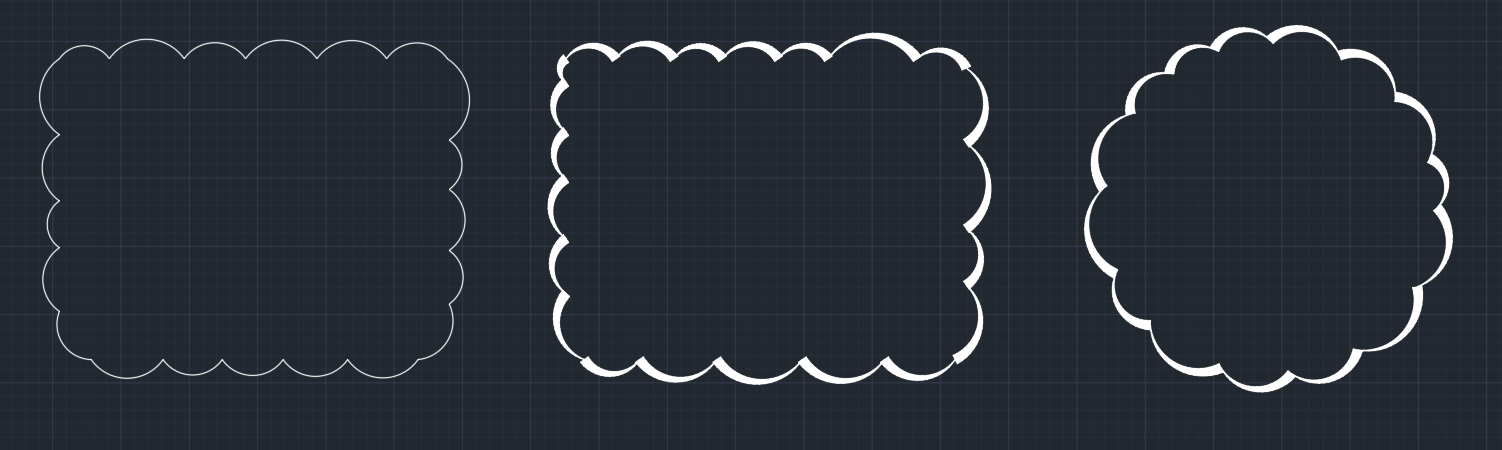

안녕하세요~ 오늘의 강의는 캐드 구름 마크 (수정 마크) 넣는 방법에 대해서 소개해드리려고 합니다! 아래 사진처럼 스타일이 다양한 예시를 만들어볼 겁니다! 우선 사각형(REC)과 원형(C)을 만들어줍니다! 사이즈는 상관없습니다! 단! 일반 라인으로 그리지 마시고 폴리 라인을 꼭 만들어 주시기 바랍니다! 이제 명령어 REVCLOUD를 입력해 줍니다! (엔터) 그럼 첫 번째로 구름 모양의 간격을 조정해 줄 겁니다! 호 길이(A) 엔터! 값을 입력해 주고 엔터! 객체(O) 엔터! 직사각형 클릭 후 엔터! 그럼 벌써 구름 마크가 만들어졌죠? 비율에 대해서 말씀드리겠습니다! 이런 식으로 비율을 맞춰주면 됩니다! 이제 구름 마크의 스타일을 바꿔 볼 겁니다 두툼한게 아무래도 더 이쁘겠죠? REVCLOUD 엔터! ->..

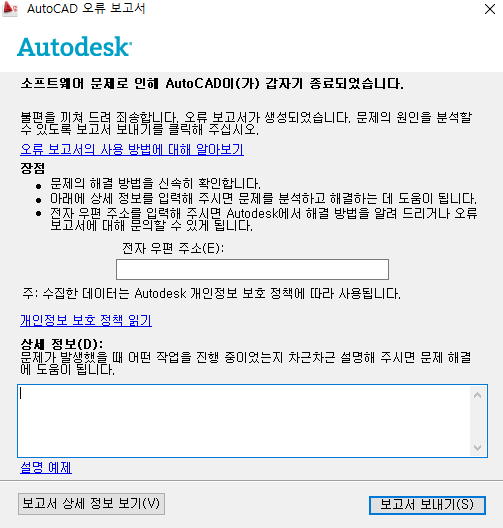

안녕하세요 오늘은 캐드를 사용하다 강제 종료 당해서 오신 분들이 대부분이 실 건데요~ 간단 명료하게 설명드리겠습니다! 우리 이런 화면 정말 많이 봤고, 볼 때마다 분노가 차오르죠? 모든 캐드 사용자가 한 번쯤 겪은 상황이라고 생각해요 그렇다면 캐드가 강제 종료되었을 때 담배 피우러 가거나, 키보드를 부수지 말고, 침착하게 포스팅 보시면 됩니다! 저희는 캐드에서 자동 저장 기능을 이용할 겁니다! 자 바로 시작하겠습니다! 우선 명령어 OPTION (옵션) 단축키는 OP입니다! OP 엔터 눌러주시면 아래와 같은 화면이 나올 거예요~ 위 경로로 들어가 보시면 자동 저장이 되어있는 파일을 찾으실 수 있을 겁니다! 그리고 자동 저장 경로 설정은 위에 찾아보기를 클릭하시고 경로를 지정하시면 됩니다! 만약 저장이 안 ..

안녕하세요 오늘은 캐드 실무 관련해서 자동출력을 배워볼겁니다! 예전에는 피카츄라는 프로그램으로 많이들 하셨죠? 요즘 피카츄가 막혔다는 얘기를 많이 들었습니다! 본론으로 돌아가 자동 출력 방법을 설명드리겠습니다! 우선 출력 할 파일들을 아래 사진과 같이 한 곳에 모아줍니다! 위 사진과 같이 준비가 되었다면 가장 먼저 출력 할 1. 원 _ 도면을 열어줍니다! 이 상태에서 명령어 PAGESETUP(페이지셋업) 엔터!! 여기서 새로만들기 클릭! 이제 눌러주시고 확인! 별표는 꼭 지켜주셔야합니다!! 그리고 프린터를 저는 PDF로 잡았는데 바로 출력하시려면 프린터를 설정하시면 됩니다! 설정 다 하셨다면 확인해줍니다!! 위 사진처럼 설정1이 생성되셨다면 출력 설정을 다 하신겁니다! 이제 출력 할 파일들을 설정해주시면..
