반응형
SUS는 스테인리스 스틸 (Stainless Steel)을 나타내는 용어입니다.
SUS 뒤에 붙는 숫자가 스테인리스 등급을 나타냅니다
아래 표와 함께 살펴보시기 바랍니다
SUS 304와 316의 비교 분석을 보시려면 맨 밑 링크를 확인하여 주시기 바랍니다.
반응형

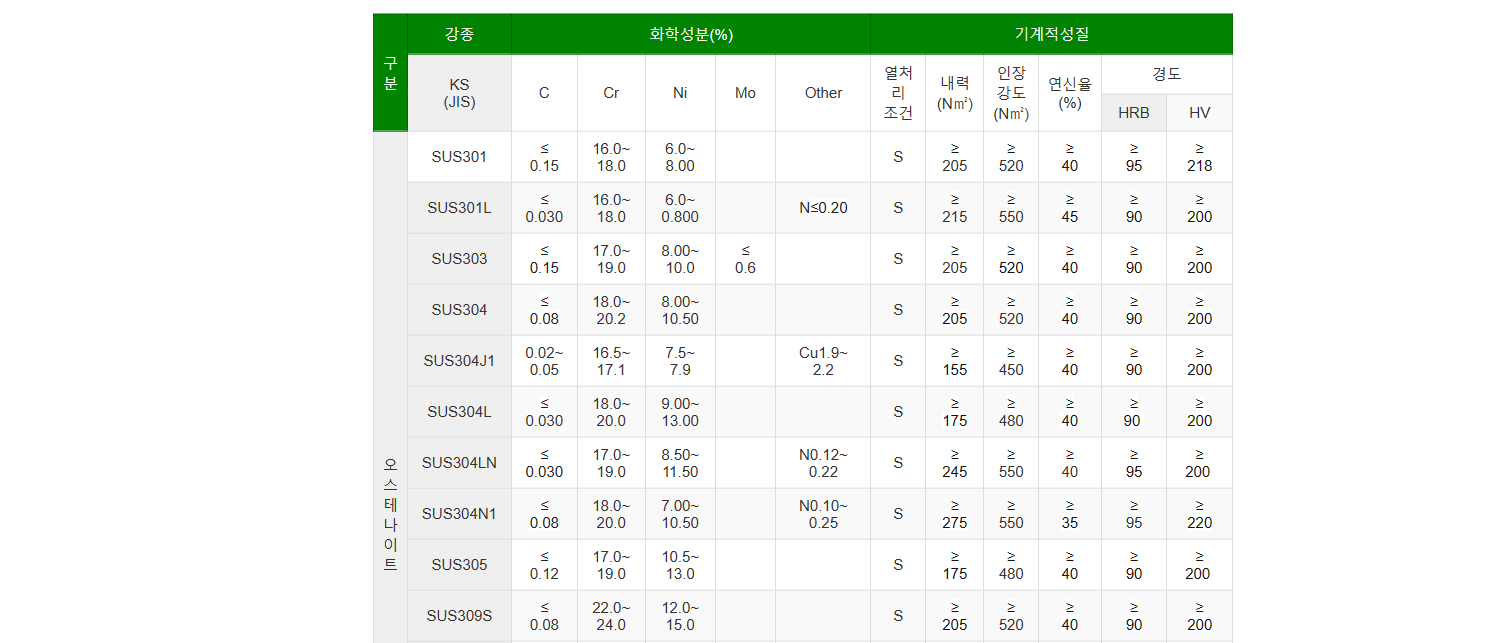

스테인리스 SUS 재질표 (강종별 화학성분 및 물리적 성질)
구 분 |
강종 | 화학성분(%) | 기계적성질 | |||||||||
KS (JIS) |
C | Cr | Ni | Mo | Other | 열처리 조건 |
내력 (N㎡) |
인장강도 (N㎡) |
연신율 (%) |
경도 | ||
HRB | HV | |||||||||||
오스테나이트 | SUS301 | ≤ 0.15 |
16.0~ 18.0 |
6.0~ 8.00 |
S | ≥ 205 |
≥ 520 |
≥ 40 |
≥ 95 |
≥ 218 |
||
SUS301L | ≤ 0.030 |
16.0~ 18.0 |
6.0~ 0.800 |
N≤0.20 | S | ≥ 215 |
≥ 550 |
≥ 45 |
≥ 90 |
≥ 200 |
||
SUS303 | ≤ 0.15 |
17.0~ 19.0 |
8.00~ 10.0 |
≤ 0.6 |
S | ≥ 205 |
≥ 520 |
≥ 40 |
≥ 90 |
≥ 200 |
||
SUS304 | ≤ 0.08 |
18.0~ 20.2 |
8.00~ 10.50 |
S | ≥ 205 |
≥ 520 |
≥ 40 |
≥ 90 |
≥ 200 |
|||
SUS304J1 | 0.02~ 0.05 |
16.5~ 17.1 |
7.5~ 7.9 |
Cu1.9~ 2.2 |
S | ≥ 155 |
≥ 450 |
≥ 40 |
≥ 90 |
≥ 200 |
||
SUS304L | ≤ 0.030 |
18.0~ 20.0 |
9.00~ 13.00 |
S | ≥ 175 |
≥ 480 |
≥ 40 |
≥ 90 |
≥ 200 |
|||
SUS304LN | ≤ 0.030 |
17.0~ 19.0 |
8.50~ 11.50 |
N0.12~ 0.22 |
S | ≥ 245 |
≥ 550 |
≥ 40 |
≥ 95 |
≥ 200 |
||
SUS304N1 | ≤ 0.08 |
18.0~ 20.0 |
7.00~ 10.50 |
N0.10~ 0.25 |
S | ≥ 275 |
≥ 550 |
≥ 35 |
≥ 95 |
≥ 220 |
||
SUS305 | ≤ 0.12 |
17.0~ 19.0 |
10.5~ 13.0 |
S | ≥ 175 |
≥ 480 |
≥ 40 |
≥ 90 |
≥ 200 |
|||
SUS309S | ≤ 0.08 |
22.0~ 24.0 |
12.0~ 15.0 |
S | ≥ 205 |
≥ 520 |
≥ 40 |
≥ 90 |
≥ 200 |
|||
SUS310S | ≤ 0.08 |
24.0~ 26.0 |
19.0~ 22.0 |
S | ≥ 205 |
≥ 530 |
≥ 40 |
≥ 90 |
≥ 200 |
|||
SUS316 | ≤ 0.08 |
16.0~ 18.0 |
10.0~ 14.0 |
2.0~ 3.0 |
S | ≥ 205 |
≥ 520 |
≥ 40 |
≥ 90 |
≥ 200 |
||
SUS317 | ≤ 0.08 |
16.0~ 18.0 |
10.0~ 14.0 |
2.0~ 3.0 |
S | ≥ 205 |
≥ 520 |
≥ 40 |
≥ 90 |
≥ 200 |
||
SUS316L | ≤ 0.03 |
16.0~ 18.0 |
12.5~ 15.0 |
2.0~ 3.0 |
S | ≥ 175 |
≥ 480 |
≥ 40 |
≥ 90 |
≥ 200 |
||
SUS321 | ≤ 0.08 |
17.0~ 19.0 |
19.0~ 13.0 |
Ti 5xC% 이상 |
S | ≥ 205 |
≥ 520 |
≥ 40 |
≥ 90 |
≥ 200 |
||
페라이트 | SUS409L | ≤ 0.03 |
17.0~ 19.0 |
Ti 6xC%~ 0.75 |
A | ≥ 175 |
≥ 360 |
≥ 25 |
≥ 80 |
≥ 175 |
||
SUS410L | ≤ 0.03 |
11.0~ 13.5 |
A | ≥ 195 |
≥ 360 |
≥ 22 |
≥ 88 |
≥ 200 |
||||
SUS430LX | ≤ 0.03 |
16.0~ 19.0 |
Ti 또는 Nb0.1~1.0 |
A | ≥ 175 |
≥ 360 |
≥ 22 |
≥ 88 |
≥ 200 |
|||
SUS430 | ≤ 0.12 |
16.0~ 18.0 |
≥ 205 |
≥ 450 |
≥ 22 |
≥ 88 |
≥ 200 |
|||||
SUS430Ti | ≤ 0.03 |
19.0~ 21.0 |
Ti0.2~ 0.5 |
A | ≥ 205 |
≥ 420 |
≥ 25 |
≥ 80 |
≥ 175 |
|||
SUS430J1L | ≤ 0.023 |
16.0~ 20.0 |
No 8x (C%+N%) ~0.8Cu 0.30~0.80 |
A | ≥ 205 |
≥ 390 |
≥ 22 |
≥ 90 |
≥ 200 |
|||
SUS436L | ≤ 0.025 |
16.0~ 19.0 |
0.75~ 2.5 |
Ti, Nb, Zr 8x (C%+N%) ~0.8Cu |
A | ≥ 245 |
≥ 410 |
≥ 20 |
≥ 96 |
≥ 230 |
||
SUS444 | ≤ 0.025 |
17.0~ 20.0 |
17.5~ 2.5 |
A | ≥ 245 |
≥ 410 |
≥ 20 |
≥ 96 |
≥ 230 |
|||
마르텐사이트 | SUS410 | ≤ 0.15 |
11.5~ 13.5 |
A | ≥ 205 |
≥ 440 |
≥ 20 |
≥ 93 |
≥ 210 |
|||
SUS420J1 | 0.16~ 0.25 |
12.0~ 14.0 |
A | ≥ 225 |
≥ 520 |
≥ 18 |
≥ 97 |
≥ 234 |
||||
SUS420J2 | 0.26~ 0.4 |
12.0~ 14.0 |
A | ≥ 225 |
≥ 540 |
≥ 18 |
≥ 99 |
≥ 247 |
스테인리스 SUS 재질표 (특성 및 용도)
구 분 |
KS (JIS) |
특성 | 용도 |
오 스 테 나 이 트 |
SUS301 | 304보다 Cr, Ni 함량이 적으며 냉간공간에 의하여 인장강도가 높아진다 비자성이나 냉간가공 후 자성을 가진다. |
열차, 항공기, 벨트컨베이어, 차량, 볼트, 너트, 스프링 |
SUS301L | 301강에서 C 함량을낮추어 용접부 내입계부식성을 개선한 강종으로 낮은 C 함량에 의한 강도저하를 N 첨가로 보강한 강종 | 철도차량 Frame 및 외장재 | |
SUS303 | S첨가로 쾌삭성이 양호하며, 내소부성이 우수하다. | 가전 및 OA제품의 Shaft Bolt, Nut | |
SUS304 | 가장 널리 사용되는 강종으로 내식성, 내열성, 저온강도, 기계적 성질이 양호하다 Deep Drawing Bending 등의 상온 가공성이 좋으며 열처리로는 강화 되지않음(자성없음, 사용온도 : -196~800℃) |
가정용 1~2종 양식기, Sink, 실내배관 온수기, 욕조, 보일러, 자동차 부품, 의료기구, 건축자재, 화학, 식품공업, 섬유산업, 낙농산업, 선박부품 | |
SUS304L | 저탄소의 304강으로 내식성은 보통 상태에서 304강과 비슷하나 용접 후 혹은 응력제거 후의 입력부식에 대한 저항성이 뛰어나다. 열처리 없이도 내식성을 보유하며, 일반적으로 400℃이하에서 사용. (자성없음, 사용온도 : -196~800℃) |
내입계부식성이 크게 요구되는 화학, 석탄, 석유산업분야 기기, 건축자재, 내열부품 및 열처리가 곤란한 부품 | |
SUS304Cu | Cu첨가로 향균성 및 성형성이 우수한 강종으로서 위생성이 요구되는 환경 및 심가공 제품 적용에 유리 |
보온병, 주방용 Sink Pot, 단체 급식시설, Door Knob, Spoinning 가공필요제품 | |
SUS304N1 | 304강에서 S,Mn함량을 낮추고 N를 첨가하여 연성저하를 방지하고, 강도향상, 재료의 두께가 감소된다. | 구조용, 가로등, 저수도, 수도관 | |
SUS304LN | 304L강 대비 N 첨가로 구조물용 고강도성 및 내입곕 식성이 향상된 강종 | 구조용, 급탕용, 화학물, 운반선 | |
SUS304HA,M,S | 304강에서 C의 함량을 조정하여 선재용으로 변형시킨 강종 냉간가공시 강도 증가 |
H : 낚시바늘, Wir Rope M : Mesh, Bolt, Nut S : Mesh |
|
SUS304HA,HC | 304강에 C의 함량을 조정하여 선재용으로 변형시킨 강종 냉간가공시 절삭성 양호 |
HA : Shaft MC : Bolt, Nut HN : 못 HD : CD Bar |
|
SUS305 | 고 Ni 함유강으로 전자부품용의 비자성 및 냉간 성형성이 양호하여 심가공 용도에 접합 | 양식기, 전자제품 | |
SUS310S | 309S강종보다 강내열성 | 열처리부품, 침탄BOX, 소둔로, 질선 관련산업 | |
SUS316 | Mo 첨가로 내식성, 내공식성, 고온강도가 특히 우수하여 가혹한 조건에서 사용, 가공경화성이 우수하다. (자성없다) | 해조설비, 화학, 제지, 염료,초산 비료, 제조설비, 사진, 식품공업, 해안지역 시설물, 밧줄, 볼트, 너트 |
|
SUS316L | 저탄소의 316강으로 316의 특성에 내입계부식성이 우수 | 내입부계식성이 특히 강조되는 제품 Mesh | |
SUS316S | 316강의 특성을 가지며 극세션용에 적합 | Mesh | |
SUS317 | 316강보다 내산성에 PITTING 성 | 초산 제조설비, 제지산업, 염색기기 | |
SUS321 | 304강에 Ti를 첨가하여 입계부식을 방지한 것으로 430℃~900℃ 상태의 사용에 적합 |
항공기 배기관, 보일러 Cover 열교환기 | |
페 라 이 트 |
SUS409L | Ti첨가로 용접성 및 가공성 우수 | 자동차 배기, 열교환기 Container 등 용접 후 후열처리를 하지 않는 용도 |
SUS410L | 410강에서 C 함량을 낮추어 가공서의 용접 굴곡성, 내고온산화성이 우수 (자성있음) |
기계구조용, 엔진 배기관, 보일러 연소실, 버너 | |
SUS430 | Femite계의 대표적 강종으로 열팽창율이 낮고 성형성 및 내산화성이 양호 | 내열기구, 버너, 가전부품 2종 양식기, Sink 상판, 외장재, 볼트, 너트, 메쉬, 가전부품 | |
SUS430J1L | MO 및 Ti, Nb를 첨가하여 내식성, 성형성, 용접성 및 고온 내산화성이 양호 | 세탁조, 자동차 배기관, 전자부품, 3중 바닥냄비 | |
SUS436L | Mo 및 Ti, Nb를 첨가하여 내식성, 성형성, 용접성, 등이 우수 | 자동차 배기계, 온수기기 | |
마 르 텐 사 이 트 |
SUS410 | Martensite계의 대표 강종으로 강도는 높으나 가혹한 부식환경에는 부적합 가공성은 우수하고 열처리에 의하여 강화됨(자성있음) |
일반 칼날, 기계부품, 석유정체장치, 볼트, 너트, 펌프 샤프트, 1종 양식기 |
SUS420J1 | 소입상태에서 강도가 높고 내식성이 좋음(자성있음) | 1종 양식기, 터빈블레이트 | |
SUS420J2 | 420J1강보다 소입 후 경도가 높음(자성있음) | 칼날, 노즐, 벨브, 가위, 칼 |
이상으로 스테인리스 SUS 재질표에 대한 포스팅을 마치겠습니다
감사합니다!
반응형
'기계설계 KS 규격' 카테고리의 다른 글
압축 코일 스프링 시방서 (스프링 캐드 도면) (스프링 규격, 시방서) (0) | 2023.12.19 |
---|---|
서스와 스틸의 차이(SUS SS 차이, 스테인리스 강철 차이) (0) | 2023.11.20 |
(스테인리스강) SUS316 304 차이(비교) (0) | 2023.11.16 |
드롭인 앙카 규격 및 시공 방법 (0) | 2023.11.15 |
스트롱앙카 규격 및 시공방법 (1) | 2023.11.14 |
