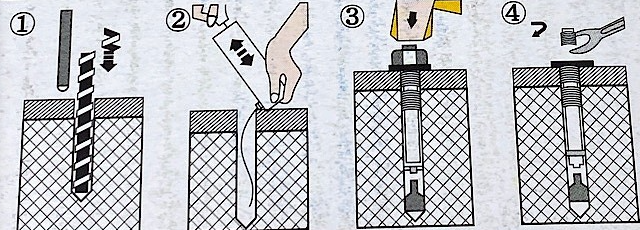

드롭인 앙카(Dropin Anchor) 시공방법
반응형
- 적합 드릴로 앙카전장의 구멍을 냅니다
- 체결된 앙카를 구멍에 넣습니다.
- 아닷치먼트를 사용하여 해머로 두드려 줍니다.
- 볼트를 조여줍니다.

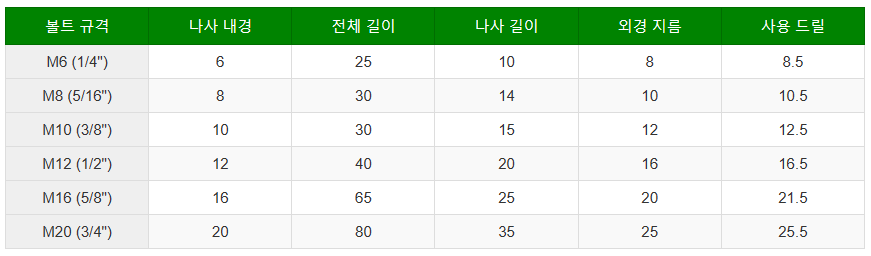

드롭인 앙카(Dropin Anchor) 규격표
| 볼트 규격 | 나사 내경 | 전체 길이 | 나사 길이 | 외경 지름 | 사용 드릴 |
| M6 (1/4") | 6 | 25 | 10 | 8 | 8.5 |
| M8 (5/16") | 8 | 30 | 14 | 10 | 10.5 |
| M10 (3/8") | 10 | 30 | 15 | 12 | 12.5 |
| M12 (1/2") | 12 | 40 | 20 | 16 | 16.5 |
| M16 (5/8") | 16 | 65 | 25 | 20 | 21.5 |
| M20 (3/4") | 20 | 80 | 35 | 25 | 25.5 |
이상으로 드롭인앙카 규격 및 시공방법에 대해 포스팅을 마치겠습니다
감사합니다!
