안녕하세요~ 이번 강의는 단관,엘보 전개하는 방법을 설명드리겠습니다!
이번 강의도 쉽고, 디테일하게 설명드리겠습니다!
우선 전개를 할때 미리 몇등분 할건지 정해야합니다!
등분을 세분화 할수록 더 모형이 이쁘고, 정확하게 나옵니다
저는 이번 강의에서 간단하게 설명을 드리기 위해 12등분으로 설명드리겠습니다!
아래 사진은 예시입니다!
다른 강의보다 조금 어려울 수 있으니 이번 강의는 제가하는걸 그대로 따라해보시고,
직접 다른도면도 테스트 해보시면 될 것 같습니다!
혹시 정확하게 따졌는지 궁금하시면 댓글 남겨주시면 바로 답변해드리겠습니다!

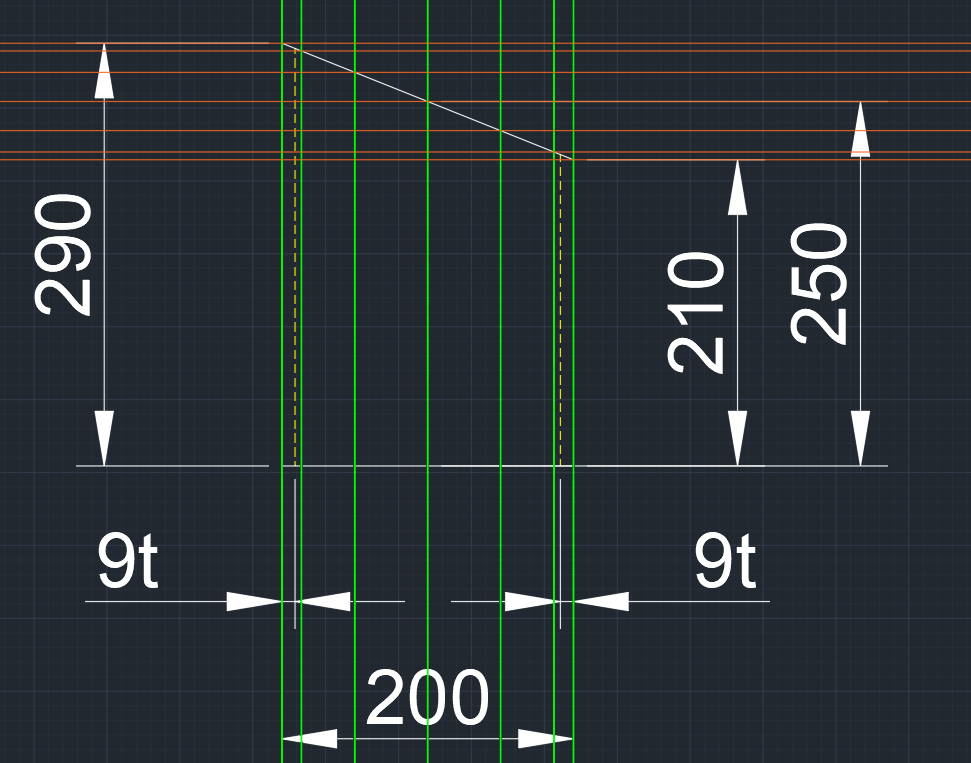

자 우선 아래 사진과 같이 도면을 준비해줍니다!
자 준비 되셨으면 바로 시작하겠습니다
우선 12등분으로 나눠주기위해 도형을 그려줍시다!
명령어는 ARRAY를 사용할겁니다

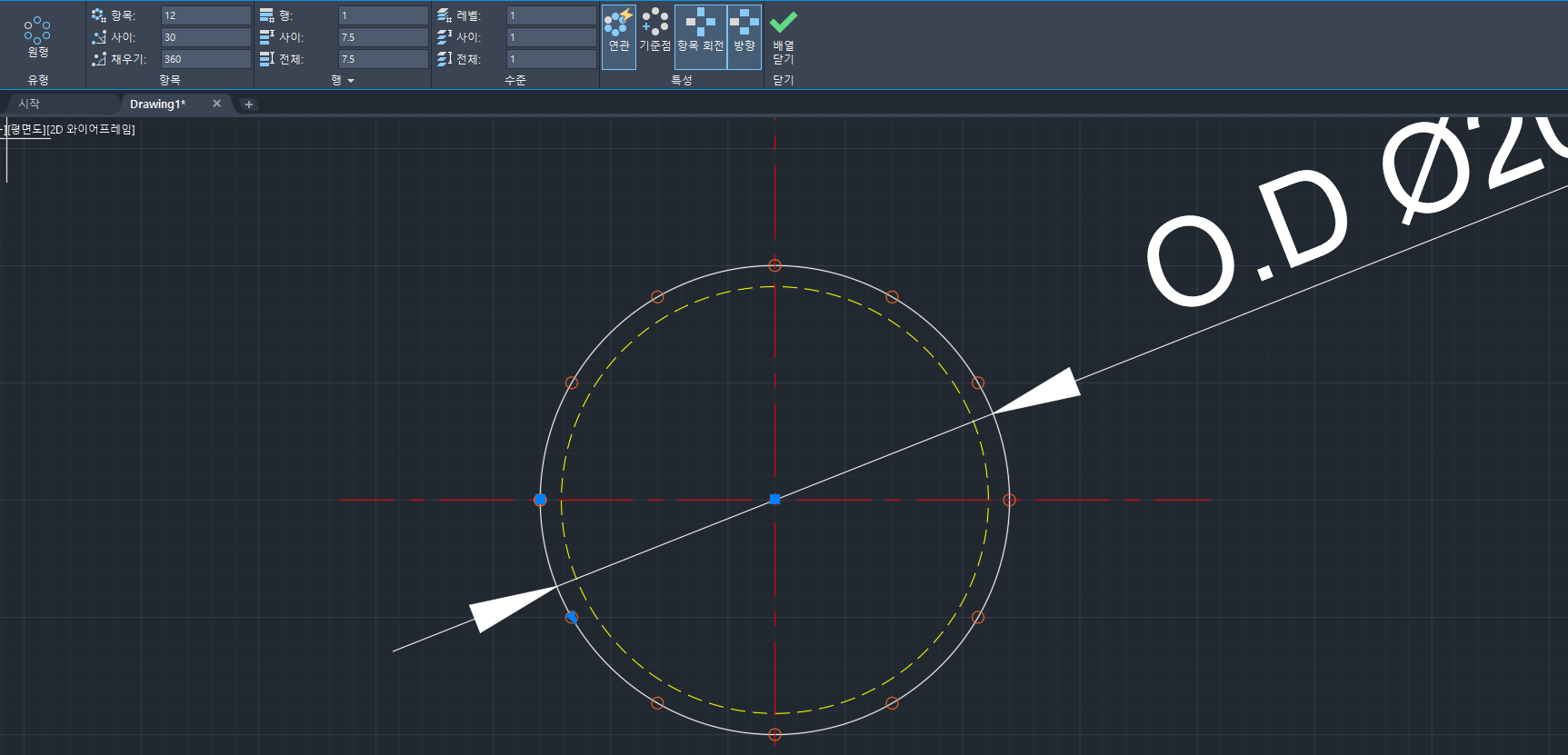

단축키 AR 엔터 -> 주황(위사진에서 그린 도형) 선택 -> 엔터 -> 원형 엔터 -> 중심선 클릭!
자 이제 원형(주황)이 12등분된게 보이시죠!?
이제 입면도 단관과 연결을 시켜줄겁니다!
XLINE 이라는 명령어로 연결해주면 편합니다!
헷갈릴 수도 있으니 색깔은 바꿔가면서 진행해주시면 좋습니다!
자 이렇게 입면도 위에 선이 쫙쫙 그어졌죠?
수직으로 선을 그었다면

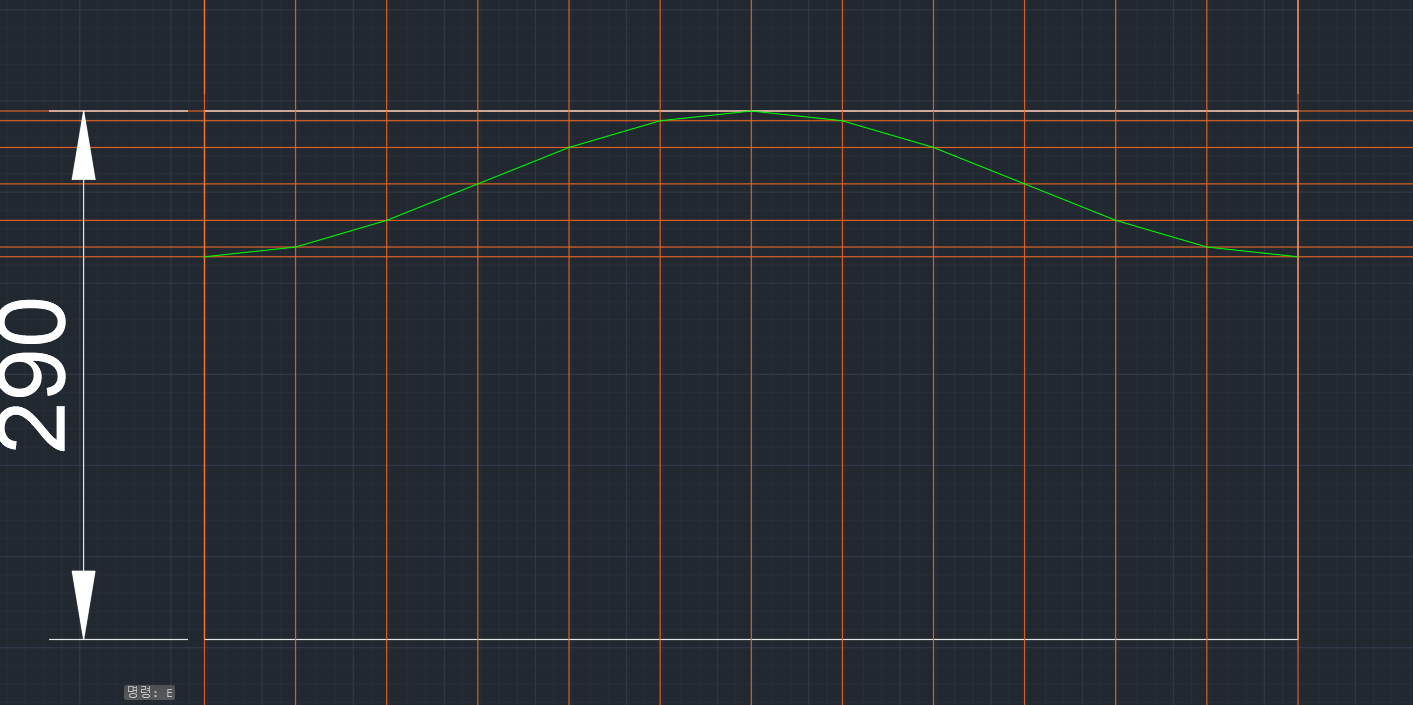

이번엔 아래 사진을 따라서 입면도에서 수평으로 선을 그어보죠!
이제 아주 간단한 계산을 해야하는데요,, 이유는 지름이 200인 단관을 펼친 그림을 그려야하기 때문입니다!
계산이 너무너무 하기 싫으신 분은 호길이를 구하시면 됩니다! (모르시는분은 댓글)
계산 설명들어갑니다
지름200MM 9T 단관을 사용하였기에
중심 지름은 200-9T = 191입니다!
지름191를 펼치려면 3.14159 (파이)를 곱해줘야합니다!
191X3.14159 = 600.04369 가 나옵니다!
이제 우리는 200MM를 펼친 값을 구했습니다!
이제 높이만 구하면 됩니다!
우선 600.04x290(높이가 가장 높은부분) 으로 직사각형을 그려줍니다!
이제 펼친 단관에도 등분을 나눠줘야합니다!
똑같이 12등분으로 나눠주긴하지만
여기서 중요한 점은 펼친그림에서는 13개를 그려줘야합니다!
그 이유는 가장 좌측과 가장 우측은 서로 만나는 점이기에
12등분으로 나눠줘도 13등분으로 나눈것처럼 헷갈릴겁니다
이제 가로로 그어준 선과 세로로 등분한 선이 교차하는 점을 LINE으로 이어줄겁니다!
이제 등분한 가로(주황)선을 지워버립니다!

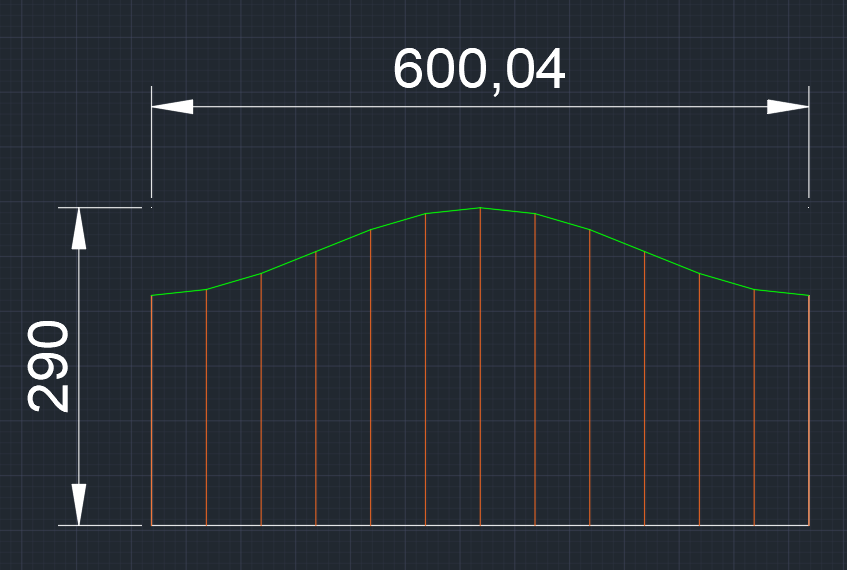

그럼 아래 사진처럼 전개도형상을 띄게됩니다!
자 이제 아래 사진과 같이 도면을 정리해줍니다!
이제 치수선은 넣고싶은곳에 넣으시면 됩니다!
고생하셨습니다 오늘도 잘 따라오셨습니다!
단관,엘보 전개도 이해 잘 되셨나요?
다음강의는 각구마루 전개, 콘 전개, 호퍼 전개, 등 내용 올리겠습니다!
감사합니다~!
