캐드 원뿔(콘(CONE)) 전개하는법

안녕하세요 오늘은 캐드로 원뿔을 전개하는 방법을 소개하려고 합니다!

원뿔은 참 전개할 일이 많죠

바로 시작하겠습니다 (전개 시간은 5분 이내입니다!)

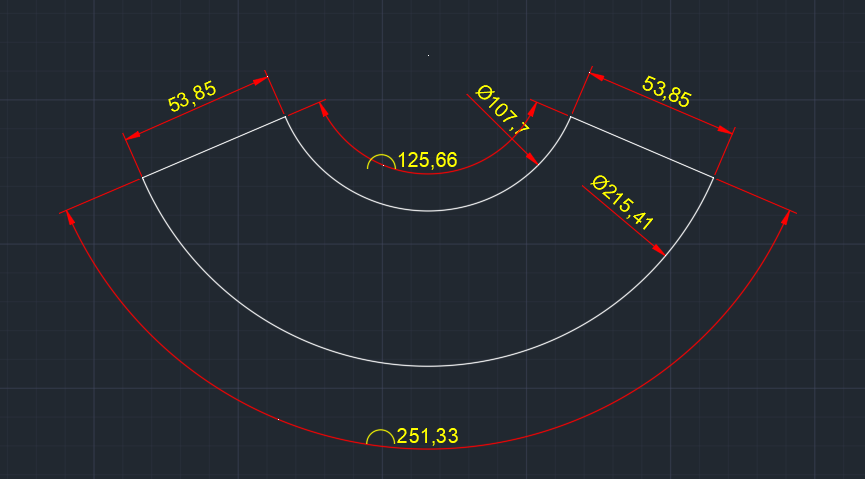

원뿔(콘(CONE))도면 및 전개도입니다!

그럼 응용을 해야 하니, 전개하는 방법을 같이 익혀보도록 하죠!

우선 아래와 같이 도면을 준비해 줍니다!

이 정도는 간단하죠~?

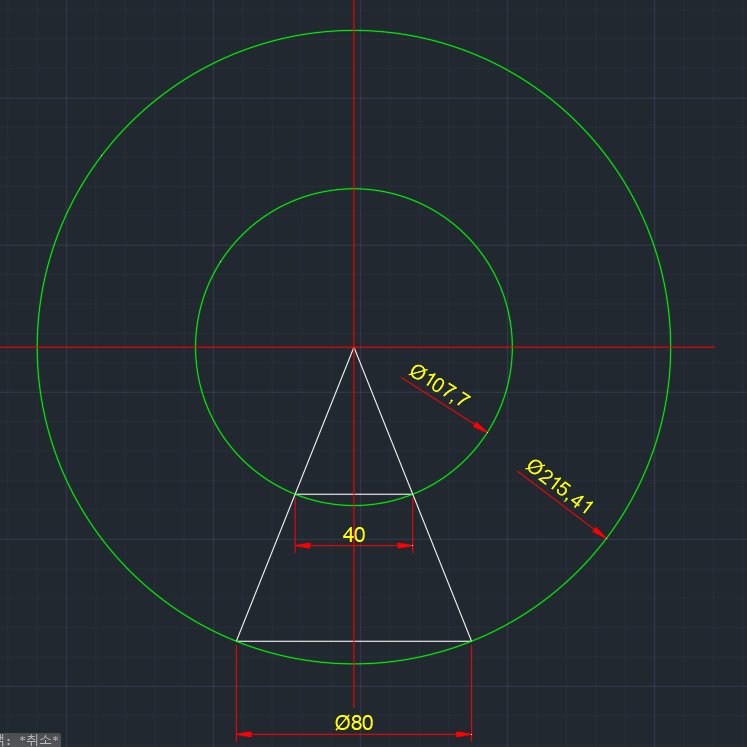

위 도면과 같이 원뿔의 입면도에 중심점을 기준으로 선을 이어줍니다!



이제 원뿔의 뿔 부분을 중심으로 원형 두 개를 만들어줍니다!

이제 TR(자르기) 명령어로 반절 잘라줍니다!

그럼 이제 원주율을 구해야 합니다!

원주율은 두 가지를 구할 겁니다!

원뿔(콘) 하단의 80파이입니다!

80x3.14159(파이) = 251.3272입니다

원뿔(콘) 상단의 40파이 계산입니다

40x3.14159(파이) = 125.6636입니다!

두 값을 이용해 보도록 하겠습니다

반응형

LEN 엔터 -> T(자르기) 엔터 -> 남길 호 길이 입력 (상단 계산)

사진 참조하셔서 자르시면 됩니다!

이제 단축키 RO(회전)을 이용해서 중심으로 맞춰줍니다

그리고 옆면 53.85부분도 양쪽 선을 이어줍니다 (초록색 선)

이제 나머지 선 정리까지 하면 완성입니다!!

이상으로 원뿔(콘) 전개도 강의 마치도록 하겠습니다!

감사합니다
