안녕하세요~
오늘은 많은 질문이 있던 각구마루 전개하는 방법을 소개하려고 합니다!
우선 각구마루는 난이도가 있어 보이지만, 하다 보면 5분 이내로 전개가 가능한 간단한 도형입니다!
일단 예시 사진입니다!
위 사진처럼 연습을 자주 해주시고, 필요하신 곳에 사용하시기 바랍니다!
시작합니다~!
우선 각구마루 도형을 준비해 줍니다!
위 사진처럼 준비가 되셨으면 천천히 따라오시면 됩니다^^
우선 뷰포트를 남서 등각투영으로 변경하겠습니다!
뷰포트를 수정하면 아래와 같이 보일 겁니다!

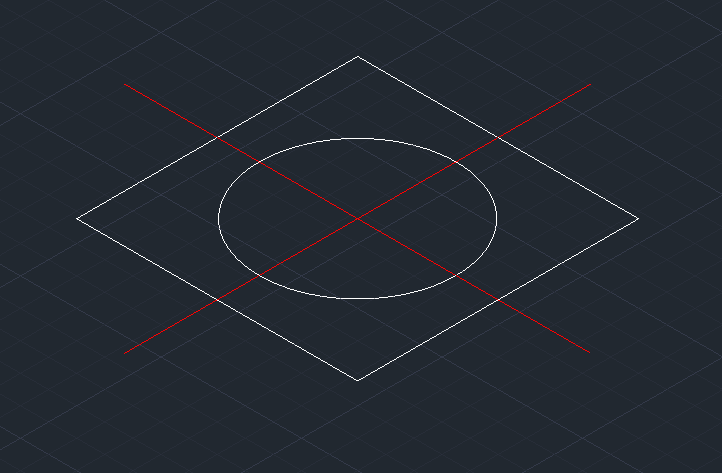

자 이제 빈 공간에 100x100 사각형과 지름이 70인 원형을 하나 그려줍니다!
준비가 되셨으면 사각형을 밑으로 내릴 겁니다!
사각형을 선택하시고,
m 엔터 -> 0,0,-70 엔터 눌러줍니다
(이동) (아래로 70mm 이동하는 겁니다!)

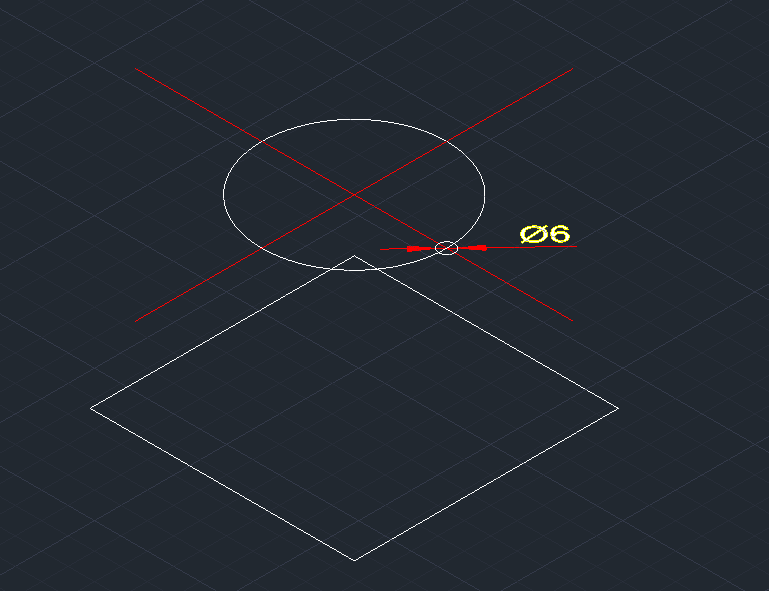

그럼 그림과 같이 사각형이 아래로 내려간 것을 볼 수 있습니다!
이제 원형에 12등분을 해줍니다! (단관 전개하는 것과 동일합니다!)
이제 AR으로 12등분 돌려줄 것입니다

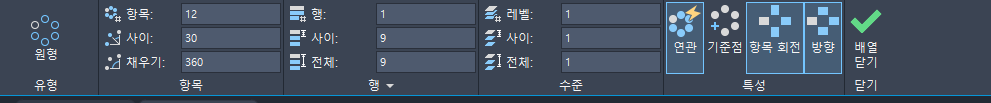

AR 엔터 -> 원형 클릭 -> 설정은 아래 사진과 같이 12등분입니다
그럼 이제 연결해 줄 것입니다!
우리는 정사각형에 원이기 때문에 4분에 1등분만 만들면 됩니다! (4면 대칭임)
만약 직사각형 각구마루라면, 2분에 1등분을 하셔야겠죠?
여기까지 하셨으면, 모델링은 다 끝났습니다!
이제 전개만 남았습니다!
2D를 해오셨던 분들이 많으시니, 이제 뷰포트를 다시 평면으로 바꿔주겠습니다!

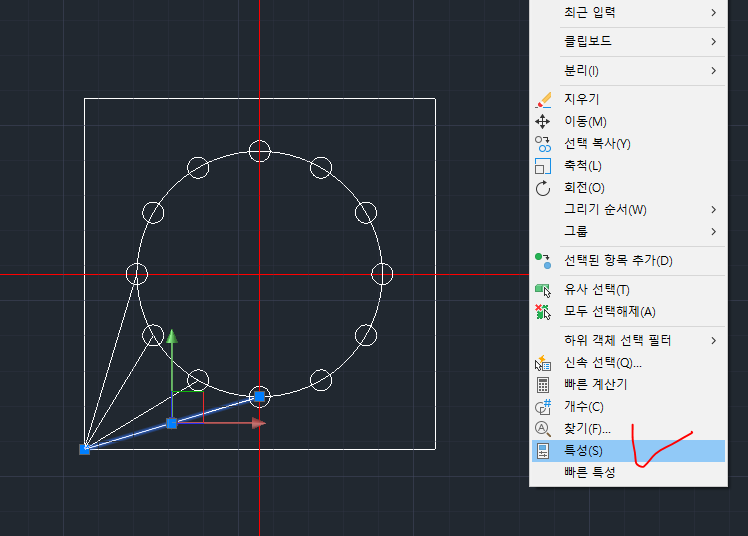

자 그리고 우클릭하셔서 특성 창도 열어줍니다!
위 사진처럼 52.2MM인 대각 치수가 실제로는 X값이 들어가서 87.3212mm입니다
이 치수를 확인하기 위해서는 특성창을 꼭 여셔야 합니다!
그래야 우리가 모델링 한 도면을 이용할 수 있기 때문이죠^^
이제 조금 헷갈리실 수도 있는데,

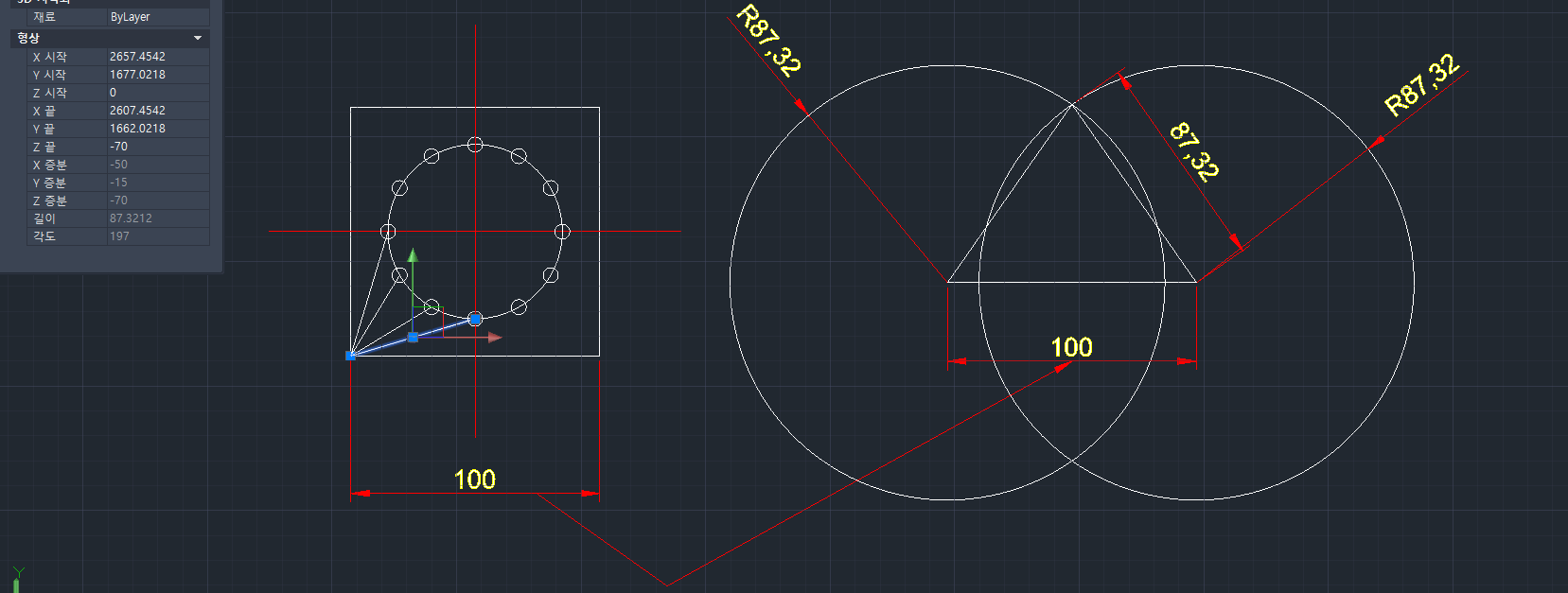

1. 우선 밑변 100MM를 그려주시고
2. 양쪽 끝에 87.3212mm 원형 두개를 그려줍니다 (선택한 선의 실제 길이)
3. 만나는 부분을 이어줍니다! 정삼각형 꼭짓점이어주기!

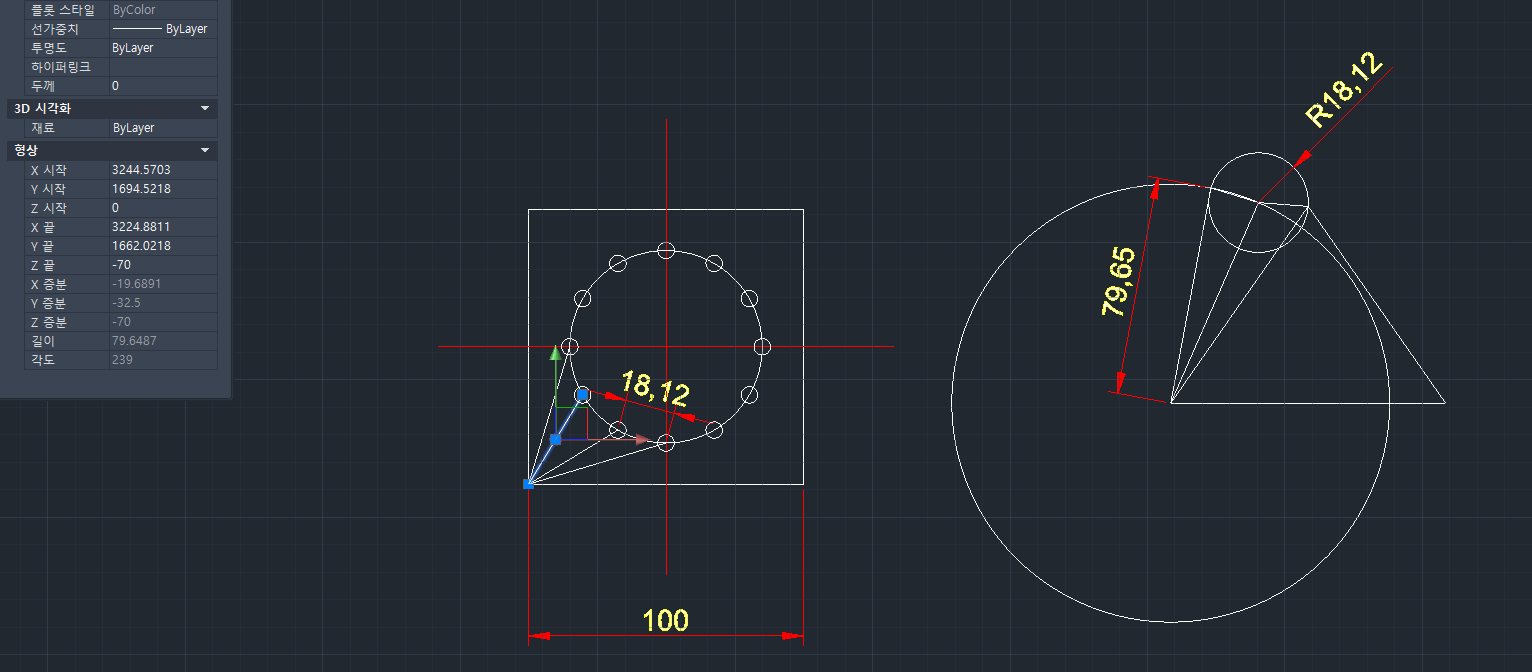

1. 평면 모델링 한 도면에서 12등분으로 나눈 원형의 대각 길이를 체크합니다
2. 삼각형 꼭짓점에 1번에서 체크한 18.12를 반지름으로 그려줄 겁니다!
3. 모델링에서 선택한 두번째 선의 실제 길이 79.6487의 반지름을 삼각형 꼭짓점에 그려줍니다!
4. 이어지는 부분에 선을 그어줍니다!
이제 똑같은 방식으로 반복입니다!
위 사항과 치수가 동일합니다 (정사각형이기 때문)
이제 다 끝나갑니다
한번만 더 반복하죠!
이제 어려운 전개는 다 끝났습니다
이제 아래 사진과 같이 따라 해주시면 되겠습니다!
1. 모서리 입면도에 대각 높이를 체크한다.
2. 반지름 71.59인 원형을 그린다
3. 50R의 반지름을 그려준다 (100mm의 반절)
4. 만나는 점을 이어준다
단축키 MI를 사용하여 대칭시켜줄 겁니다!
삼각형의 중심점을 기준으로 대칭!
우리는 각구마루의 4분에 1만 만들었으니 한번 더 미러 시켜줍니다!
이제 보기 이쁘게 회전 단축키 RO로 회전시켜줍니다!
회전도 시키고, 치수도 이쁘게 넣어줍니다!
이렇게 각구마루 전개도를 마무리하겠습니다!
감사합니다!
