CHANNEL(찬넬, ㄷ빔) 규격 단위중량(단중,무게) 및 캐드 도면 첨부

찬넬(Channel, ㄷ형강 설명서

ㄷ형강(D-shaped steel)은 그 이름에서 알 수 있듯이 한쪽이 "ㄷ" 모양을 갖춘 형태의 강철 또는 금속 빔을 가리킵니다. 이러한 형태의 강철은 다양한 구조물 및 응용 분야에서 사용됩니다.

• ㄷ 모양 단면 : ㄷ형강은 한쪽이 "ㄷ" 모양을 가지고 있으며, 다른 쪽은 평평하거나 다른 형태를 가질 수 있습니다. 이러한 형태는 특정 구조적 요구에 맞게 설계 및 사용됩니다.
• 다양한 크기와 길이 : ㄷ형강은 다양한 크기와 길이로 제공됩니다. 프로젝트의 요구 사항에 따라 적절한 크기와 길이의 ㄷ형강을 선택할 수 있습니다.
• 용도 : ㄷ형강은 건물 구조물, 창고, 다리, 강화 벽체, 기둥 및 다른 구조물의 구축에 사용됩니다. 또한 특별한 설계 및 지원이 필요한 구조적 요구 사항을 충족시키는 데 사용됩니다.
• 재료 : ㄷ형강은 주로 강철 또는 금속으로 만들어집니다. 이러한 재료는 내구성과 강도를 제공하며, 건물 구조물에 대한 안정성을 제공합니다.
• ㄷ형강은 건축 및 건설 업계에서 중요한 구조 요소로 사용되며, 구조물을 견고하게 만들고 특정한 설계 요구 사항을 충족시키는 데 사용됩니다. 다양한 구조적 요구에 따라 다양한 크기와 형태의 ㄷ형강이 사용됩니다.

ㄷ형강(찬넬, Channel) 규격표 및 단위중량(단중, 무게)

규격은 아래 표와 같이 확인해 주세요~

도면은 맨 밑 하단에 첨부하였으니, 다운로드하여 압축 풀어 사용하시면 됩니다^^


반응형

가로x세로	t1	t2	R1	R2	단위중량
75x40	5	7	8	4	6.92
100x50	5	7.5	8	4	9.36
125x65	6	8	8	4	13.4
150x75	6.5	10	10	5	18.6
200x80	7.5	11	12	6	24.6
200x90	8	13.5	14	7	30.3
250x90	9	13	14	7	34.6
300x90	9	13	14	7	38.1
380x100	10.5	16	18	9	54.5
380x100	13	20	24	12	67.3

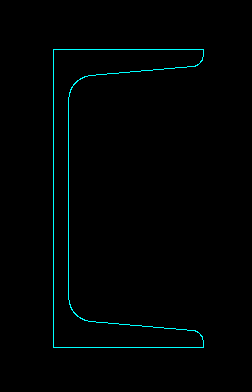

찬넬(CHANNEL) 도면.zip

0.06MB


이상으로 ㄷ형강 (CHANNEL, 찬넬) 규격, 도면 단위중량(단중, 무게) 포스팅을 마치겠습니다
