원형강(ROUND BAR) 규격 및 단위중량(무게) 정리

안녕하세요~ 오토캐드 선생님입니다!



오늘은 라운드바 (ROUND BAR) 원형강 규격 및 단위중량(무게) 에 대해서 설명드리겠습니다!

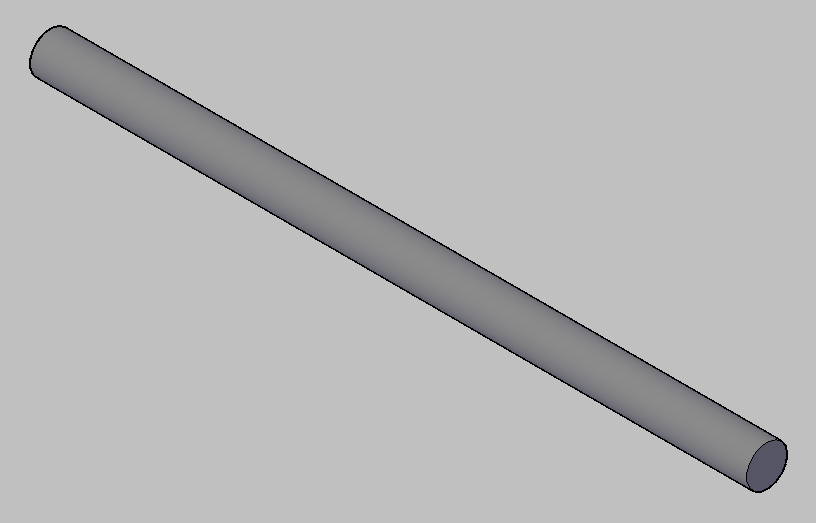

원형강 / 라운드바 / ROUND BAR 모델링

아래 표를 확인해 주세요~



반응형



직경 (mm)	단 위 중 량 (단중) kg/m
Ø 6	0.222
Ø 7	0.302
Ø 8	0.395
Ø 9	0.499
Ø 10	0.617
Ø 11	0.746
Ø12	0.888
Ø13	1.04
Ø14	1.21
Ø15	1.39
Ø16	1.58
Ø17	1.78
Ø18	2.00
Ø19	2.23
Ø20	2.47
Ø21	2.72
Ø22	2.98
Ø23	3.26
Ø24	3.55
Ø25	3.85
Ø26	4.17
Ø27	4.50
Ø28	4.83
Ø29	5.19
Ø30	5.55
Ø31	5.92
Ø32	6.31
Ø33	6.46
Ø34	7.13
Ø35	7.56
Ø36	7.99
Ø38	8.90
Ø40	9.87
Ø42	10.88
Ø45	12.49
Ø46	13.00
Ø48	14.2
Ø50	15.4
Ø55	18.7
Ø60	22.2
Ø65	26.0
Ø70	30.2
Ø75	34.7
Ø80	39.5
Ø85	44.5
Ø90	49.9
Ø95	56.6
Ø100	61.7
Ø110	74.6
Ø120	88.8
Ø130	104
Ø140	121
Ø150	139
Ø160	157.8
Ø170	178.2
Ø180	199.8
Ø190	222.6
Ø200	246.8
Ø210	271.8
Ø220	298.4
Ø230	326.0
Ø240	355.0
Ø250	385.4
Ø260	416.6
Ø270	449.2
Ø280	483.1
Ø290	518.3
Ø300	554.6
Ø310	592.2
Ø320	631.0
Ø330	671.1
Ø340	712.3
Ø350	754.9
Ø360	798.6
Ø370	843.6
Ø380	889.8
Ø390	937.3
Ø400	986.0
Ø410	1035.9
Ø420	1087.3
Ø430	1140.2
Ø440	1193.0
Ø450	1249.9
Ø460	1303.9
Ø470	1361.2
Ø480	1419.8
Ø490	1479.6
Ø500	1537.0
Ø600	2219.1
Ø700	3025.0

규격이 엄청 많네요,,



이상으로 원형강(ROUND BAR) 라운드바 규격과 단중(무게) 에 대해서 포스팅하였습니다



감사합니다!
