ㄱ형강 BEAM ANGLE(앵글) 규격표 단위중량 및 캐드도면 첨부

Angle(앵글) 설명서

"앵글"은 구조용 강철 또는 금속 빔의 일종으로, L 모양의 단면을 가지고 있는 구조물입니다. 앵글은 주로 건축 및 건설 분야에서 사용되며, 강철이나 금속 판을 절단하고 접합하여 만들어집니다. 앵글은 각도에서도 많이 사용되며, "각도 아이언" 또는 "L-빔"이라고도 불립니다.

• L 모양 단면 : 앵글은 L 모양의 단면을 가지고 있으며, 하나의 직각에 위치한 두 긴 다리로 구성됩니다. 이러한 L 모양은 강화된 수평 및 수직 강도를 제공합니다.
• 다양한 크기와 길이 : 앵글은 다양한 크기와 길이로 제공됩니다. 프로젝트의 요구 사항에 따라 적절한 크기와 길이의 앵글을 선택할 수 있습니다.
• 용도 : 앵글은 건물 구조물의 구성 요소로 사용됩니다. 예를 들어, 벽체, 기둥, 지지대, 프레임 및 다양한 구조적 요소의 구축에 사용됩니다.
• 재료 : 앵글은 주로 강철 또는 금속으로 만들어집니다. 이러한 재료는 내구성과 강도를 갖추며, 건물 구조물에 대한 안정성을 제공합니다.
• 앵글은 건축 및 건설 업계에서 매우 흔하며, 구조물을 견고하게 만들고 강화하는 데 사용됩니다. 건물의 벽체, 기둥, 지지대 및 구조물의 프레임을 구축하는 데 중요한 구조 요소로 사용됩니다. 또한 각도와 평평한 표면을 연결하거나 지원하는 데 유용합니다.

Angle(앵글) 규격 및 단위중량(단중, 무게)

규격은 아래 표와 같이 확인해 주세요~

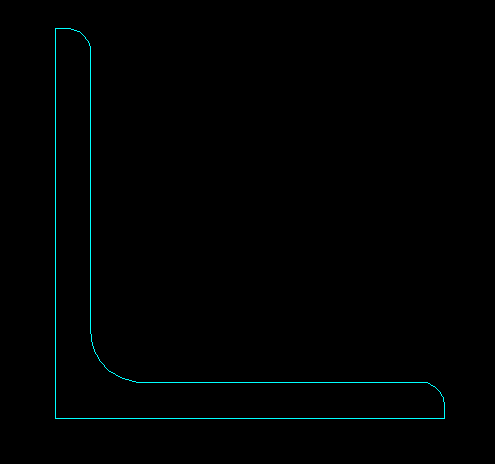

도면은 맨 밑 하단에 첨부하였으니, 다운로드하여 압축 풀어 사용하시면 됩니다

반응형



가로x세로	두께	R1	R2	단위중량
25x25	3	4	2	1.12
30x30	3	4	2	1.36
40x40	3	4.5	2	1.83
	4	4.5	3	2.42
	5	4.5	3	2.95
45x45	4	6.5	3	2.74
50x50	4	6.5	3	3.06
	6	6.5	4.5	4.43
60x60	4	6.5	3	3.68
	5	6.5	3	4.55
	6	6.5	4.5	5.37
65x65	6	8.5	4	5.91
	8	8.5	6	7.66
70x70	6	8.5	4	6.38
75x75	6	8.5	4	6.85
	9	8.5	6	9.96
	12	8.5	6	13.00
80x80	6	8.5	4	7.32
	7	8.5	4	8.48
90x90	6	10	5	8.28
	7	10	5	9.59
	9	10	7	12.1
	10	10	7	13.3
	13	10	7	17.0
100x100	7	10	5	10.7
	10	10	7	14.9
	13	10	7	19.1
120x120	8	12	5	14.7
130x130	9	12	6	17.9
	12	12	8.5	23.4
	15	12	8.5	28.8
150x150	10	14	7	22.9
	12	14	7	27.3
	15	14	10	33.6
	19	14	10	41.9
175x175	12	15	11	31.8
	15	15	11	39.4
200x200	15	17	12	45.3
	20	17	12	59.7
	25	17	12	73.6
250x250	25	24	12	93.7
	35	24	18	128

이상으로 ㄱ형강, 앵글, ANGLE 규격 및 단위중량(단중, 무게)에 대해서 포스팅하였습니다

감사합니다!


형강류 BEAM 도면 모음 (ANGLE).zip

0.05MB
