캐드(CAD) 스케일 치수 맞추는 방법에 대해 포스팅하도록 하겠습니다.＼
１. 예시

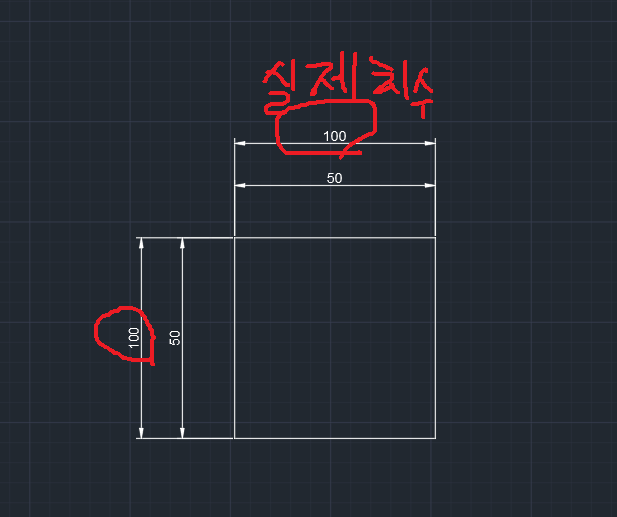

위 사진처럼 실제 치수는 100x100 사각형인데 50x50이라고 치수가 찍히는 경우가 있습니다.
이럴 경우에 스케일을 조정해 주면 됩니다.
반응형
2. 스케일 조정 하는 법

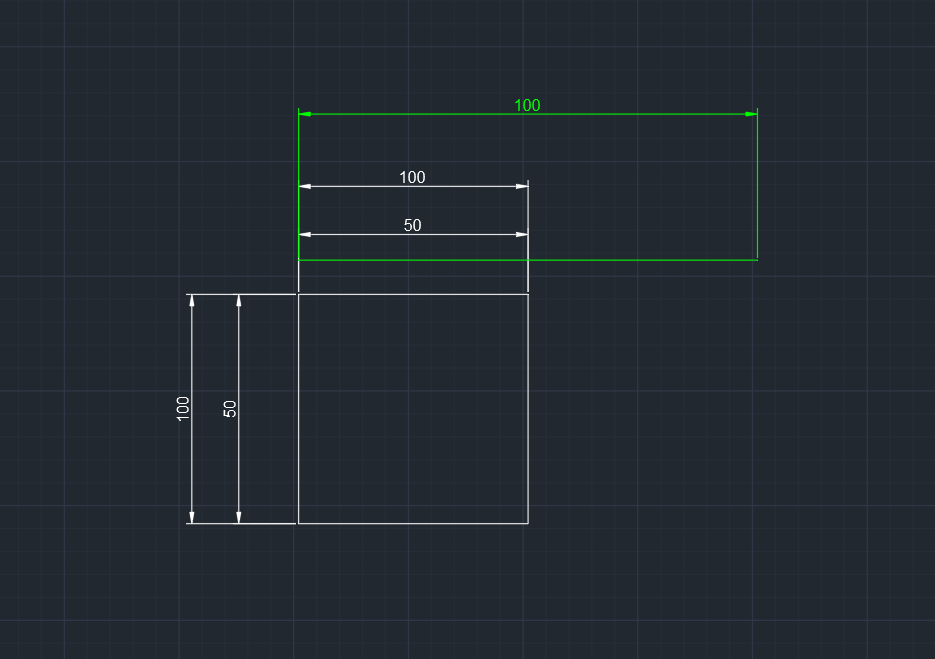

우선 100mm 선(초록색)을 하나 만들어주도록 하겠습니다.
이후 명령어 : SCALE (단축키 : SC)를 입력해 스케일을 조정해 보도록 하겠습니다.
SC 엔터 눌러줍니다.
초록색으로 선을 만들어준 부분을 제외한 사각형과 치수를 선택하여 줍니다.

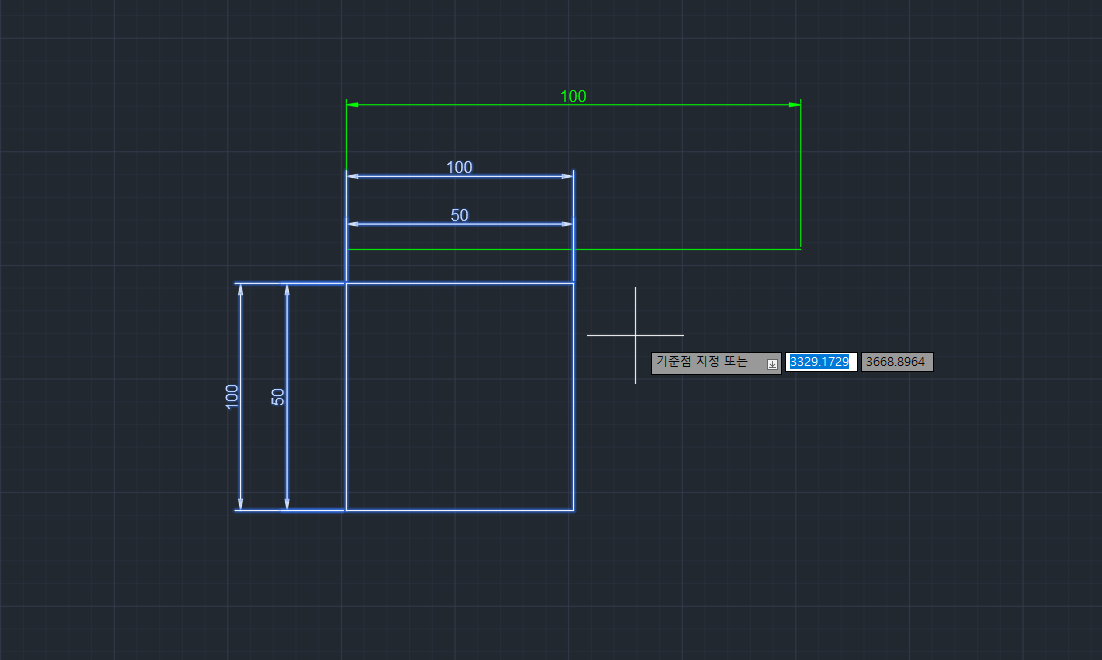

이후 엔터를 누르면 기준점을 지정하라고 나옵니다.

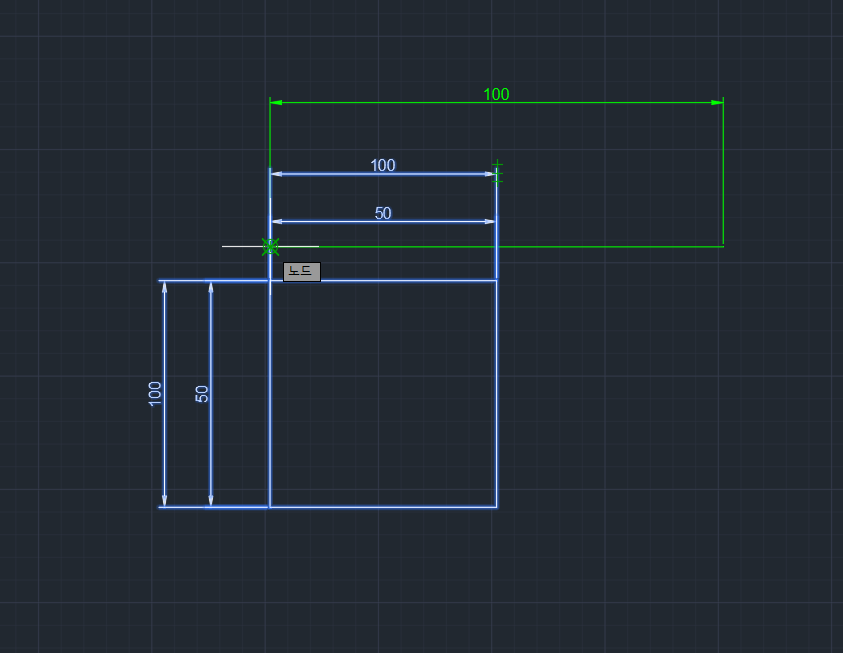

치수를 딱 맞게 조정해야 하기 때문에 기준점은 초록색 선을 그어준 부분과 만나는 지점으로 선택해 줍니다.

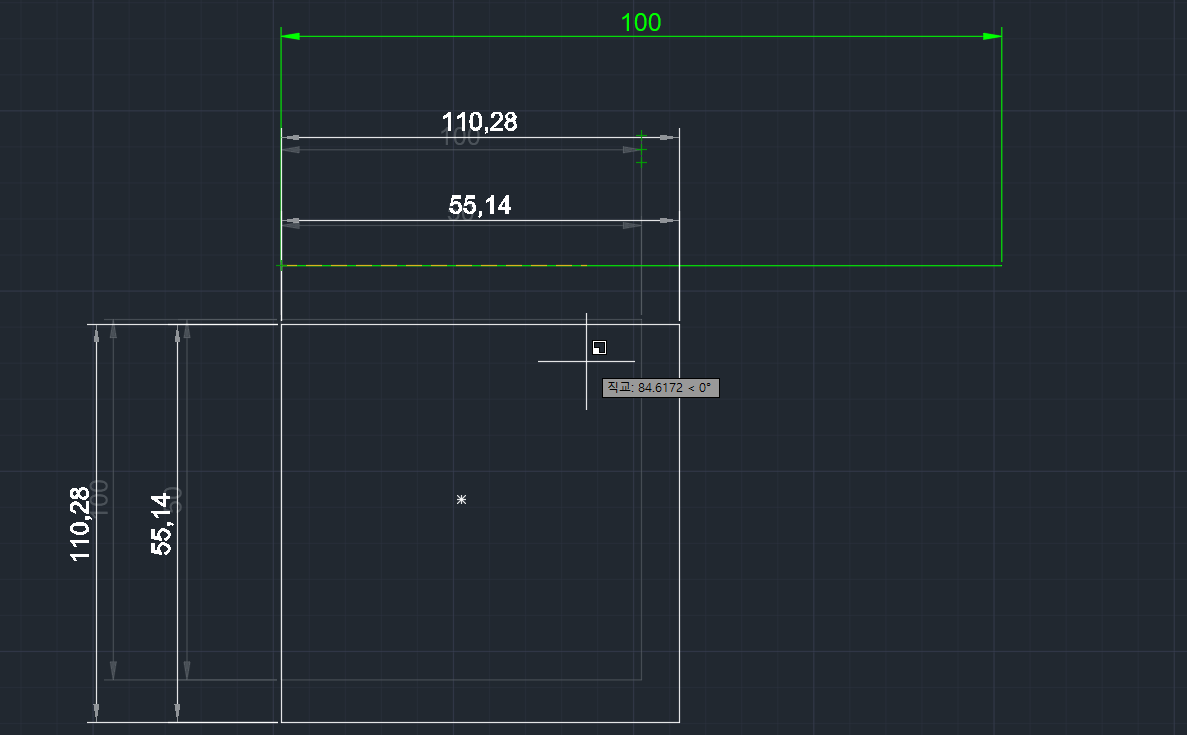

이제 사각형이 전체적으로 움직이는 모습이 보일 겁니다.
여기서 숫자 "2"를 누르면 두 배 커지는 모습을 볼 수 있습니다.
"3"을 누르면 3배 커집니다.
계산이 어렵다면 더 쉬운 방법이 있습니다.
기준점을 선택한 이후에 R 엔터를 눌러줍니다. (R : 참조)

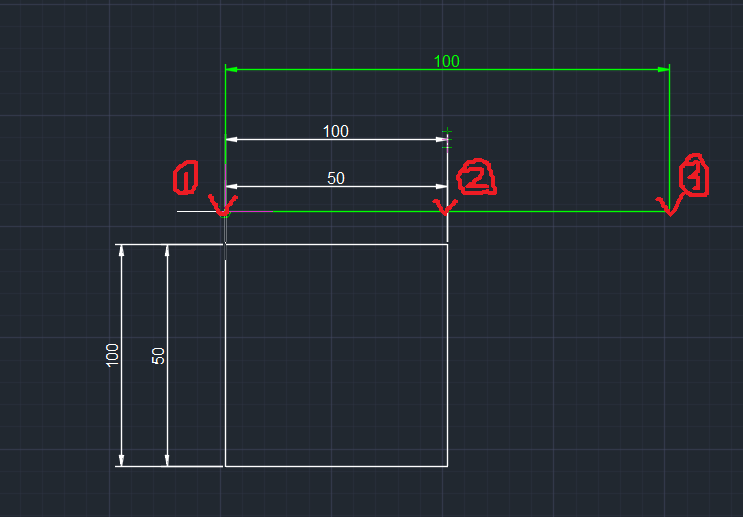

R 엔터를 누르면 참조가 되는데 위 사진처럼 기준점부터 세 포인트를 찍어주시면 됩니다.
1번 2번 3번 순서대로 클릭해 보겠습니다.

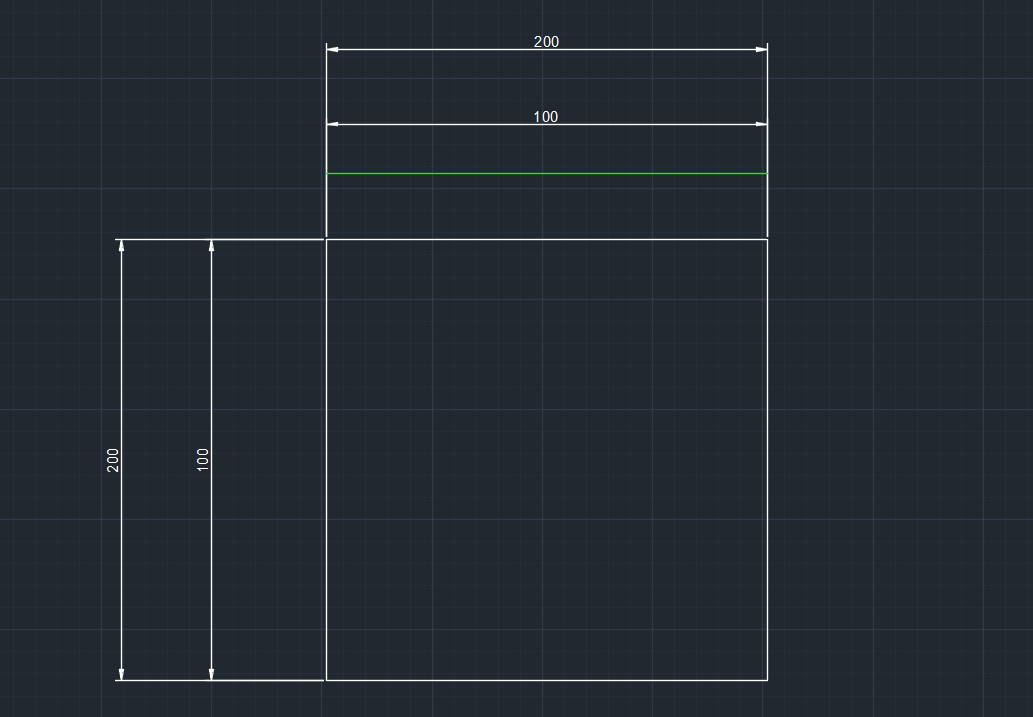

위 도면처럼 선택한 그림이 커진 걸 확인하실 수 있습니다.
이상으로 캐드(CAD) 스케일 맞추기 (치수 안 맞는 경우) 해결방법에 대한 포스팅을 마치겠습니다.
감사합니다
