점검창 맨홀(P1,P2,P3) 규격, 캐드 도면 (MANHOLE)

점검창 맨홀(P1, P2, P3) 규격, 캐드 도면에 대해서 포스팅하겠습니다.

점검창 캐드 도면은 맨 밑에 파일을 올려두었습니다.

1. 점검창(P1, P2, P3) 맨홀(MANHOLE) 규격

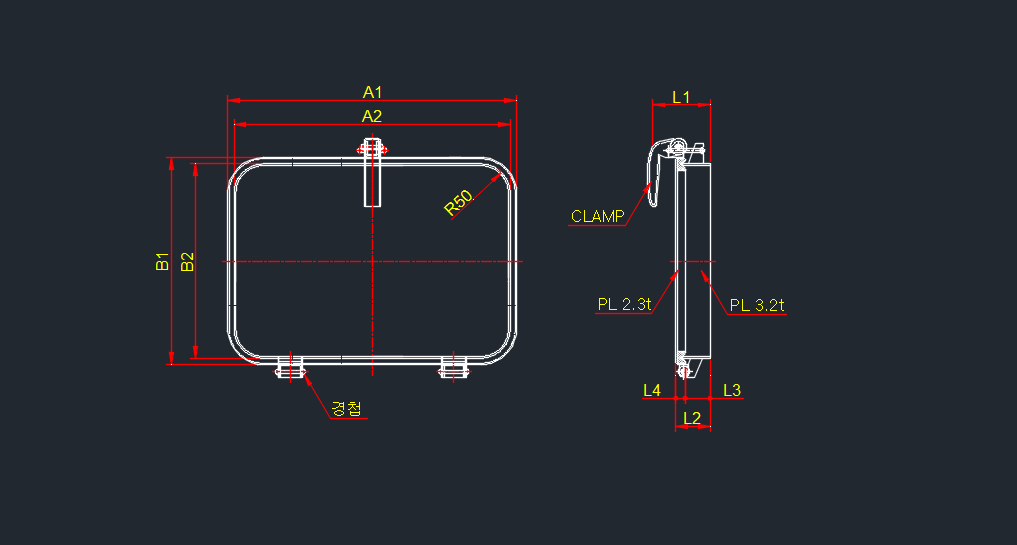

점겅창 맨홀 캐드 도면

반응형

2. 점검창 규격표

보통 점검창은 P1, P2, P3로 구분되며 규격은 아래와 같습니다

구분	A1	A2	B1	B2	L1	L2	L3	L4
P1	230	200	160	130	110	70	55	15
P2	330	300	230	200	110	70	55	15
P3	530	500	380	350	110	70	55	15



3. 점검창 캐드 도면

캐드도면은 아래 링크에 걸어두었으니, 다운로드하여 사용하시기 바랍니다

점검창 맨홀(P1,P2,P3) 규격, 캐드 도면 (MANHOLE).dwg

0.19MB









이상으로 점검창 맨홀(P1, P2, P3) 규격, 캐드 도면 (MANHOLE)에 대한 포스팅을 마치겠습니다.
