에어실린더는 압축된 공기의 에너지를 활용하여 일정하게 움직임 이는 기계 장치입니다. 에어실린더는 일반적으로 공업 자동화, 로봇 공학, 생산 라인 등 다양한 산업 분야에서 사용되고 있습니다.
에어실린더, 에어엑추에이터, 공압실린더라고 불립니다.
에어실린더 캐드 도면은 맨 밑에 있습니다

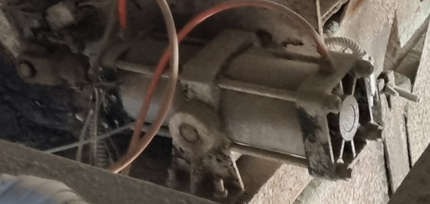

1. 에어실린더 원리
- 압축된 공기의 사용 : 에어실린더는 주로 압축 공기를 활용하여 작동합니다. 압축 공기는 공기 압축기를 통해 생산되며, 에어실린더에 공급됩니다.
- 피스톤 및 실린더 바디 : 에어실린더 내부에는 피스톤이 위치하고 있습니다. 피스톤은 실린더 바디 내부를 이동할 수 있습니다.
- 입구 및 출구 포트 : 에어실린더에는 피스톤이 움직일 때 압축 공기가 들어오고 나가는 입구와 출구 포트가 있습니다.
- 제어 밸브 : 에어실린더는 압축된 공기의 유입과 유출을 제어하기 위해 제어 밸브를 사용합니다. 제어 밸브는 일반적으로 전기, 기계, 또는 다른 자동화 시스템과 연결되어 작동합니다.
- 동작 원리 : 에어실린더에 압축 공기가 유입되면 피스톤이 움직이게 되어 실린더 바디 내부에서 압축 공기의 압력을 이용하여 움직임을 수행합니다. 피스톤의 움직임은 연결된 부속품이나 기계적 장치를 움직이는 데 사용됩니다.
- 작동 방식 : 에어실린더의 작동 방식은 주로 단일 효과(Single-acting) 또는 이중 효과(Double-acting)에 따라 다릅니다.
단일 효과: 한 방향으로만 작동하며, 스프링 등의 장치를 사용하여 반대 방향으로의 움직임을 수행합니다.
이중 효과: 양방향으로 작동하며, 압축 공기를 통해 피스톤을 양쪽으로 움직일 수 있습니다.
에어실린더는 단순한 작업을 자동화하거나 힘을 전달하고 움직임을 제어하는 데 사용되는 중요한 기계적 장치 중 하나입니다.
반응형

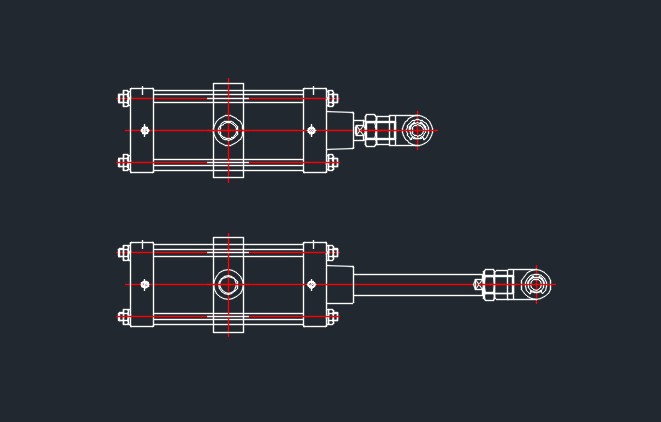

2. 에어실린더 캐드 도면
위 도면은 스트로크(STROKE)가 안쪽으로 들어간 모습이고,
아래쪽 도면은 스트로크(STROKE)가 바깥쪽으로 나온 모습입니다.
압축된 공기(AIR)의 유입과 유출을 통해 스트로크가 움직이는 원리입니다.
에어실린더 캐드 도면은 다운로드하여 보시기 바랍니다
이상으로 에어실린더(에어엑추에이터, 공압실린더) 원리 및 캐드 도면 포스팅을 마치겠습니다.
감사합니다
