캐드로 출력할 때 선 두께 및 농도(연하게, 진하게)를 설정하는 방법에 대해서 포스팅하겠습니다.
혹시 캐드 도면상에서 선 두께를 변경하는 방법은 맨 밑에 링크를 첨부하였으니 해당 강의를 참조하시기 바랍니다!
우선 출력 미리 보기를 통해 우리가 공부하는 게 얼마나 중요한지 확인해 보겠습니다.

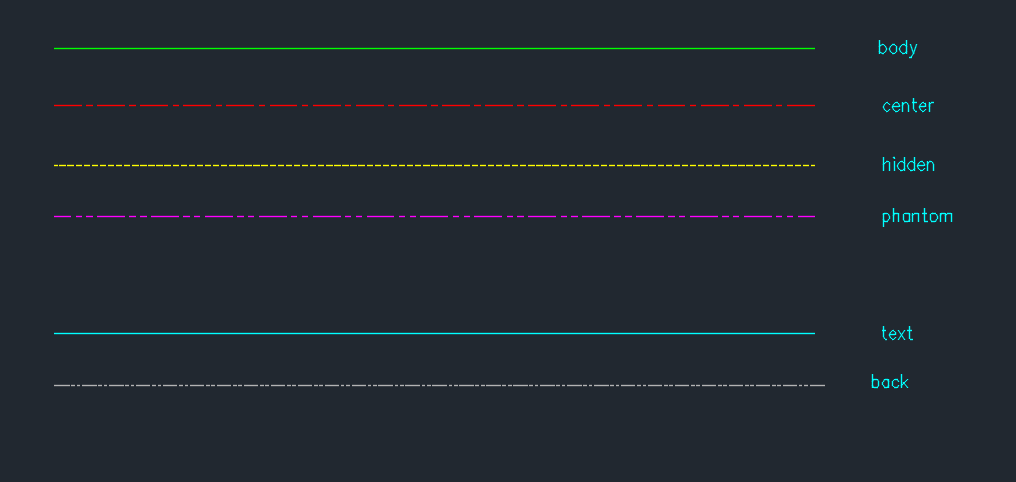

1. 캐드 도면 출력물 미리 보기
위 이미지와 같이 외형선은 진하게 / 가상선은 연하게 설정을 합니다
반응형
2. 캐드 출력 선 두께 및 농도 설정하는 법

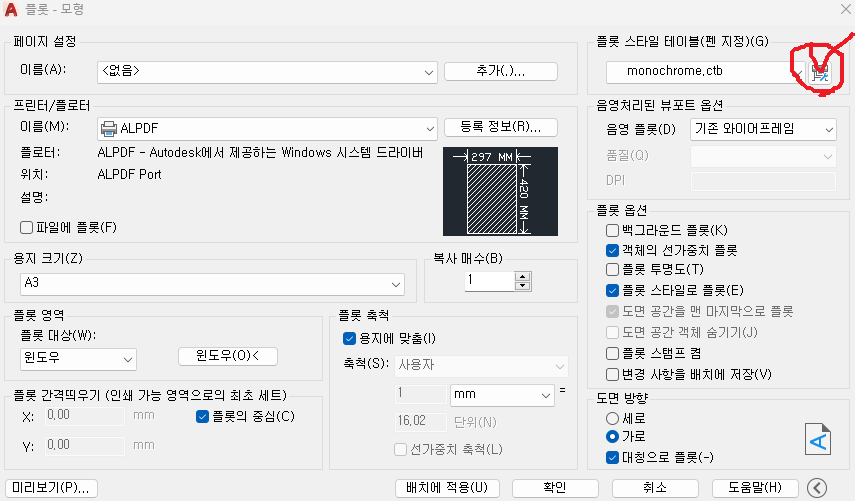

Ctrl+P 혹은 파일에서 인쇄 버튼을 눌러 플롯창을 열어줍니다.
플롯스타일이 있다면 적용하시면 되고, 없으시다면 기본인 Monochrome.ctb를 사용하여 주시면 됩니다
붉은색으로 체크한 부분을 클릭해 줍니다

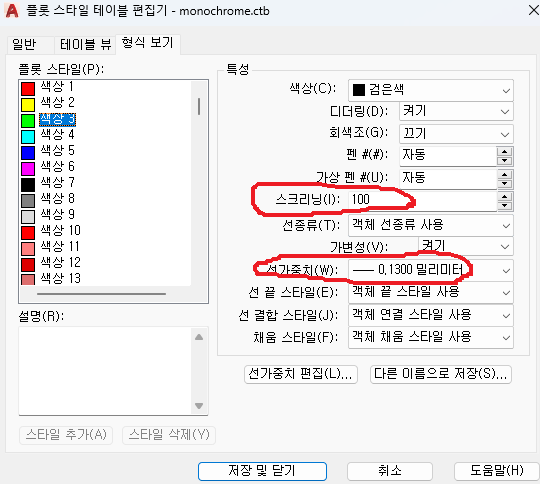

플롯 스타일 테이블 편집기가 열리는데 여기서 색깔별로 수정을 해줄 것입니다.
스크리닝과 선가중치를 색깔별로 구분을 해주도록 하겠습니다
- 스크리닝 : 간단하게 얘기하면 농도입니다 (선 연하게, 진하게)
- 선가중치 : 출력할 때 선 두께를 설정하는 것입니다.
색깔별로 구분하여 선가중치와 스크리닝을 상황에 맞게 조정해 주시면 됩니다.
이상으로 캐드 출력 선 두께 및 농도 설정하는 법에 대한 포스팅을 마치겠습니다.
감사합니다.
