평와셔(Washer) 규격 및 설명서

평와셔(Washer) 설명서



• 평와셔(washer)는 볼트나 너트와 같은 조립 요소와 함께 사용되는 장치로, 일반적으로 금속이나 플라스틱으로 만들어진 원반 모양의 부품입니다. 평와셔의 주요 목적은 다음과 같습니다:


• 부하 분산 : 평와셔는 볼트 또는 너트 아래에 배치되어 부하를 고르게 분산시키는 역할을 합니다. 이로써 부품이 더 안정적으로 고정되고, 특히 부품 표면이 부서거나 손상되는 것을 방지합니다.


• 진동 완화 : 기계 또는 장치에서 발생하는 진동 및 충격을 완화하는 데 도움을 줍니다. 이로써 부품 및 조립 요소의 품질과 수명을 향상합니다.


• 반동 방지 : 볼트나 너트를 조임할 때 평와셔를 사용하여 볼트 또는 너트와 부품 사이의 표면을 완만하게 하여 왕복 동작을 줄이는 데 도움을 줍니다.


• 조임력 증가 : 평와셔를 사용하면 볼트 또는 너트의 조임력을 조절하고 증가시킬 수 있으므로 부품을 더 확실하게 고정할 수 있습니다.


• 평와셔는 다양한 크기, 두께 및 재료로 제공됩니다. 다양한 형태와 스펙의 평와셔가 있어서 특정 응용 분야 또는 프로젝트에 맞게 선택할 수 있습니다. 평와셔는 건설, 자동차 조립, 기계공학, 전기 및 전자 제품 제작, 목공예, 금속 가공 및 다양한 기타 분야에서 사용됩니다. 이러한 다양한 용도에 따라 적합한 평와셔를 선택하여 부품의 안전한 조립과 고정을 보장할 수 있습니다.

평와셔(Washer) 규격표

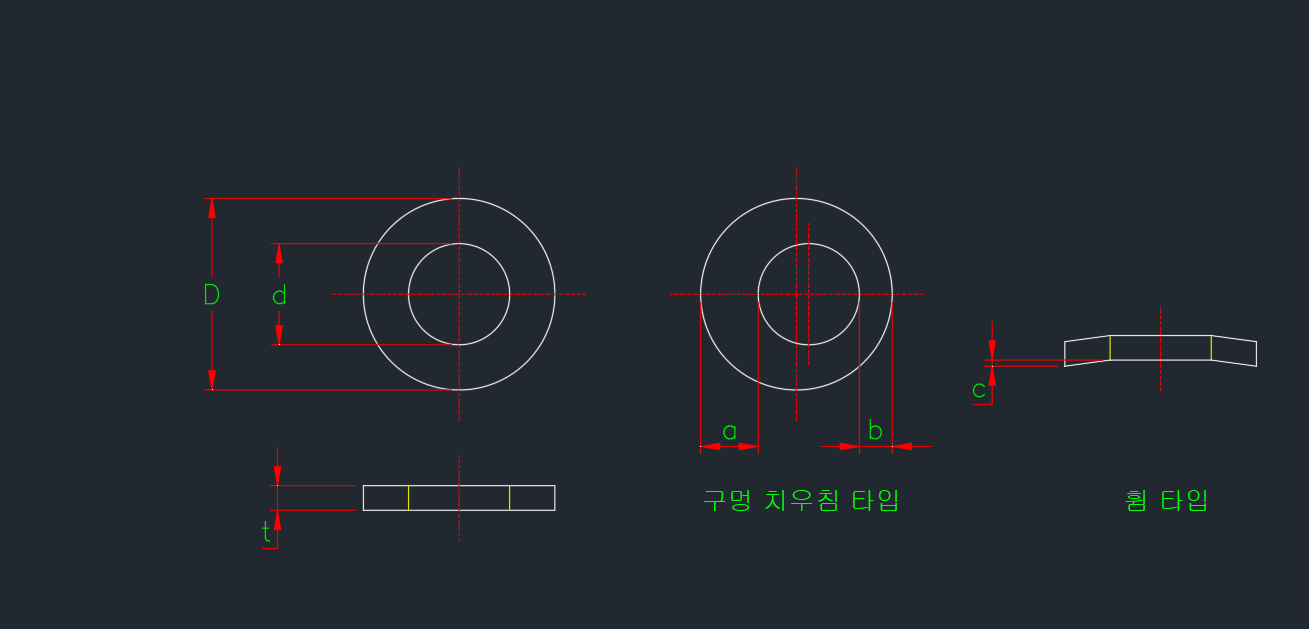

평와셔(Washer) 캐드 도면입니다

위 도면과 아래 규격표를 참고하여 확인하시기 바랍니다

반응형

보통 원형 타입 평와셔(Washer) 규격표

호칭 지름	d	D	a-b	t	c
6	6.6	12.5	0.86	1.6	0.4
8	9	17		1.6
10	11	21	1.04	2
12	14	24		2.3
(14)	16	28		3.2	0.6
16	18	30		3.2
(18)	20	34	1.24	3.2
20	22	37		3.2
(22)	24	39		3.2
24	26	44		4.5	0.8
(27)	30	50		4.5
30	33	56	1.48	4.5
(33)	36	60		6
36	39	66		6
(39)	42	72		6
42	45	78		7	1.2
(45)	48	85	1.74	7
48	52	92		8
(52)	56	98		8
56	62	105		9	2
(60)	66	110		9
64	70	115		9
(68)	74	120		10
72	78	125	2	10
(76)	82	135		10
80	86	140		12
(85)	91	145		12
90	96	160		12
(95)	101	165		12
100	107	175		14
(105)	112	180		14
110	117	185	2.3	14
(115)	122	200		14
(120)	127	210		16
125	132	220		16
(130)	137	230		16
140	147	240		18
(150)	158	250		18



이상으로 평와셔 규격, 규격표에 대한 포스팅을 마치겠습니다
