안녕하세요 오늘은 레일 규격 및 단위중량(단중,무게)에 대해서 포스팅해 보도록 하겠습니다!
추가로 도면은 맨 밑에 첨부하였으니, 참고하여 주시기 바랍니다

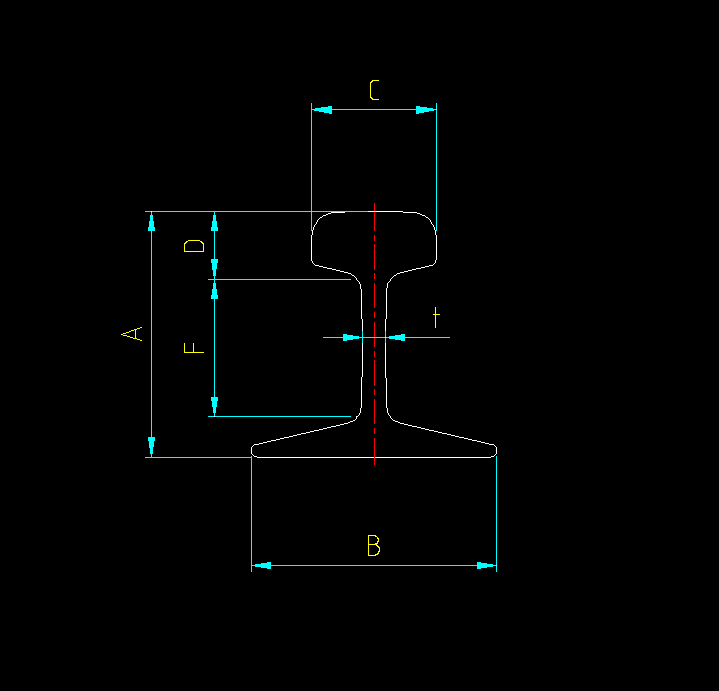

그림과 아래 표를 함께 보시면서 규격 및 단위중량(단중,무게)를 참고하여 주시기 바랍니다
반응형
| 구분 | 공칭치수 | A (mm) |
B (mm) |
C (mm) |
D (mm) |
F (mm) |
t | 단위중량 kg/m |
| 경량레일 RAIL |
9kg | 63.50 | 63.50 | 32.10 | 17.48 | 35.72 | 5.90 | 8.94 |
| 15kg | 79.37 | 79.37 | 42.86 | 22.22 | 43.65 | 8.33 | 15.2 | |
| 22kg | 93.66 | 93.66 | 50.80 | 26.69 | 50.00 | 10.72 | 22.3 | |
| 중레일 (보통레일) RAIL |
30kg | 107.95 | 107.95 | 60.33 | 30.95 | 57.55 | 12.30 | 30.1 |
| 37kg | 122.24 | 122.24 | 62.71 | 36.12 | 64.69 | 13.49 | 37.2 | |
| 50kg | 144.46 | 127.00 | 67.87 | 46.04 | 70.64 | 14.29 | 50.4 | |
| 50kgN | 153.00 | 127.00 | 65.00 | 49.00 | 74.00 | 15.00 | 50.4 | |
| 60kg | 174.00 | 145.00 | 65.00 | 49.00 | 30.10 | 16.50 | 60.8 |
이상으로 포스팅을 마치며,
하단에 도면을 첨부하도록 하겠습니다
감사합니다
