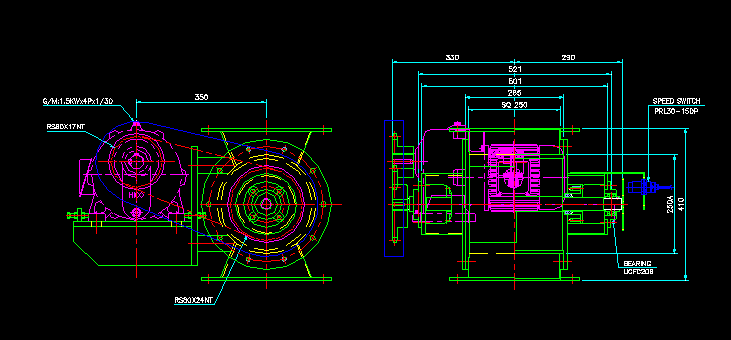

로터리밸브 (ROTARY VALVE) 캐드 도면 및 설명

안녕하세요 오토캐드 선생님입니다!



오늘은 로터리밸브 (ROTARY VALVE)에 대해 설명드리겠습니다!



도면은 맨 밑에 첨부하였으니, 참고하시기 바랍니다^^



반응형

로타리 밸브(로터리 밸브)는 다양한 산업 및 기술 분야에서 또는 가스를 편리하게 제어하거나 분배하는 장치로 사용됩니다. 이 카트리지는 로터리에 의해 동작하며, 특정 지점에서 여러 개가 자유롭게 회전할 수 있도록 조정합니다. 이 제형, 액체, 가스 또는 제형과 같은 다양한 물질을 처리하는 데 사용됩니다. 아래는 로터리 밸브에 대한 설명입니다.

1. 로타리 밸브의 구조
   • 로타리 밸브는 일반적으로 승인된 카트리지와 회전하는 로터리 구성입니다. 로터리는 카트리지 내부에 고정되어 중앙 축을 회전합니다. 로터에는 여러 개의 포트(입구 및 승인)가 승인되며, 로터리의 회전에 따라 연결이 열리거나 허용됩니다.
2. 로타리 카트리지의 작동 원리
   • 로터리 카트리지는 로터리의 회전 각도에 따라 포트를 연 다음 꺼짐으로써 자유롭게 제어합니다. 로터리는 일반적으로 기계, 공기식, 전동식 또는 하이드로퀴드 모터와 같은 다양한 움직임을 생성하는 장치에 의해 회전됩니다. 로터리의 위치에 따라 자유롭게 사용할 수 있습니다.
3. 용도 및 응용 분야
   • 로타리 밸브는 다음과 유사한 다양한 응용 분야에서 사용됩니다.
     • 자동화 및 제어 시스템: 프로세스 제어 및 자동화를 사용하는 경우 로터리의 위치에 따라 토큰을 조정함으로써 프로세스를 제어합니다.
     • 액체 전달: 고체 물질, 액체, 가스, 기저귀 등의 전달 및 분배기에 사용됩니다.
     • 공기 및 가스 처리 시스템: 통풍 시스템 및 소형 가스를 제어하기 위해 공기 및 가스 처리 시스템을 사용합니다.
     • 고체 물질 처리: 고체 물질을 전달하고 분배기에 사용하고, 나사를 분리하고 함께 사용할 수 있습니다.
4. 재료 및 디자인
   • 로타리 밸브는 다양한 재료로 제작됩니다. 처리되는 물질과 품질에 따라 스테인레스 스틸, 철, 플라스틱, 고무 등의 재료로 제조될 수 있습니다.

로타리 카트리지는 다양한 산업 프로세스에서 사용되는 물질의 불편함을 조절하고 제어하는 ​​데 도움을 줍니다. 효율적인 효율성과 프로세스 제어를 지원하며 다양한 산업 분야에서 사용하도록 통합된 작업을 개선하고 최적화하는 데 도움이 됩니다.



감사합니다
