오토캐드(CAD)를 작업하다 보면 도면을 정확한 크기로 출력해야 하는 경우가 많습니다.
특히 실측 사이즈로 도면을 출도 하거나, 직접 제작할 때는 1:1 출력이 꼭 필요합니다.
이번 포스팅은 오토캐드에서 1대 1 비율로 도면을 출력하는 방법에 대해서 간단하고 확실하게 정리해 드리겠습니다!
1. 1:1 출력 전 준비사항

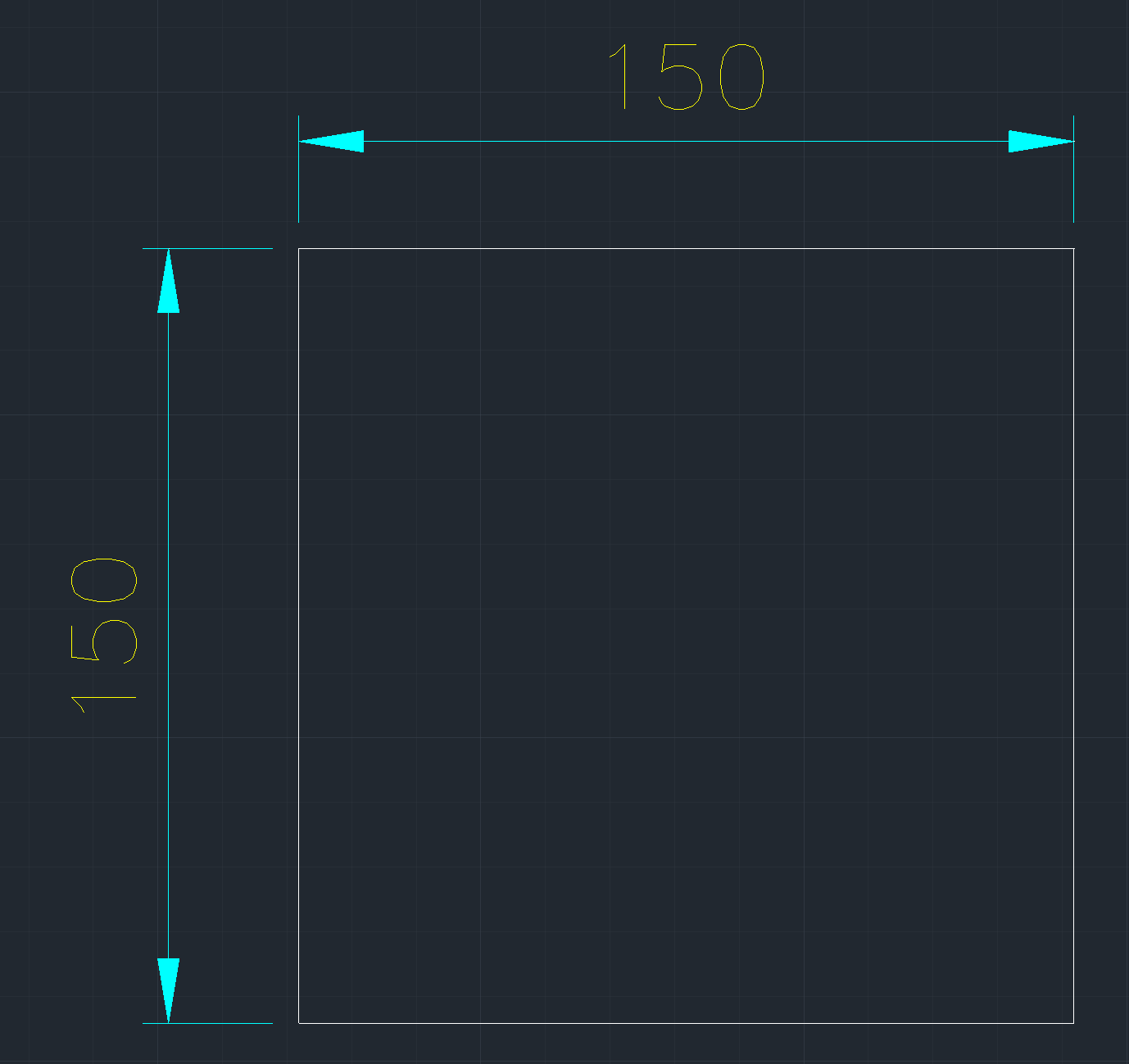

우선 도면을 1대 1로 작업을 진행합니다.

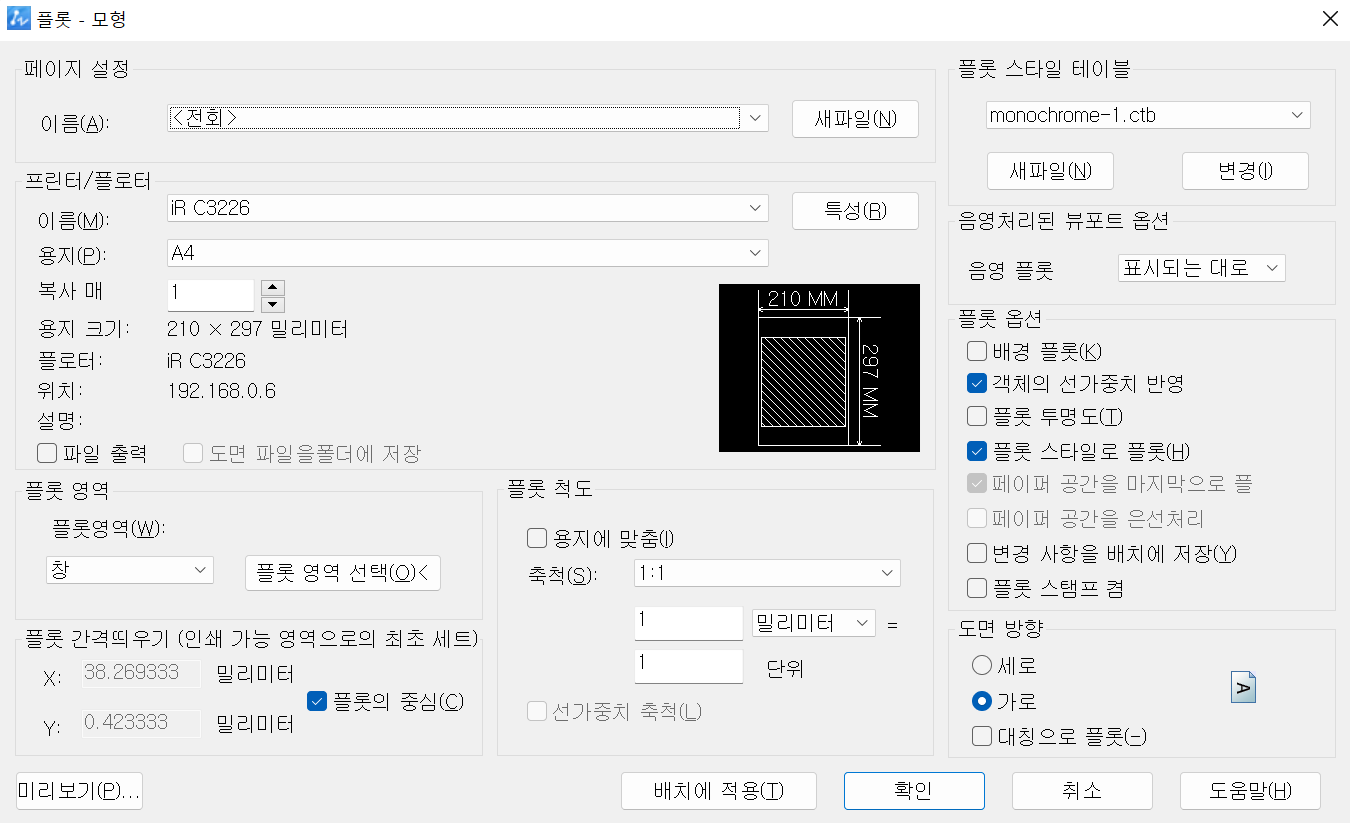

출력 : PLOT 명령어를 실행하여 용지크기, 프린터, 영역 설정을 해줍니다.

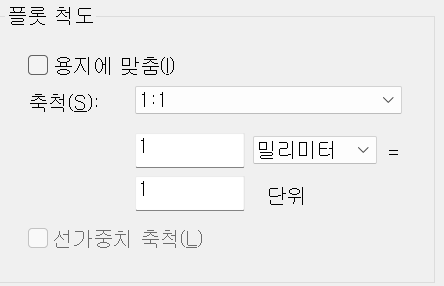

이 부분이 중요합니다. 용지에 맞춤을 체크 해제 한 후에 축척은 1:1로 설정하여 출력을 진행합니다.
2. 출력된 결과물을 치수 체크 하도록 합니다.
실제 치수와 한번 더 확인하여 오차 없음을 확인합니다.
- 출력 전에 항상 미리 보기(Preview)로 최종 확인 할 것!
- 가능하면 PDF로 먼저 변환해서 사이즈 체크하고 실제 프린터로 출력할 것!
오토캐드에서 1:1 출력은 복잡해 보이지만, 사실 몇 가지 설정만 하면 쉽게 할 수 있습니다!
특히 스케일(Scale 1:1) (Fit to Paper 해제) 두 가지만 기억하면 대부분의 문제는 쉽게 해결됩니다.
정확한 실측 출력으로 깔끔한 도면 작업이 완성되길 바라겠습니다.
이상으로 오토 캐드 1:1 출력하는 방법 (실측 사이즈로 출력하기)에 대한 포스팅을 마치겠습니다.
감사합니다!
