캐드에서 해칭은 아주 유용하게 사용됩니다. (패턴, 솔리드, 그라데이션, 등)
예시로 강조할 때나 현장용접기호, 콘크리트, 체크무늬, 벽돌무늬, 등 다양하게 사용됩니다.

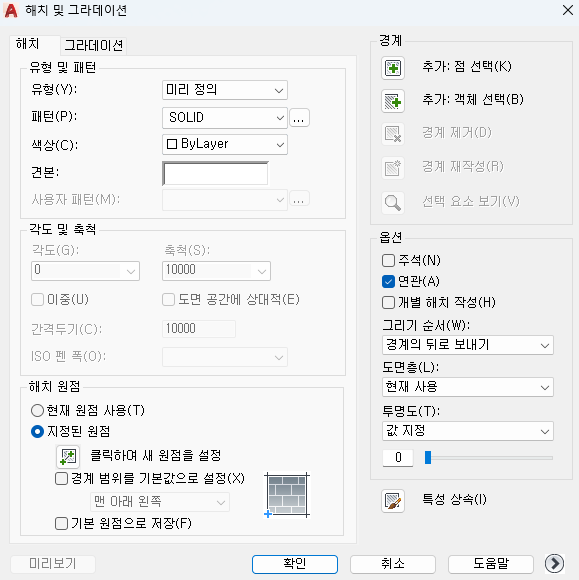

캐드 해치 명령어 : HATCH 단축키 : H
캐드에서 해치가 안 되는 여러 경우에 대해서 알아보도록 하겠습니다.

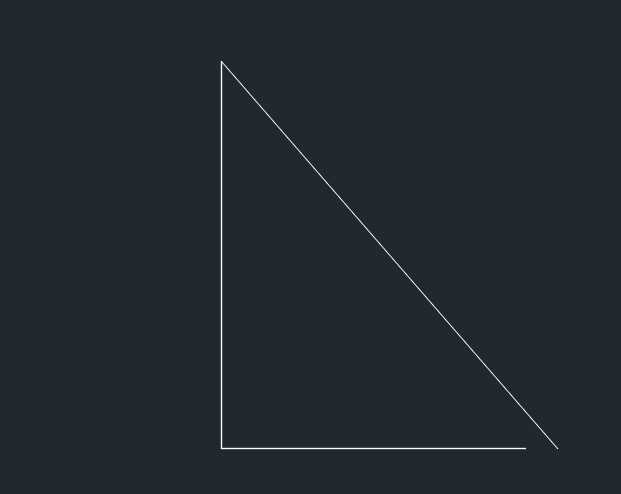

1. 면적이 꽉 차지 않은 경우
위 사진처럼 면적에 틈이 있으면 해칭이 안됩니다.
그렇기 때문에 항상 선이 닫혀있는지 확인하여 주시기 바랍니다

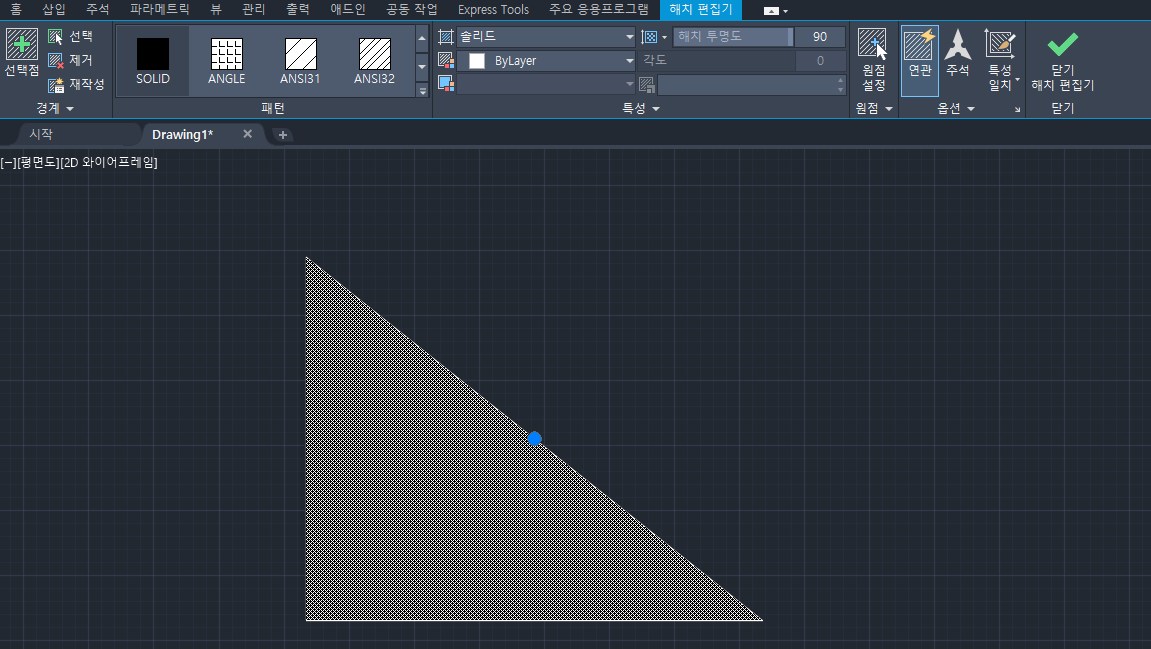

2. 스케일이 너무 커서 안 보이는 경우
동그라미 표시한 대로 스케일을 너무 크게 잡아버리면 해칭 간격이 벌어지기 때문에 도면상에 보이지 않습니다.
꼭 유의하여 주시기 바랍니다
반응형
3. 렉이 걸려서 안 보이는 경우
해치 작업은 용량이 많이 늘어나기 때문에 렉이 걸릴 수 있습니다.
그럴 경우에 REGEN (단축키 RE)를 입력하고, 엔터를 눌러주게 되면 화면이 잠깐 멈추면서 새로고침이 됩니다.
그럼 해칭이 나오는 걸 확인하실 수 있습니다.
4. 선을 다 선택하지 않은 경우
간혹 선을 빠트리고 해칭 하는 경우가 있습니다
선을 다 선택했는지 꼭 확인하여 주시기 바랍니다
이상으로 해치 안될 때(안 보일 때) 해결 방법에 대한 포스팅을 마치겠습니다
감사합니다
