안녕하세요! 캐드 선생님입니다!
이번 강의는 위에 모델링 된것처럼 보이는 꼬깔이 아닌 상하부 원형인 콘을 전개할겁니다!
꼬깔 콘 전개는 콘-2를 참고해주시면 감사하겠습니다!
오늘은 캐드로 콘 체적 구하는 방법을 알려드리겠습니다!
추가로 중량까지 구해볼건데요

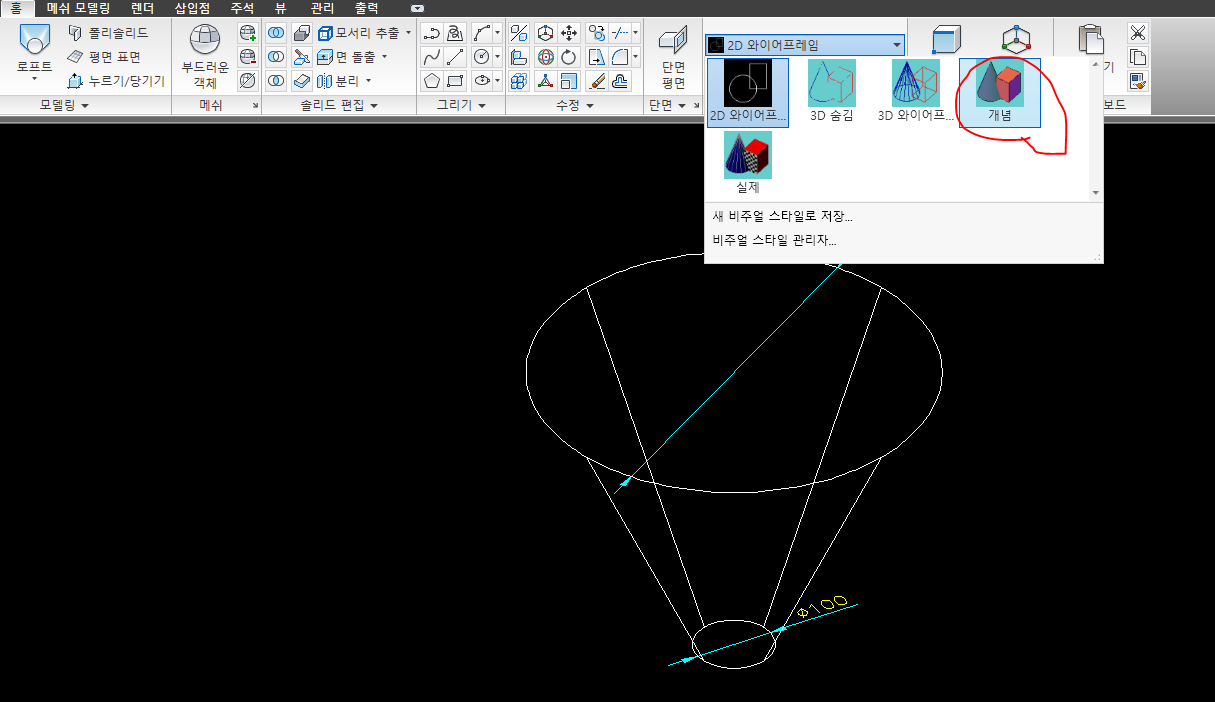

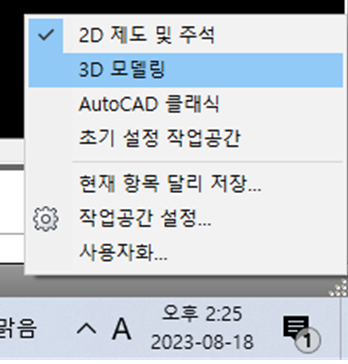

우선 아래 사진과 같이 설정을 해줍니다!

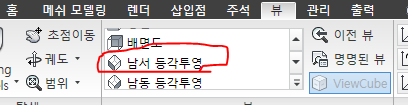

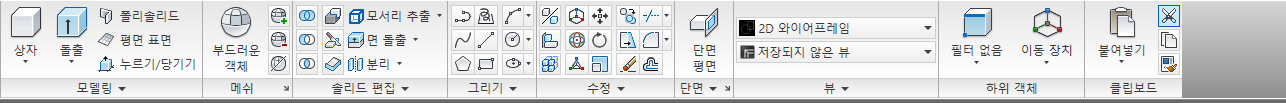

그럼 상단바가 아래 사진처럼 바뀌는걸 볼 수 있습니다!
이제 세팅은 끝났습니다!

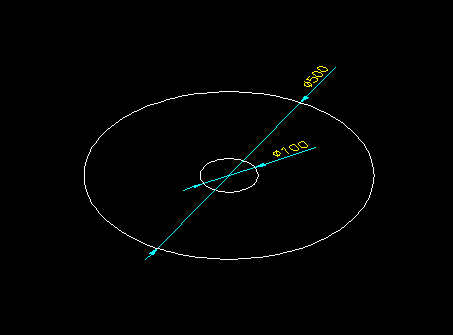

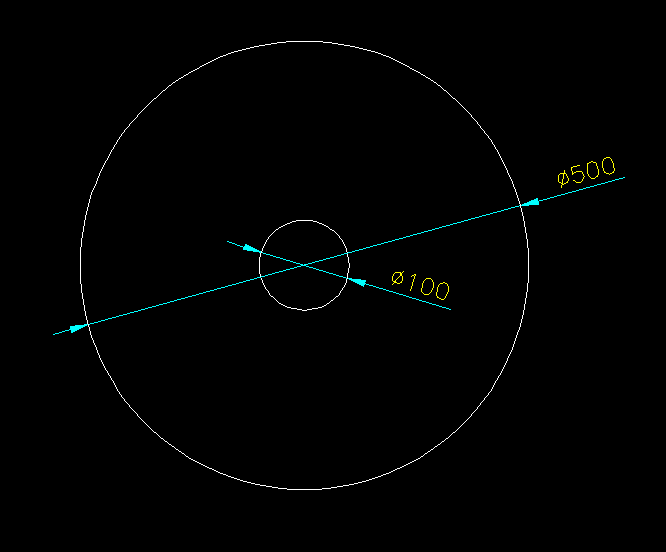

이제 아래 사진과 같이 원을 그려줍니다!
잘 따라오셨습니다!
이제 안쪽에 100파이짜리 원을 선택하시고
M 엔터 0(X),0(Y),-400(Z)

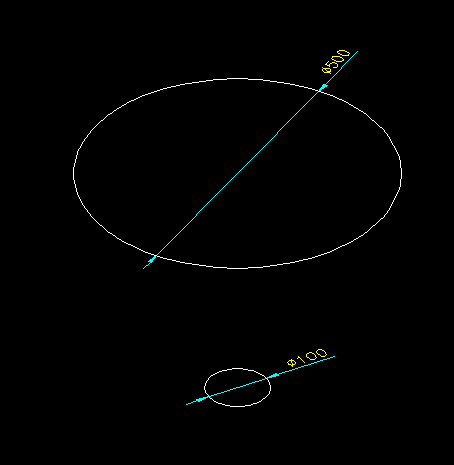

제트값 위치를 변경해줍니다!!! 저는 위 설명대로 400MM 아래로 내릴겁니다!

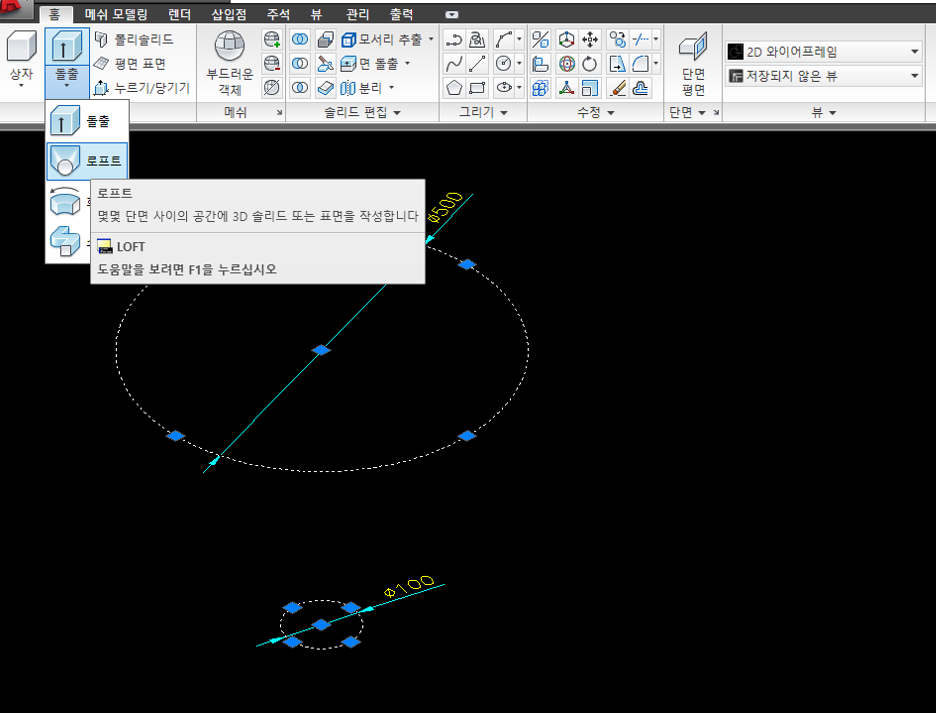

이제 원형 두개 선택한채로 아래 사진대로 따라해주시면됩니다
혹시 모르니까 체크한번 하고가시죠~
이제 체적을 구해야겠죠!?
명령어는 MASSPROP 입니다!

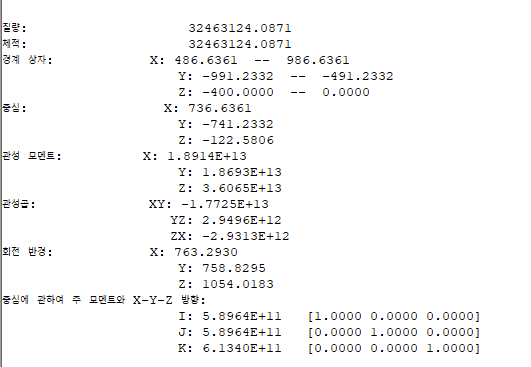

MASSPROP 엔터 -> 도형 선택 엔터! 누르면 아래 사진과 같이 나옵니다!
이걸 사용하면되는데 중요한게 단위입니다!
캐드는 모든 단위를 mm로 설정되어있으니, 참고하시기 바랍니다!
자 이제 중량 kg으로 바꿔볼까요?
중량으로 변경하려면 비중값을 알아야하는데
기본적인 철 SS275 비중 7.85라고 생각하고 중량을 구해보겠습니다!
32463124.0871(체적) x 7.85 / 1000000(단위변환) = 254.8kg 나오네요!
복습이 중요하니, 즐겨찾기 등록하셔서 필요하실때마다 보시면 될거같습니다!!!
화이팅!
